Nano-Zinndioxid: Ein multifunktionales Material für den Halbleiterbereich

1 Einleitung

Zinndioxid im Nanobereich (SnO2) ist ein Halbleitermaterial mit breiter Bandlücke (Bandlücke ca. 3,6 eV), das aufgrund seiner einzigartigen physikalischen und chemischen Eigenschaften zu einem der wichtigsten Materialien in der Halbleiterindustrie geworden ist. Sein Leitungsband besteht aus Sn-5s-Orbitalen, die sich durch eine geringe effektive Elektronenmasse und eine hohe räumliche Überlappung auszeichnen, was dem Material eine hohe Elektronenbeweglichkeit verleiht und selbst im amorphen Zustand eine ausgezeichnete Leitfähigkeit gewährleistet. Mit einer kontrollierbaren Partikelgröße von bis zu 10 Nanometern und einer Reinheit von 99,99 % in blassgelbem Pulver spielt es eine unersetzliche Rolle in zahlreichen High-Tech-Bereichen.

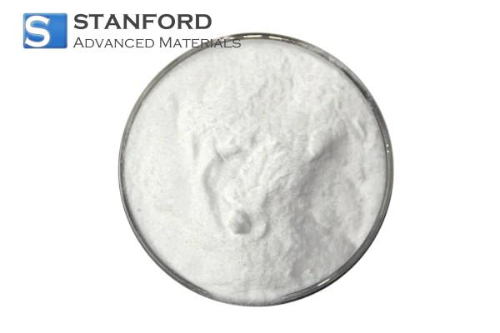

Abb. 1 Nano-Zinn-Oxid-Pulver

2 Aufbau des Materials

Zinndioxid in Nanogröße (SnO2) dient als Kernmaterial für moderne Halbleiterbauelemente, wobei seine außergewöhnliche Leistung im Wesentlichen in seiner einzigartigen Materialstruktur begründet ist. Bei Raumtemperatur und Druck existiert SnO2 stabil in einer tetragonalen Rutilstruktur (Raumgruppe: P42/mnm), wobei das dreidimensionale Gerüst aus Zinn-Sauerstoff-Oktaedern die funktionelle Grundlage des Materials bildet. Die Parameter der Einheitszelle (a = b = 4,737 Å, c = 3,186 Å) zeigen die anisotrope Verdichtung entlang der c-Achse - jedes Sn4+-Ion wird von sechs Sauerstoffatomen in einer verzerrten oktaedrischen Anordnung koordiniert (Bindungslänge 2,05-2,06 Å). Im Gegensatz dazu verbinden die Sauerstoffionen drei Zinnatome in einer planaren Dreieckskonfiguration und bilden ein starres oktaedrisches [SnO6]-Kettennetzwerk. Dieses hochsymmetrische Kristallgerüst verleiht dem Material nicht nur eine ausgezeichnete thermische Stabilität, sondern bietet auch einen idealen Weg für den elektronischen Transport.

Tabelle 1: Strukturelle Merkmale von Nano-SnO2

Auf elektronischer Ebene sind die Halbleitereigenschaften von SnO2 mit großer Bandlücke (3,6 eV) auf seine einzigartige Bandstruktur zurückzuführen: Das untere Leitungsband wird durch eine starke Überlappung von Sn-5s-Orbitalen gebildet, was zu einem breiten und flachen Band mit einer effektiven Elektronenmasse von nur 0,3m₀ führt und eine Beweglichkeit von 250 cm2/V-s ergibt; das obere Valenzband hingegen wird von lokalisierten O-2p-Orbitalen gebildet und hat eine Lochbeweglichkeit von weniger als 10 cm2/V-s. Diese signifikante Elektronen-Loch-Asymmetrie in Verbindung mit flachen Donatorniveaus, die durch Sauerstoffleerstellen gebildet werden (0,03-0,15 eV unterhalb des unteren Leitungsbandes), begründet natürlich die n-Typ-Leitfähigkeit des Materials.

Strukturelle Veränderungen treten auf, wenn die Materialabmessungen in den Nanobereich (10-50 nm) vordringen. Der Anteil der Oberflächenatome steigt auf über 30 %, Zinn-Sauerstoff-Atome mit niedriger Koordination bilden baumelnde Bindungen, was zu einer Ausdehnung des Oberflächengitters (die Gitterkonstante erhöht sich um 1-3 %) und lokaler Unordnung führt. Die Verbreiterung des 620 cm^-1-Peaks in der Raman-Spektroskopie bestätigt diese nano-induzierte Defektvermehrung - die Konzentration von Sauerstoffleerstellen kann 10^20 cm^-3 erreichen, eine Steigerung um zwei Größenordnungen im Vergleich zu Massenmaterialien. Bei einer Partikelgröße von weniger als 5 nm treten Quanteneinschränkungseffekte auf, wobei sich die Bandlücke auf 4,1 eV vergrößert und die ultraviolette Absorptionskante auf kürzere Wellenlängen verlagert. Die Kontrolle der Morphologie führt weitere dimensionale Effekte ein: Nulldimensionale Nanopartikel (wie VK-Sn30) legen hochaktive Kristallflächen frei; eindimensionale Nanodrähte ermöglichen einen gerichteten Elektronentransport entlang der [001]-Richtung; und dreidimensionale hierarchische Strukturen (wie Nanodrähte) schaffen mehrstufige Diffusionskanäle. Diese strukturellen Umstrukturierungen auf der Nanoskala verwandeln das Material von einem statischen Kristall in einen dynamischen Funktionsträger.

Die Defekttechnik erschließt weitere Möglichkeiten der Leistungskontrolle. Sauerstoffleerstellen (Vₒ) wirken als Doppelelektronendonatoren und dominieren die Leitfähigkeitsregulierung, während Zinnleerstellen (Vₛₙ) als dominante Ausgleichsträger dienen und interstitielles Zinn (Snᵢ) Donatorniveaus bildet. Die Positronen-Annihilations-Spektroskopie zeigt einen signifikanten Anstieg der Vₛₙ-Konzentration in den Nanopartikeln, und der Synergieeffekt dieser intrinsischen Defekte stellt einen mikroskopischen Schalter für das elektrische Verhalten dar.

3 Kerneigenschaften

3.1 Ausgezeichnete elektrische Leistung

Der Leitfähigkeitsmechanismus von SnO2 ist auf seine einzigartige elektronische Struktur zurückzuführen: Die Sn-5s-Orbitale bilden ein breites und überlappendes Leitungsband, was zu einem extrem niedrigen Elektronenwanderungswiderstand führt. Diese Eigenschaft ermöglicht es nano-SnO₂-Dünnschichten, eine hohe Transparenz (>80 %) aufrechtzuerhalten und gleichzeitig einen spezifischen Widerstand von 10^-4-10^-6 Ω-cm zu erreichen, der den von herkömmlichen Oxid-Halbleitern weit übertrifft.

3.2 Einzigartige optische Eigenschaften

Es weist eine hohe Durchlässigkeit im sichtbaren bis nahen Infrarot-Wellenlängenbereich (350-2500 nm) und eine starke Absorption im ultravioletten Bereich auf. Sein niedriger Brechungsindex (≈2,0) und Extinktionskoeffizient machen es zu einer idealen Wahl für transparente leitfähige Elektroden (TCO), insbesondere für Geräte, die eine hohe Durchlässigkeit erfordern, wie Touchscreens und Photovoltaikzellen.

3.3 Hervorragende Oberfläche und katalytische Aktivität

SnO2 in Nanogröße hat eine große spezifische Oberfläche (bis zu 80 m2/g) und viele aktive Stellen auf seiner Oberfläche. Wenn Gasmoleküle an der Oberfläche haften, ändert sich der Widerstand schnell, weshalb es ein wichtiges Material für die Gassensorik ist.

Abb. 2 Steuerung der Stickstoffdioxid-Empfindlichkeit durch Regulierung der Konzentration von Defekten auf der Oberfläche von Zinndioxid

4 Wichtige Anwendungsszenarien im Halbleiterbereich

4.1 Gassensor

Gassensoren auf der Basis von Zinndioxid in Nanogröße haben sich zu einer Schlüsseltechnologie in der Umweltüberwachung entwickelt, wobei ihre außergewöhnliche Leistung tief in den intrinsischen Struktureigenschaften des Materials verwurzelt ist. Wenn die Zielgasmoleküle (wie CO, Formaldehyd oder NOx) mit der speziell entwickelten SnO2-Sensoroberfläche in Kontakt kommen, löst die Gasadsorption sofort eine Kettenreaktion des Elektronentransfers aus. Dieser auf dem Elektronenaustausch an der Oberfläche basierende Mechanismus verleiht dem Sensor eine bemerkenswerte Empfindlichkeit: Er kann zuverlässig Spurenverunreinigungen im ppm-Bereich (parts per million) nachweisen, wobei die Nachweisgrenze für Formaldehyd bei nur 0,1 ppm liegt. Noch beeindruckender ist seine dynamische Reaktionsfähigkeit, die es dem Sensor ermöglicht, Gase innerhalb von Sekunden zu identifizieren (z. B. Reaktionszeit für CO <5 Sekunden) und schnell zur Grundlinie zurückzukehren, nachdem die Gasquelle entfernt wurde. Diese Echtzeitfähigkeit macht Warnsysteme für toxische Gase in industriellen Umgebungen realisierbar. Die Stabilität des Sensors ist ebenso beeindruckend: Er behält über 90 % seiner ursprünglichen Empfindlichkeit in einer Umgebung mit 85 % hoher Luftfeuchtigkeit bei und überwindet damit die Anfälligkeit herkömmlicher Sensoren für Umweltstörungen.

Der Schlüssel zu diesem Leistungsdurchbruch liegt in der präzisen Gestaltung der mehrstufigen Nanostruktur. Die dreidimensionalen, blumenartigen SnO2-Mikrokugeln, die durch ein hydrothermales Verfahren synthetisiert wurden, setzen sich selbst aus zweidimensionalen Nanoblättern zusammen, deren Oberflächen dicht mit Sekundärporen von 10-20 nm bedeckt sind. Diese mehrstufige Struktur erhöht nicht nur die spezifische Oberfläche auf 80 m2/g (etwa das Dreifache von Feststoffpartikeln), sondern schafft auch miteinander verbundene Gasdiffusionskanäle. Wenn Zielgasmoleküle eintreten, dienen die ungesättigten Bindungen an den Rändern der Nanoblätter (z. B. ungesättigte Sn³⁺-Stellen) als vorrangige Adsorptionsstellen zum Einfangen der Moleküle, während die hierarchische Porenstruktur "Nanoreaktionshohlräume" bildet, die die Gasverweilzeit verlängern und tiefgreifende Reaktionen fördern. Experimentelle Ergebnisse zeigen, dass diese Struktur die Empfindlichkeit gegenüber Ethanol im Vergleich zu herkömmlichen Nanopartikeln um das 17-fache erhöht und die Reaktionsgeschwindigkeit um 40 % beschleunigt. Reduzierende Gasmoleküle geben Elektronen an das Material ab, während oxidierende Gase Elektronen abziehen. Diese Umverteilung der Oberflächenladung moduliert direkt den Widerstand des Materials und erzeugt ein reversibles Signal der Widerstandsänderung. Gerade die reichlich vorhandenen Sauerstofflücken und hochaktiven Kristallflächen auf der SnO2-Oberfläche bieten eine ideale Reaktionsplattform für den schnellen Wechsel von Gasadsorption und -desorption.

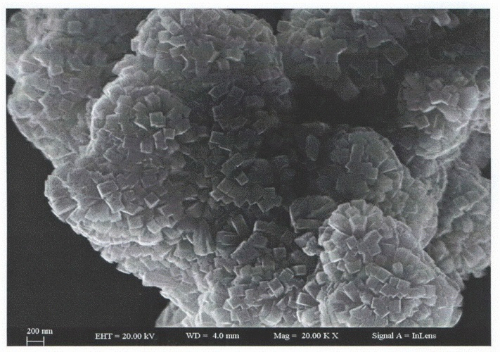

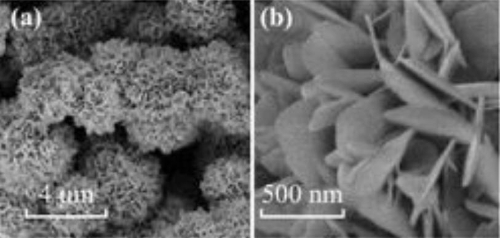

Abb. 3 SnO2 SEM-Bild

Dieser synergetische Effekt von "Oberflächenchemie und Nanostruktur" macht SnO2-Sensoren unverzichtbar für intelligente Häuser, industrielle Sicherheit und die Überwachung der Luftqualität in Fahrzeugen. Angesichts der explosionsartigen Nachfrage nach verteilten Sensornetzwerken in der IoT-Ära läuten miniaturisierte, stromsparende Sensoren auf der Basis von nanotechnisch hergestelltem SnO2 eine neue Ära der Umweltsensorik ein, und alles beginnt mit den aktiven Sauerstofflücken und der sorgfältig konstruierten Nanotopologie auf atomarer Ebene des Materials.

4.2 Solarzellen

In der Welle der technologischen Innovation rund um die Perowskit-Solarzellen (PSC) ersetzt Nano-Zinndioxid das traditionelle Titandioxid (TiO2) auf bahnbrechende Weise und wird zum Kernmaterial der neuen Generation von Elektronentransportschichten (ETL). Der Hauptvorteil dieser revolutionären Anwendung spiegelt sich zunächst in der revolutionären Anpassungsfähigkeit des Prozesses bei niedrigen Temperaturen wider - SnO2-Dünnschichten können unter milden Bedingungen bei weniger als 150 °C mit hoher Qualität hergestellt werden, wodurch die Abhängigkeit des traditionellen TiO2 von der Hochtemperatursinterung bei 500 °C vollständig aufgehoben wird. Dadurch wird nicht nur der Energieverbrauch erheblich gesenkt, sondern auch eine perfekte Kompatibilität mit flexiblen Polymersubstraten (z. B. PET, PEN) erreicht, was den Weg für faltbare und leichte photovoltaische Geräte ebnet.

Der bedeutende Leistungsdurchbruch ergibt sich aus der präzisen Abstimmung des Energieniveaus zwischen SnO2 und den Perowskitmaterialien. Im Vergleich zu TiO2 (mit einem unteren Leitungsband von ca. -4,0 eV) liegt das untere Leitungsband von SnO2 bei -4,3 eV und bildet mit der lichtabsorbierenden Perowskit-Schicht (wie MAPbI3 mit einem Leitungsband von ca. -3,9 eV) ein steileres Energieniveaugefälle. Diese optimierte Bandstruktur wirkt wie eine effiziente "Elektronenrutsche", die die Injektionseffizienz der durch Licht erzeugten Elektronen vom Perowskit zum ETL deutlich erhöht und gleichzeitig die Rekombination von Ladungsträgern an der Grenzfläche unterdrückt. Die gleichzeitige Verbesserung der Leerlaufspannung und des Füllfaktors (FF) ist der strukturelle Schlüssel zu diesem Effizienzsprung.

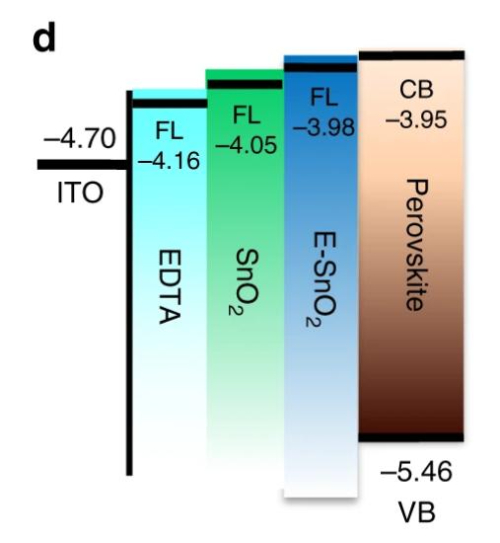

Abb. 4 Bandstruktur von EDTA-SnO2 (E-SnO2), reinem SnO2, TiO2 und Perowskit-Schichten

Ebenso entscheidend ist die Umweltstabilität, die das SnO2 dem Bauelement verleiht. Seine breite Bandlücke von 3,6 eV absorbiert kaum sichtbares Licht, wodurch der fatale Defekt von TiO2, das sich unter UV-Licht photokatalytisch zersetzt, grundsätzlich vermieden wird. Experimentelle Ergebnisse zeigen, dass ETL-Geräte auf SnO2-Basis nach 1.000 Betriebsstunden unter AM1,5G-Standardbeleuchtung eine Effizienzabnahme von weniger als 8 % aufweisen, während die TiO2-Kontrollgruppe über 25 % erreicht. Diese Anti-UV-Alterungseigenschaft verlängert die Betriebslebensdauer der Batterie in Außenbereichen erheblich.

Der ultimative Leistungsdurchbruch wurde durch Dotierungstechnik erreicht: Fluoridionen (F-) ersetzen den Gittersauerstoff und bilden flache Donatorniveaus, wodurch die Elektronenbeweglichkeit auf 35 cm^2/V-s erhöht wird; die Lithiumdotierung passiviert Grenzflächendefekte, wodurch der Kontaktwiderstand zwischen der ETL- und der Perowskitschicht verringert wird. Durch diese synergetische Optimierung hat der Wirkungsgrad (PCE) von SnO2-basierten PSCs die Schwelle von 23 % überschritten und weist einen steilen Wendepunkt auf, der dem einer idealen Diode nahe kommt. Da SnO2-Filme, die auf flexible Substrate gedruckt werden, unter Sonnenlicht Strom fließen lassen, erlebt die Photovoltaikindustrie eine Energierevolution, die durch die elektronische Struktur der Materialien neu definiert wird.

4.3 Transparente, leitfähige Dünnschichten

Im Herzen der Optoelektronikindustrie definiert nanoskaliges Zinndioxid (SnO2) als antimondotiertes Zinnoxid (ATO) die technischen Grenzen für transparente Elektroden neu. Als wichtige Alternative zu Indium-Zinn-Oxid (ITO) kombiniert ATO die Eigenschaften von SnO2 mit breiter Bandlücke mit einer präzisen Antimon-Dotierung, wodurch ein empfindliches Gleichgewicht zwischen optischer Transparenz und elektrischer Leitfähigkeit erreicht wird - zwei von Natur aus gegensätzliche Eigenschaften. Die dünnen Schichten erreichen eine Durchlässigkeit von mehr als 90 % im Wellenlängenbereich des sichtbaren Lichts (550 nm), der spezifische Widerstand kann bis zu 3×10^-4 Ω-cm betragen, eine Leistungskennzahl, die sogar einige traditionelle ITO-Schichten übertrifft. Der Grund für diese Eigenschaft des "transparenten Metalls" liegt in den freien Elektronen, die freigesetzt werden, wenn Antimonatome (Sb5+) Zinnstellen ersetzen: Jedes Sb-Atom injiziert ein zusätzliches Elektron in das SnO2-Kristallgitter, wodurch ein hochbewegliches Elektronengasnetz entsteht und die Transparenz des Kristalls erhalten bleibt.

Tabelle 2 Vergleich von ITO und ATO

Diese einzigartige optoelektronische Synergie macht ATO-Filme zu einem Grundstein für fortschrittliche Anzeigetechnologien. In Flüssigkristallbildschirmen (LCDs) dient es als antistatische Beschichtung zur Unterdrückung des Übersprechens von Pixeln; an der Kathodenschnittstelle von OLED-Panels verringert sein niedriger Brechungsindex von 2,0-2,2 die Gesamtreflexionsverluste, was die Lichtausbeute der Geräte um 15 % erhöht. Eine praktischere Anwendung liegt in energieeffizienten Gebäudefenstern, bei denen ATO-beschichtetes Glas selektiv Infrarotstrahlung reflektiert (Reflexionsgrad >80 %) und gleichzeitig sichtbares Licht durchlässt, wodurch der Energieverbrauch von Klimaanlagen in Innenräumen um 40 % gesenkt wird. Diese Eigenschaft beruht auf der kollektiven Schwingung freier Elektronen im SnO2-Gitter mit Infrarotphotonen (Plasmonenresonanzeffekt).

Besonders wertvoll ist die Stabilität von ATO in extremen Umgebungen. Im Gegensatz zu ITO, bei dem die Indium-Ionen-Migration in Strahlungsumgebungen versagen kann, verleiht das starke kovalente Bindungsgerüst von SnO2 dem ATO eine erhöhte Strahlungsbeständigkeit. Nach einer Bestrahlung mit 10^6 rad γ-Strahlung bleibt die Abnahmerate der Leitfähigkeit unter 5 %. Diese Eigenschaft macht es zur bevorzugten transparenten Elektrode für Spezialfenster wie Bullaugen in Raumfahrzeugen und Schalttafeln in Kernkraftwerken. Wenn eine flexible, aufrollbare ATO/PET-Verbundfolie 90 % ihrer ursprünglichen Leitfähigkeit beibehält, nachdem sie 100.000 Mal in einem faltbaren Smartphone gefaltet wurde, definiert nanoskaliges Zinndioxid die Grenzen der menschlichen Interaktion mit Licht und Schatten durch seine einzigartige Mischung aus Steifigkeit und Flexibilität neu.

4.4 Dünnschichttransistoren (TFT) als Antriebsmaterial für flexible Display-Backplanes

Auf der Welle der flexiblen Elektronikrevolution entwickeln sich Zinndioxid-basierte Dünnschichttransistoren (SnO2-TFTs) zum Kernstück künftiger Display-Backplanes, deren Leistungsdurchbruch auf der synergetischen Innovation der Dotierung mit seltenen Erden und der Amorphisierungstechnik beruht. Wenn Erbium- (Er) oder Thulium- (Tm) Ionen in das SnO2-Gitter eingebracht werden, besetzen diese Seltenen Erden mit ihrer hohen Sauerstoffaffinität bevorzugt Sauerstofflücken und reduzieren die Defektkonzentration auf 10^17 cm-3 - eine Verringerung um zwei Größenordnungen im Vergleich zu undotierten Materialien. Diese tiefe Passivierung erhöht nicht nur die Elektronenbeweglichkeit auf über 25 cm2/V-s (was den Anforderungen für den Betrieb von hochauflösenden Displays entspricht), sondern vergrößert auch die Bandlücke des Materials durch den Quanteneinschluss-Effekt auf 3,8-4,0 eV, wodurch der durch sichtbares Licht verursachte Leckstrom deutlich unterdrückt wird und das Display selbst in hellen Lichtumgebungen eine präzise Steuerung der Graustufen ermöglicht.

Der entscheidende Durchbruch für die flexible Integration liegt in der amorphen Dotierungsstrategie. Durch die absichtliche Unterbrechung der langreichweitigen Ordnung von SnO2 während der Sputterschichtabscheidung durch den Einbau von Ionen mit großem Radius, wie Yttrium (Y) oder Lanthan (La), wird eine einheitliche ungeordnete amorphe Netzwerkstruktur gebildet. Durch diese Konstruktion wird die Oberflächenrauheit des Films auf <0,5 nm (Glätte auf atomarer Ebene) reduziert, was den Schwankungen von >2 nm bei polykristallinem SnO2 weit überlegen ist. Die ultraglatte Grenzfläche eliminiert Mikrohohlräume zwischen der dielektrischen Gate-Schicht und der aktiven Schicht, wodurch die Drift der TFT-Schwellenspannung auf <0,1 V (nach 1000 Stunden Bias-Test) reduziert wird, was eine stabile Grundlage für die Pixelansteuerung flexibler AMOLED-Displays darstellt.

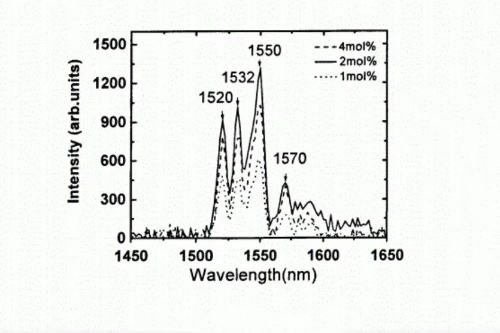

Abb. 5 Photolumineszenzspektren vonSnO2-Schichten mit unterschiedlichen Er3+-Dotierungskonzentrationen

Diese doppelte Innovation von "Gitterregulierung - Schnittstellenoptimierung" ermöglicht eine nahtlose Integration zwischen SnO2-TFT und großflächigen flexiblen Herstellungsprozessen. Bei 150°C können amorphe SnO2: Y-Dünnschichten kontinuierlich auf 2 Meter breiten Polyimidsubstraten durch Rolle-zu-Rolle-Sputtern mit einer Gleichmäßigkeitsabweichung von <3% abgeschieden werden.

4.5 Leistungs- und Speicherbauelemente

Zinndioxid in Nanogröße (z. B. VK-Sn30) hat sich aufgrund seiner einzigartigen physikalisch-chemischen Eigenschaften (Transparenz für sichtbares Licht, chemische Stabilität in wässrigen Lösungen, spezifische Leitfähigkeit und Infrarot-Reflexionsvermögen) und seiner hohen theoretischen spezifischen Kapazität zu einem vielversprechenden Anodenmaterial für Lithium-Ionen-Batterien entwickelt, das die Einschränkungen herkömmlicher Kohlenstoffmaterialien überwindet. Seine Mikrostruktur besteht aus amorphen Zinndioxidpartikeln in Nanogröße, und der Mechanismus der Lithiumeinlagerung unterscheidet sich erheblich von dem der Kohlenstoffmaterialien: Lithiumionen dringen zunächst in das SnO2-Gitter ein und lösen eine irreversible Reduktionsreaktion aus (4Li⁺ + SnO2 + 4e- → Sn + 2Li2O), die zur Bildung von nanoskaligen metallischen Zinnpartikeln und einer Li2O-Matrix führt; anschließend legieren Lithiumionen weiter mit dem metallischen Zinn (yLi⁺ + Sn + ye- → LiySn). Das große irreversible Plateau, das während des ersten Zyklus bei ~0,7 V beobachtet wurde (Kapazitätsverlust von etwa 700 mAh/g), wird auf diese Reduktionsreaktion zurückgeführt. Die nachfolgenden Zyklen weisen eine ausgezeichnete Reversibilität auf, wobei die reversible Kapazität typischerweise zwischen 500 und 800 mAh/g liegt und damit die theoretische Kapazität von Graphitanoden (372 mAh/g) weit übertrifft. Selbst bei hohen Stromdichten (z. B. 1 mA/cm2) wird eine reversible Kapazität von 200-300 mAh/g beibehalten, was eine hervorragende Ratenleistung belegt. Nanoskalige Partikel und die nanoskaligen Poren zwischen ihnen bieten effiziente Lithiumeinlagerungspfade und reichlich Lithiumeinlagerungsstellen, die der Schlüssel zum Erreichen einer hohen Kapazität und einer guten Lithiumeinlagerungsleistung sind.

Materialien auf Zinnbasis (einschließlich SnO2) erfahren während des Ladens und Entladens erhebliche Volumenänderungen (~300 %), was zu einer Pulverisierung der Elektrode und einem schnellen Kapazitätsabfall führt. Die Lösung dieses Problems ist ein aktueller Forschungsschwerpunkt, wobei Verbundwerkstoffstrategien den Hauptansatz zur Abschwächung der Volumenvergrößerung darstellen. Die Integration von dichtem SnO2 im Nanomaßstab (z. B. VK-Sn30) mit dreidimensionalen Graphenstrukturen zur Bildung robuster, poröser und gut vernetzter Hybridmaterialien (z. B. Forschung an der Washington State University) verbessert die Effizienz des elektronischen/ionischen Transports und die strukturelle Stabilität erheblich, wodurch sich die Lebensdauer und die Leistung der Batterie verbessern.

Wabenförmige SnO2/C-Verbundwerkstoffe werden mit einer Dual-Template-Methode hergestellt (wie an der Huazhong University of Science and Technology untersucht), wodurch eine einzigartige Wabenstruktur entsteht, bei der hohle Zinndioxid-Nanopartikel in geschichtete Kohlenstofffilme eingebettet sind. Die hohle Struktur bietet einen Pufferraum für die Volumenausdehnung, während die Kohlenstofffilme nicht nur die Leitfähigkeit verbessern und den Ionen-/Elektronentransport fördern, sondern auch die Volumenausdehnung der SnO2-Nanopartikel wirksam einschränken. Diese Struktur weist eine ausgezeichnete Zyklenstabilität in Lithiumbatterien auf und behält nach 100 Zyklen bei einer Stromdichte von 100 mA/g eine Kapazität von 928,9 mAh/g bei, wobei sie eine gute Ratenleistung und ein Potenzial für Natrium-Ionen-Batterieanwendungen (251,5 mAh/g) aufweist, was erhebliche Aussichten für die Vermarktung bietet.

Die Zugabe einer geringen Menge an Dotierstoff während der SnO2-Herstellung kann die Materialselektivität verbessern, den spezifischen Widerstand verringern oder als Dotierstoff für andere Systeme dienen.

Abb. 6 XRD-Muster der SnO2@C-Nanosphäre

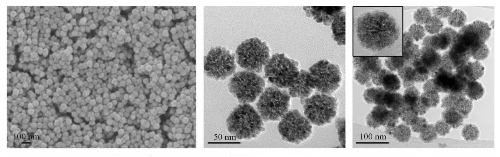

Abb. 7 SEM- und TEM-Aufnahmen von SnO2NBs und SnO2@C

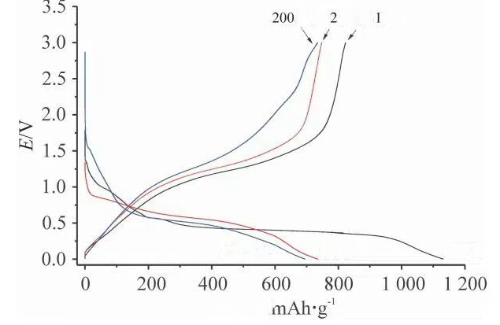

Abb. 8 Ladungs- und Entladungskurven von SnO2@C

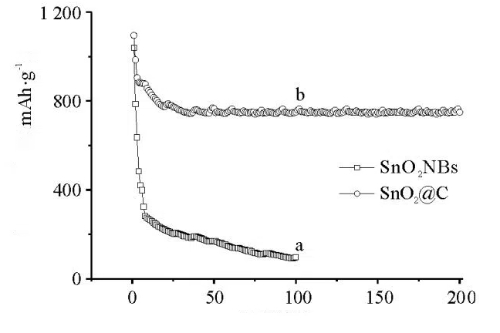

Abb. 9 Zyklenstabilität von SnO2NBs und SnO2@C

5 Dotierungstechnik

Durch Dotierung lassen sich die Bandstruktur, die Ladungsträgerkonzentration und die Defektzustände von SnO2 genau steuern, wodurch die Leistung von Halbleiterbauelementen optimiert wird.

Tabelle 3 Vergleich der verschiedenen Dotierungsarten

6 Herstellungsprozess und Herausforderungen

Der Syntheseprozess von Zinndioxid im Nanomaßstab ist eng mit seiner endgültigen Leistung verknüpft, wobei sich verschiedene Methoden durch Morphologiekontrolle, Defekttechnik und Großproduktion auszeichnen. Die hydrothermale Methode als wichtigster nasschemischer Prozess führt zu einer gezielten Kristallisation von Vorläufersubstanzen (z. B. SnCl4) in einer wässrigen Umgebung bei hohen Temperaturen und hohem Druck. Durch die synergetischen Effekte der Natriumcitrat-Komplexierung und der Ultraschallbewegung können präzise mehrstufige, blumenartige SnO2-Mikrokugeln hergestellt werden. Solche dreidimensionalen hierarchischen Strukturen können die spezifische Oberfläche auf 80 m²/g erhöhen, was sie zu einem idealen Träger für leistungsstarke gasempfindliche Sensoren macht. Der langwierige Reaktionszyklus von bis zu 12 Stunden und der hohe Energieverbrauch stellen jedoch nach wie vor erhebliche Hindernisse für die industrielle Nutzung dar.

Ein umweltfreundlicheres elektrochemisches Recyclingverfahren zeichnet sich ab: Es verwendet ausrangierte Elektronikfüße als Anode, oxidiert und löst metallisches Zinn in einem 0,5 mol/l NaOH-Elektrolyten und erzeugt gleichzeitig einen Sn(OH)4-Niederschlag, der kalziniert und in Nano-SnO2 umgewandelt wird. Durch die Einführung von Natriumcitrat (Zinn/Natriumcitrat-Massenverhältnis von 3:5) zur Komplexierung von Zinnionen in Verbindung mit optimierten Parametern von 3 A Stromstärke und einem Elektrodenabstand von 8 cm erreicht das Verfahren eine Zinnrückgewinnungsrate von über 90 % bei gleichzeitiger Senkung der Kosten um 50 % und nahezu vollständiger Vermeidung von Abwassereinleitungen. Mit diesem "waste-to-wealth"-Verfahren wird kubisches SnO2 mit einer Partikelgröße von 100 nm hergestellt, das ein Modell für das Ressourcenrecycling darstellt.

Bei Sol-Gel-Methoden, die auf eine hohe spezifische Oberfläche abzielen, werden langkettige Alkylamine (wie Dodecylamin) als Templates verwendet, um SnCl4 bei niedrigen Temperaturen (0-40°C) zur Bildung eines mesoporösen Netzwerks zu führen. Durch die Anpassung der Kettenlänge des Templates kann die Porengrößenverteilung genau bestimmt werden, um Nanomaterialien mit einer spezifischen Oberfläche von mehr als 100 m2/g zu erhalten, was die Methanol-Gasempfindlichkeit erheblich beschleunigt. Allerdings schränken die strengen Anforderungen an die Reinheit des organischen Lösungsmittels die großtechnische Anwendung ein.

Im Bereich der hochwertigen Verwertung von Elektronikschrott weist das Hochtemperatur-Stufenoxidationsverfahren einzigartige Vorteile auf: In der ersten Stufe wird metallisches Zinn in einer CO2/N2-Atmosphäre (825-950°C) selektiv zu flüchtigem SnO2 oxidiert; in der zweiten Stufe wird es in einem O2/CO2-Gemisch (500-700°C) in SnO2-Nanopartikel umgewandelt. Die Zugabe von SnO2/Al2O3/SiO2-Verbundadditiven (Massenverhältnis 1:25:30) erhöht den Schmelzpunkt und gewährleistet gleichzeitig eine Produktreinheit von >98,6 %, wodurch sich neue Möglichkeiten für die Rückgewinnung von Zinn aus Leiterplattenabfällen eröffnen.

Für das Problem der Volumenexpansion bei Lithium-Ionen-Batterieanoden bietet die Verbundstrukturtechnik eine innovative Lösung. Mit der koaxialen Elektrospinntechnologie werden SnO2/C-Nanofasern mit Kern und Schale hergestellt, wobei die Kohlenstoffschicht die Lithiumbelastung wirksam abpuffert und nach 100 Zyklen eine stabile Kapazität von 671 mAh/g aufrechterhält. Eine fortschrittlichere Strategie der selbstheilenden Gelbeschichtung verwendet Phytinsäure-vernetztes Polyallylaminhydrochlorid (PAH), um hohle SnO2-Mikrokugeln zu beschichten. Bei einem Phytinsäuregehalt von 60 % liegt die Zykluskapazität bei über 80 % und damit fast dreimal so hoch wie bei unbeschichteten Materialien.

Der Industrialisierungsprozess steht jedoch noch vor zahlreichen Herausforderungen: Aufgrund ihrer hohen Oberflächenenergie neigen die Nanopartikel dazu, durch Van-der-Waals-Kräfte zu agglomerieren; bei SnO2, das durch hydrothermale Synthese ohne sterischen Schutz durch Natriumcitrat hergestellt wird, vergrößert sich die Partikelgrößenverteilung um 30 %; bei Lithium-Ionen-Batterieanwendungen führt eine 300-prozentige Volumenexpansion zu einer Pulverisierung der Elektrode, und das wiederholte Aufreißen und Regenerieren des SEI-Films während der Zyklen führt zu einer erhöhten Grenzflächenimpedanz; Bei der Langzeitlagerung werden Sauerstofflücken durch Luft oxidiert, wodurch die Leitfähigkeit innerhalb von 30 Tagen um 40 % abnimmt; bei der Großproduktion sind Hochtemperaturprozesse für bis zu 35 % des Energieverbrauchs verantwortlich, und Kupfer- und Bleiverunreinigungen in Elektronikschrott-Rohstoffen gefährden die Produktreinheit zusätzlich.

Um diese Sackgasse zu durchbrechen, wird an mehreren Fronten geforscht: Linolsäure-Oberflächenpfropfung verbessert die Stabilität der Partikeldispersion in Isolieröl durch Si-O-Sn-Bindung und ermöglicht so eine Lagerung von mehr als sechs Monaten; SnO2-Beschichtung von Fe3O4-Kern-Schalen-Strukturen verschiebt die Temperaturgrenze auf 600 °C und vermeidet so die Risiken von Hochtemperatur-Phasenübergängen; die segmentierte Oxidationstechnologie für Elektronikschrott erreicht eine Zinn-Rückgewinnungsrate von über 90 % und eine spezifische Oberfläche von 126 m2/g, wodurch eine Win-Win-Situation aus Ressourcenrecycling und Leistungsoptimierung erreicht wird.

Die Synergie zwischen umweltfreundlichen Verfahren und struktureller Innovation definiert das Aufbereitungsparadigma für Zinndioxid in Nanogröße neu, da elektrochemische Verfahren Elektronikabfälle in hochwertige Materialien umwandeln und selbstheilende Beschichtungen den Elektroden regenerative Fähigkeiten verleihen; die tiefe Integration von Technologie und Nachhaltigkeit kündigt eine breitere industrielle Zukunft an.

7 Zukünftige Entwicklungsrichtung

7.1 Theoriegeleitetes Design zur Materialoptimierung

Die Leistungsgrenzen von nanoskaligem Zinndioxid werden durch Berechnungen der Dichtefunktionaltheorie (DFT) neu definiert. Herkömmliche Dotierungsexperimente erfordern ein monatelanges Screening, um die optimalen Elementkombinationen zu ermitteln, während die DFT die Entwicklung der elektronischen Strukturen simuliert, um die Mechanismen der Dotierungsstoffe auf atomarer Ebene genau vorherzusagen. Am Beispiel der Indium-Stickstoff-Ko-Dotierung (In-N) zeigen die Berechnungen, dass In3+ Sn4+ ersetzt, um flache Donor-Niveaus zu bilden, während N3- O2- ersetzt, um Akzeptor-Zustände einzuführen. Diese beiden bilden lokalisierte Verunreinigungsbanden in der Nähe des Fermi-Niveaus und erhöhen die Ladungsträgerkonzentration erheblich in die Größenordnung von 10^21 cm^-3. Als das Versuchsteam auf der Grundlage dieser Vorhersage In-N-codotiertes SnO2 synthetisierte, war die Elektronenbeweglichkeit 2,3-mal höher als die des einfach dotierten Systems, und der Füllfaktor des photovoltaischen Bauelements überstieg 82 %. Dieses Paradigma der rechnerischen Vorhersage und experimentellen Validierung reduziert den Entwicklungszyklus neuer Materialien um 70 % und die Kosten für Versuch und Irrtum um 90 % und markiert damit den Eintritt der Materialforschung in das digitale Zeitalter.

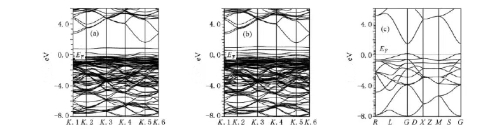

Abb. 10 Leitende Struktur: In-N-Dotierung; In-2 N-Dotierung; SnO2-Intrinsic-Zustand

7.2 Integration flexibler Bauelemente

Durchbrüche in der Niedertemperatur-Drucktechnologie haben es ermöglicht, dass nanoskaliges Zinndioxid als "aktiver Nerv" der flexiblen Elektronik dienen kann. Durch die Entwicklung einer Komposit-Tinte aus Nano-Silberpaste und SnO2 wurde ein Niedertemperatur-Rollendruck bei 150°C auf einem Polyimid-Substrat erreicht, der zu einem Dünnschichttransistor-Array (TFT) mit einer Gleichförmigkeitsabweichung von <3% führte. Zu den wichtigsten Innovationen dieses Verfahrens gehören:

Rheologische Kontrolle: Die Zugabe von Ethylcellulose zur Regulierung der Scherverdünnungseigenschaften der Tinte gewährleistet die Kantenschärfe bei Mustern mit einer Linienbreite von 10 μm;

Niedertemperatur-Aktivierung: Die UV-Ozon-Behandlung bewirkt eine Hydroxylierung der SnO2-Oberfläche, wodurch die Ladungsträgertransportschicht auf flexiblen Substraten eine hohe Mobilität von 25 cm^2/V-s erreichen kann;

Entwurf der Spannungsableitung: Eine serpentinenförmige Gate-Elektrodenstruktur reduziert den Konzentrationsfaktor für Biegespannungen auf 0,1, wodurch das Bauelement 100.000 Biegezyklen bei einem Krümmungsradius von 3 mm mit einer Schwellenspannungsdrift von <0,5 V durchlaufen kann.

Diese flexiblen TFT-Backplanes haben ein faltbares 8K-AMOLED-Display mit einer Pixeldichte von 498 PPI angetrieben, das im Vergleich zu starren Geräten einen um 40 % geringeren Stromverbrauch aufweist und so "intelligentes Blut" in tragbare Geräte wie intelligente Kleidung und elektronische Haut einbringt.

Abb. 11 Faltbarer AMOLED-Bildschirm auf Basis einer SnO2-Backplane

7.3 Durchbruch bei der Stabilität

Der Engpass bei der Lebensdauer von Perowskit-Solarzellen wurde durch Grenzflächentechnik auf molekularer Ebene behoben. Die baumelnden Bindungen und ionischen Leerstellen an der Grenzfläche zwischen der SnO2-Elektronentransportschicht (ETL) und der Perowskit-Schicht wirken wie winzige "Rostflecken im Schaltkreis" und beschleunigen die Degradation des Geräts. Durch den Einsatz der molekularen Passivierung mit Triphenylphosphinoxid (TPPO) gehen die Phosphor-Sauerstoff-Gruppen (P=O) selektive Bindungen mit unkoordinierten Zinnatomen auf der SnO2-Oberfläche ein, während die Benzolringe π-π-Stapelungen mit den organischen Kationen des Perowskits bilden, wodurch eine doppelt verankerte Barriere an der Grenzfläche entsteht. Diese molekulare Operation reduziert die Defektzustandsdichte von 10^17 cm^-3 auf 10^15 cm^-3 und unterdrückt die Ladungsträgerrekombinationsrate um drei Größenordnungen.

Das TPPO-modifizierte Bauelement wies eine von 25 % auf 7 % reduzierte Effizienzabfallrate bei doppelten harten Alterungstests bei 85 °C/85 % relativer Luftfeuchtigkeit auf. Nach einem Dauerbetrieb von 1.200 Stunden behielt es 92,8 % seines ursprünglichen Wirkungsgrads bei und übertraf damit den Schwellenwert für die praktische Lebensdauer flexibler photovoltaischer Geräte. Diese Technologie wurde auf den Bereich der Quantenpunkt-LEDs ausgeweitet, wodurch sich die Halbwertszeit des Geräts auf über 10.000 Stunden verlängert.

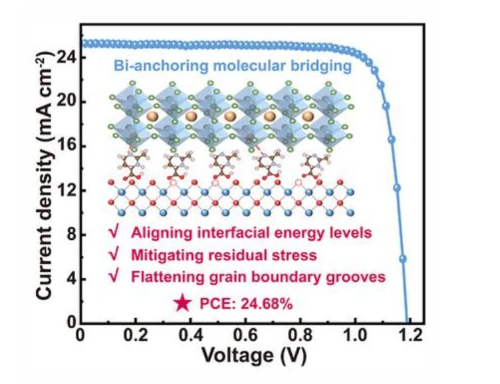

Abb. 12 Doppelte Verankerung von TPPO-Molekülen an der SnO2/Perowskit-Grenzfläche

8 Schlussfolgerung

Zinndioxid (SnO2) in Nanogröße hat sich dank seiner einstellbaren elektrischen Eigenschaften, seiner hervorragenden optischen Transparenz und seiner empfindlichen Oberflächenreaktivität zu einem Schlüsselmaterial in der Halbleiterindustrie entwickelt, das Anwendungen von der Sensorik über die Anzeige bis hin zur Energiespeicherung abdeckt. Durch Dotierungstechnik und Nanostrukturdesign werden die Leistungsgrenzen kontinuierlich erweitert. Mit Hilfe von theoretischen Berechnungen für eine präzise Dotierung und Durchbrüchen bei Niedrigtemperaturprozessen wird SnO2 in Zukunft breitere Anwendungsmöglichkeiten in der flexiblen Elektronik und der hocheffizienten Photovoltaik eröffnen.
