HBN, CBN und WBN: Eine vergleichende Analyse von Bornitrid-Polymorphen

1 Einleitung

In der modernen Materialwissenschaft ist Bornitrid (BN) aufgrund seiner einzigartigen Kombination von Eigenschaften ein wichtiges Material. Diese Verbindung, die sich aus den leichten Elementen Bor und Stickstoff zusammensetzt, bildet mehrere polymorphe Formen mit unterschiedlichen atomaren Anordnungen, die zu deutlich unterschiedlichen physikalischen und chemischen Eigenschaften führen. Die technologisch relevantesten Formen sind hexagonales Bornitrid (HBN), kubisches Bornitrid (CBN) und wurtzitisches Bornitrid (WBN).

Ähnlich wie sich die Kohlenstoffatome zu Graphit und Diamant anordnen, weisen die Bornitrid-Polymorphe erhebliche Unterschiede in den Eigenschaften wie Härte, Wärmeleitfähigkeit und elektrische Isolierung auf. HBN, oft als "weißes Graphen" bezeichnet, bietet eine hervorragende Schmierfähigkeit und Hochtemperaturstabilität. CBN, das nach Diamant die zweithöchste Härte aufweist, ist entscheidend für superharte Bearbeitungsanwendungen. WBN, ein neueres Produkt, ist vielversprechend für Anwendungen in der Halbleiterindustrie und in extremen Umgebungen. In diesem Artikel werden die Kristallstrukturen, Synthesemethoden, Schlüsseleigenschaften und Anwendungen dieser drei BN-Polymorphe untersucht. Durch den Vergleich dieser Polymorphe wird das grundlegende materialwissenschaftliche Prinzip erforscht, dass die Struktur die Eigenschaften bestimmt, was eine Grundlage für die Materialauswahl und -gestaltung darstellt.

2 Vergleich der grundlegenden Eigenschaften von drei Bornitridmaterialien

2.1 Analyse der Kristallstruktur

Die Vielfalt der Bornitridwerkstoffe spiegelt sich zunächst in den grundlegenden Unterschieden in ihrer atomaren Anordnung wider. Diese strukturellen Unterschiede bestimmen direkt die grundlegenden Eigenschaften der Materialien:

HBN (hexagonales Bornitrid): Es hat eine geschichtete hexagonale Kristallstruktur (Raumgruppe P6₃/mmc), wobei die Bor- und Stickstoffatome in jeder Schicht durch starke sp^2-hybridisierte kovalente Bindungen verbunden sind und hexagonale Ringe ähnlich einer Wabenstruktur bilden. Die Schichten sind über van-der-Waals-Kräfte miteinander verbunden, und diese schwache Wechselwirkung ermöglicht ein leichtes Gleiten zwischen den Schichten. Die Gitterparameter von HBN sind in der Regel a = 2,504 Å und c = 6,656 Å, wobei der Abstand zwischen den Schichten (0,333 nm) ungefähr dem von Graphit (0,335 nm) entspricht, was auf die polare Natur der B-N-Bindungen zurückzuführen ist.

CBN (kubisches Bornitrid): Es weist eine Struktur vom Typ Sphalerit (Raumgruppe F-43m) auf, bei der jedes Boratom über starke sp^3-Hybridbindungen mit vier Stickstoffatomen verbunden ist und ein dreidimensionales tetraedrisches Netz bildet. Diese dichte Struktur macht es zu einem ultraharten Material, das in seiner Härte nur von Diamant übertroffen wird und eine Gitterkonstante von ca. 3,615 Å aufweist. Im Gegensatz zu Diamant enthält die CBN-Struktur eine gewisse Menge an ionischen Bindungskomponenten (B+ und N-), ca. 22 %, was sich auf seine chemische Stabilität auswirkt.

WBN (Wurtzit-Bornitrid): Es hat eine wurtzitartige hexagonale Struktur (Raumgruppe P6₃mc), die ebenfalls aus sp^3-hybridisierten Bindungen besteht, aber die atomare Stapelreihenfolge unterscheidet sich von der des CBN (ABAB vs. ABCABC). Diese Struktur macht es zu einer metastabilen Phase mit Gitterparametern von a = 2,55 Å und c = 4,21 Å. WBN kann als Zwischenzustand zwischen HBN und CBN angesehen werden, der einige Schichtmerkmale mit dreidimensionalen Bindungseigenschaften kombiniert.

Abb. 1 Strukturen der verschiedenen BN-Typen

2.2 Vergleich der physikalischen und chemischen Eigenschaften

In der nachstehenden Tabelle sind die wichtigsten physikalischen und chemischen Eigenschaften der drei Bornitridmaterialien zusammengefasst, die sich direkt aus den Unterschieden in der Kristallstruktur ableiten:

Tabelle 1 Physikalische Eigenschaften von HBN, CBN und WBN

2.3 Vergleichende Analyse der Eigenschaften superharter Werkstoffe

Unterschiede im Härtemechanismus: Die hohe Härte von CBN und WBN ist auf ihre dreidimensionale Netzwerkstruktur mit vollständigen sp3-Bindungen zurückzuführen, wobei die Stärke und Dichte der kovalenten Bindungen die Verformungsbeständigkeit bestimmen. Im Gegensatz dazu führt die Schichtstruktur von HBN zu einer extrem niedrigen Härte, die es für die Verwendung als Festschmierstoff geeignet macht.

Bruchzähigkeit: CBN weist bei der Bearbeitung von Eisenbasislegierungen eine höhere Bruchzähigkeit auf als Diamant. Dies liegt daran, dass CBN bei hohen Temperaturen nicht chemisch mit Eisen reagiert, wodurch die bei Diamantwerkzeugen auftretenden Probleme mit Diffusionsverschleiß bei der Bearbeitung von Stahl vermieden werden.

Thermische Stabilitätsgrenzen: CBN bleibt bei Temperaturen zwischen 1300-1400°C stabil, während Diamant oberhalb von 800°C zu graphitieren beginnt. Die thermische Stabilität von WBN liegt zwischen HBN und CBN, aber in einer oxidierenden Umgebung oxidieren alle Bornitride allmählich über 800°C.

3 HBN: Struktur und Anwendungen

3.1 Strukturelle Merkmale und Herstellungsverfahren

Die Schichtstruktur von hexagonalem Bornitrid (HBN) verleiht ihm eine einzigartige Kombination von Eigenschaften. Innerhalb jeder Schicht bilden die Bor- und Stickstoffatome nahezu planare hexagonale Ringe. Aufgrund der Polarität der B-N-Bindungen (Stickstoffatome sind leicht negativ geladen, während Boratome leicht positiv geladen sind) bestehen zwischen benachbarten Ringen elektrostatische Wechselwirkungen, was zu Bindungsstärken innerhalb der HBN-Schichten führt, die höher sind als die von Graphit. Dieses Strukturmerkmal lässt sich mit Hilfe der Transmissionselektronenmikroskopie (TEM) beobachten, wobei die Schichtstapelung und die hexagonalen Beugungsmuster sichtbar werden.

HBN wird hauptsächlich durch die folgenden Verfahren industriell hergestellt:

Chemische Gasphasenabscheidung (CVD): In einer Hochtemperatur-Reaktionskammer (1000-1800°C) reagieren borhaltige Ausgangsstoffe (wie B2H6 und BBr3) mit Ammoniak, um hochwertige HBN-Schichten auf dem Substrat abzuscheiden. Durch Steuerung der Keimbildungsdichte und der Wachstumstemperatur lassen sich HBN-Schichten unterschiedlicher Dicke und Korngröße erzeugen.

Hochtemperatur-Hochdruck-Verfahren (HTHP): Durch Mischen von Borsäure mit stickstoffhaltigen Verbindungen (z. B. Harnstoff) und deren Umsetzung bei 5 GPa und 1500 °C wird HBN in großen Mengen gewonnen. Diese Methode erzeugt hochkristalline Produkte, ist aber kostspielig.

Borax-Harnstoff-Methode: Das Mischen von Borax (Na2B4O7) mit Harnstoff (CO(NH2)2) und die Reaktion bei 900-1000°C in einem Ammoniakgasstrom ist eine wirtschaftliche und effiziente Methode, aber das Produkt kann Verunreinigungen enthalten.

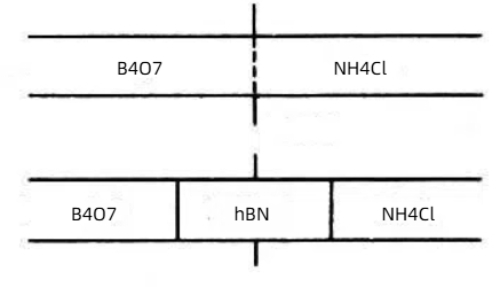

Abb. 2 Synthese von hexagonalem Bornitrid mit der Festphasenreaktionsmethode

3.2 Wesentliche Leistungsvorteile und Anwendungsszenarien

Die Leistungsvorteile von HBN zeigen sich vor allem in seiner Hochtemperaturstabilität und seinen anisotropen Eigenschaften:

Festschmierbereich: HBN hat eine Mohshärte von nur 1-2 und eine geringe Zwischenschichtscherfestigkeit, was es zur bevorzugten Wahl für Hochtemperatur-Festschmierstoffe macht. Es behält einen stabilen Reibungskoeffizienten (0,2-0,4) von Raumtemperatur bis 1000°C, wodurch es sich besonders für Anwendungen wie Turbinenlager in Flugzeugtriebwerken und Hochtemperaturformtrennung eignet. Durch die Zugabe von HBN zu Schmierfett wird die Leistung der Hochtemperaturschmierung erheblich verbessert.

Ausgewogenheit von Isolierung und Wärmeleitfähigkeit: HBN hat eine Wärmeleitfähigkeit von bis zu 30 W/mK entlang der c-Achse, kombiniert mit einem ultrahohen spezifischen Widerstand (10^16 Ω-cm) und einer niedrigen Dielektrizitätskonstante (ε≈4). Diese Eigenschaft, sowohl isolierend als auch wärmeleitend zu sein, macht es zu einem idealen Füllmaterial für hochleistungsfähige elektronische Verpackungsmaterialien. Die Einarbeitung von HBN-Nanoblättern in Polymermatrizen (z. B. Epoxidharz) kann die Wärmeleitfähigkeit um das 3 bis 5fache erhöhen, ohne die elektrische Leitfähigkeit wesentlich zu steigern.

Schutz vor Neutronenabsorption: Bor-10-Isotope haben einen Einfangquerschnitt von bis zu 3.840 Ziel-eV für thermische Neutronen, was HBN zu einem ausgezeichneten Kandidaten für Steuerstäbe von Kernreaktoren und Schutzmaterialien macht. Die Neutronenabsorptionskapazität kann durch Isotopenanreicherungstechnologie weiter verbessert werden.

Zweidimensionales Materialwachstumssubstrat: HBN hat atomar flache Oberflächen und keine baumelnden Bindungen, was es zu einem idealen Substrat für die Herstellung hochwertiger zweidimensionaler Materialien (wie Graphen und MoS2) macht. Die Mobilität von zweidimensionalen elektronischen Bauteilen, die auf diesem Substrat wachsen, kann um eine Größenordnung verbessert werden.

4 CBN: Struktur und Anwendungen

4.1 Synthese

Kubisches Bornitrid (CBN) weist eine Zinkblende-Kristallstruktur auf und ist damit ein vollständig synthetisches Material, das in der Natur nicht vorkommt. Mit nahezu 100 % sp3-Bindungen ist seine B-N-Bindung (1,568 Å) etwas länger als die C-C-Bindung von Diamant (1,54 Å). Trotzdem trägt der ionische Charakter der B-N-Bindungen zu einer außergewöhnlichen Bindungsstärke bei und verleiht CBN superharte Eigenschaften.

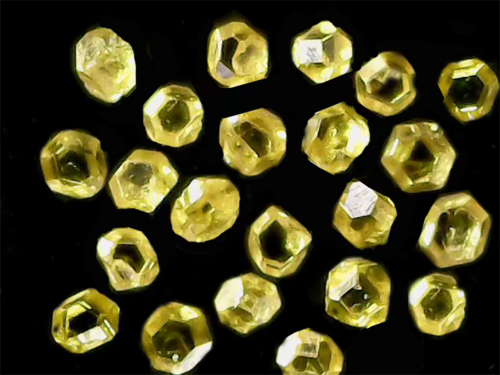

Abb. 3 cBN-Kristalle

Für die CBN-Synthese wird überwiegend die Hochtemperatur-/Hochdrucktechnologie (HTHP) unter typischen Bedingungen eingesetzt:

Druck: 5-7 GPa (~50.000-70.000 atm)

Temperatur: 1400-1800°C

Katalysatoren: Alkali-/Erdalkaliverbindungen (z. B. Mg3BN2, Li3N)

Bei der HTHP-Verarbeitung wird hexagonales Bornitrid (HBN), das mit Katalysatoren vermischt ist, in Pyrophyllitkapseln eingeschlossen und in Band- oder Mehrstempelpressen verdichtet. Unter ultrahohem Druck erleichtern geschmolzene Katalysatoren den Phasenübergang von HBN zu CBN. Die synthetisierten Produkte werden mit Säure gewaschen, um Katalysatorrückstände zu entfernen, wobei CBN-Mikrokristalle oder gesinterte polykristalline Aggregate entstehen.

Zwar hat sich die chemische Gasphasenabscheidung (CVD) als Niederdruck-Alternative für CBN-Dünnschichten herauskristallisiert, doch gibt es nach wie vor Probleme mit der Wachstumsrate, der Kristallqualität und der Haftfestigkeit auf Fremdsubstraten - wichtige Hürden für die industrielle Nutzung.

4.2 Leistungsvorteile und industrielle Anwendungen

Die Zinkblende-Kristallstruktur von kubischem Bornitrid (CBN) ermöglicht durch sein zu 100 % sp3-gebundenes Netzwerk eine einzigartige Kombination von Eigenschaften. Jedes Bor- (B) und Stickstoffatom (N) bildet eine tetraedrische Koordination mit einer Bindungslänge von 1,568 Å, etwas länger als die C-C-Bindung von Diamant (1,54 Å). Der ionische Charakter der B-N-Bindungen (Elektronegativitätsunterschied ΔEN=1,0) erhöht jedoch die Bindungsenergie auf 4,0 eV, wodurch eine Mikrohärte von 40-50 GPa erreicht wird, die nur von Diamant übertroffen wird. Diese atomare Architektur ist die Grundlage für drei entscheidende Vorteile:

Thermische Stabilität

Während Diamantwerkzeuge oberhalb von 800°C oxidieren, bleibt CBN bis zu 1.300°C in Luft und 1.400°C in inerten Atmosphären stabil. Diese Widerstandsfähigkeit ist zurückzuführen auf:

Hohe Bindungsenergie: B-N-Bindungen (389 kJ/mol) übertreffen C-C-Bindungen (347 kJ/mol) an Festigkeit;

Selbstpassivierende Oxidschicht: Dichtes B2O3 (Schmelzpunkt 450°C) hemmt die Sauerstoffdiffusion.

Diese Eigenschaften machen CBN zum einzigen brauchbaren superharten Werkstoff für die Hochgeschwindigkeits-Trockenbearbeitung, der bei Schnittzonentemperaturen von über 1.000°C zuverlässig arbeitet und dabei keine Kühlmittelkosten verursacht.

Chemische Inertheit gegenüber eisenhaltigen Metallen

Bei der Bearbeitung von Eisen, Nickel oder Kobalt kommt es bei Diamant zu einer katastrophalen katalytischen Graphitierung. Im Gegensatz dazu sorgt die Abwesenheit ungepaarter Elektronen und die niedrige Bildungsenthalpie (-250 kJ/mol) von CBN für vollständige Inertheit. Damit wird eine kritische Lücke in der Ultrapräzisionsfertigung geschlossen, indem ein chemisch inertes und thermisch stabiles Schneidwerkzeug für Eisenwerkstoffe bereitgestellt wird.

Tabelle 2 Chemische Inertheit gegenüber Eisenmetallen und Anwendungen

5 WBN: Struktur und Anwendungen

5.1 Brückenschlag zwischen Struktur und Funktionalität

Wurtzit-Bornitrid (WBN) nimmt eine einzigartige metastabile Position innerhalb des BN-Phasendiagramms ein, indem es hexagonale Symmetrie (P6₃mc-Raumgruppe) mit vollständiger sp3-Tetraeder-Bindung kombiniert. Im Gegensatz zu seinem geschichteten Cousin, dem h-BN, nimmt WBN eine ABAB-Stapelsequenz entlang der c-Achse an, strukturell analog zu AlN, was eine intrinsische Polarisierung bewirkt. Diese Konfiguration ermöglicht theoretische piezoelektrische Koeffizienten (d33≈5-8 pC/N), was WBN zu einem Kandidaten für Ultrahochtemperatursensoren macht.

Herausforderungen bei der Synthese und Wege dorthin

Die Herstellung von phasenreinem WBN erfordert extreme Bedingungen oder kinetische Kontrolle:

Die Stoßwellensynthese (10-50 GPa, μs-Dauer) liefert Ergebnisse im Gramm-Maßstab, leidet aber unter hohen Versetzungsdichten (>10^12 cm^-2), was funktionelle Anwendungen einschränkt.

Katalytische Hochdruckverfahren (5-8 GPa, 1500-2000°C), bei denen MgB2-Katalysatoren verwendet werden, liefern durch direkte h-BN→WBN-Umwandlung eine höhere Kristallinität.

Die plasmagestützte CVD erweist sich als skalierbarer Weg zur Herstellung von Dünnschichten: Durch Abstimmung der Energie des Ionenbeschusses und der Substratvorspannung auf Si(111) bei <800°C ist ein orientiertes Wachstum möglich, obwohl die Abscheidungsraten unter 2 μm/Stunde bleiben.

Tabelle 3: Die anisotrope Struktur von WBN manifestiert sich in charakteristischen Eigenschaften

Überwindung von Metastabilitätsbarrieren

Die Achillesferse von WBN liegt in seiner thermodynamischen Instabilität:

Oberhalb von 1700°C bei Umgebungsdruck verwandelt es sich in h-BN.

Die epitaktische Stabilisierung durch AlN/GaN-Pufferschichten unterdrückt die Phasendegradation, während eine gepulste Laserbehandlung die Stapelfehlerdichte um 60 % reduziert (siehe Advanced Materials 35, 2209143).

Erste Grundsatzberechnungen deuten darauf hin, dass eine BeO-Legierung die piezoelektrische Reaktion um 40 % verbessern könnte, obwohl die experimentelle Validierung noch aussteht.

Neue Anwendungsmöglichkeiten

Das Eigenschaftsprofil von WBN erschließt Bereiche, die für herkömmliche Materialien unzugänglich sind:

1. >1000°C Piezoelektrizität: Übertrifft PZT-Keramiken bei der Zustandsüberwachung von Turbinen.

2. Tief-UV-Photonik: Ermöglicht optoelektronische Geräte im Sub-220 nm-Bereich für Sterilisation und Lithographie.

3. Thermisches Management: Anisotrope Wärmespreizung in GaN-HEMTs senkt Hot-Spot-Temperaturen um 18 %.

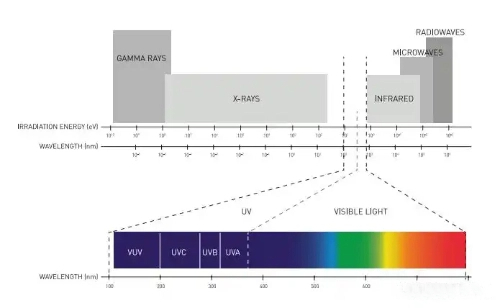

Abb. 4 Tief-UV

5.2 Eigenschaften und Anwendungen

Trotz seines derzeitigen Entwicklungsstadiums im Labor weist Wurtzit-Bornitrid (WBN) überzeugende Eigenschaften mit bahnbrechendem Potenzial auf:

Mechanische Leistung jenseits konventioneller Materialien

Theoretische Modelle sagen für WBN eine Härte von über 40 GPa voraus, was dem Niveau von kubischem BN (CBN) nahekommt. Experimentelle Nanoindentation bestätigt eine Härte von 35-38 GPa, die über der von Wolframkarbid (15-20 GPa), aber leicht unter der von CBN (40-50 GPa) liegt. Es besteht eine erhebliche Anisotropie mit einer Spitzenhärte in der kristallographischen Ebene (001). Dies macht WBN zu einem Kandidaten für Spezialschneidwerkzeuge in abrasiven Umgebungen.

Vorteile der elektronischen Struktur

Erste Grundsatzberechnungen deuten darauf hin, dass WBN eine direkte Bandlücke bei 5,8 eV besitzen könnte, im Gegensatz zu den indirekten Lücken von h-BN (5,9 eV) und CBN (6,4 eV). Sollte dies experimentell bestätigt werden, wäre dies möglich:

Tief-UV-Optoelektronik: Effiziente Emitter/Detektoren unter 220 nm Wellenlänge für Sterilisation und Lithographie

Sensorik für hochenergetische Photonen: Sonnenblinddetektoren mit 30% höherer Quanteneffizienz als AlGaN

Potenzial für die Leistungselektronik

Die Kombination aus niedriger Permittivität (ε ≈ 4,5) und hohem Durchbruchsfeld (>10 MV/cm) von WBN eröffnet Möglichkeiten in der Elektronik für extreme Bedingungen:

Tabelle 4 Vergleich des Leistungselektronik-Potenzials

Widerstandsfähigkeit in extremen Umgebungen

Die überlegene Oxidationsbeständigkeit von h-BN im Vergleich zu w-BN bei Temperaturen von über 1200°C in Verbindung mit einem hohen Neutroneneinfangquerschnitt (~760 barns) spricht für Anwendungen in:

• Sensoren in Kernreaktoren: Überwachung des Kernflusses, der 10^21 n/cm^2 Fluenz überlebt

• Elektronik im Bohrloch: Telemetriesysteme für Bohrungen, die bei 300°C/15 kpsi arbeiten

• Plasma-zugewandte Komponenten: Divertor-Beschichtungen in Fusionsreaktoren

6. Vergleichende Analyse und Zukunftsperspektiven

Das ternäre System aus hexagonalem (h-BN), kubischem (c-BN) und wurtzitischem (w-BN) Bornitrid weist komplementäre Eigenschaften auf, die ihre technologischen Nischen definieren. Eine mehrdimensionale Leistungsmatrix zeigt kritische Kompromisse auf:

6.1 Benchmarking der Eigenschaften

Mechanische Leistung

c-BN dominiert ultraharte Anwendungen mit einer Härte von 40-50 GPa und einer Verschleißfestigkeit, die 50-mal höher ist als bei Hartmetallwerkzeugen

h-BN zeichnet sich als Festschmierstoff (Reibungskoeffizient 0,15) und als zerspanbare Keramik aus

w-BN zeigt eine ausgewogene Zähigkeit (K1c≈4 MPa-m^0,5) bei einer Härte von 35-38 GPa

Tabelle 5: Vergleichende Analyse von Bornitrid-Polymorphen: Thermische, elektronische und wirtschaftliche Profile

6.2 Industrielandschaft und technische Hürden

Der Reifegrad der Industrialisierung von Bornitrid-Polymorphen divergiert erheblich. Hexagonales BN (h-BN) dominiert die weltweite Produktion mit einer Jahresproduktion von über 10.000 Tonnen, die in erster Linie die Märkte für Schmiermittel und Kosmetika zu Kosten von unter 100 $/kg bedient. Seine Weiterentwicklung wird jedoch durch die begrenzten Möglichkeiten des Einkristallwachstums über 50 mm hinaus und durch anhaltende Stapelfehler in großflächigen Filmen eingeschränkt.

Kubisches BN (c-BN) besetzt eine hochwertige Nische durch polykristalline Werkzeuge (PCBN), die einen Markt von 1,5 Mrd. $ (2023) mit einem jährlichen Wachstum von 8-10 % antreibt. Während Schleifmittel 200-500 $/kg und Schneideinsätze 50-200 $/Stück kosten, bestehen weiterhin zwei kritische Engpässe: die Unfähigkeit, Einkristalle mit einer Größe von mehr als 3 mm zu synthetisieren, was hochpräzise optische Anwendungen einschränkt, und die langsamen CVD-Abscheidungsraten unter 5 μm/Stunde, die die Einführung von Dünnschichten behindern.

Wurtzit-BN (w-BN) ist nach wie vor fest in der Labordomäne verankert, mit Synthesekosten von über 5.000 $/kg und weniger als 50 von Fachleuten begutachteten Studien, die jährlich veröffentlicht werden. Der Weg zur Kommerzialisierung hängt von der Lösung zweier Herausforderungen ab: der Etablierung reproduzierbarer Protokolle für die Massensynthese und der experimentellen Bestätigung der vorhergesagten direkten Bandlücke, einer Voraussetzung für optoelektronische Anwendungen.

Abb. 5 Struktur des Luftfahrtlagers

6.3 Neu entstehende Grenzen und konvergente Innovation

Künftige Durchbrüche werden sich aus bereichsübergreifenden Strategien ergeben, die die synergistischen Eigenschaften von BN-Polymorphen ausnutzen:

Entwurf auf atomarer Ebene

Defekttechnik verwandelt Einschränkungen in Möglichkeiten: Stickstoffleerstellen in c-BN zeigen 1,8 ms Kohärenzzeiten bei 300 K - was mit den NV-Zentren von Diamant für Quantensensorik konkurriert - während Borleerstellen in h-BN bei Raumtemperatur Einzelphotonenemission bei 580 nm für sichere Kommunikation ermöglichen. Gleichzeitig werden durch die Integration von Heterostrukturen Materialstärken kombiniert, wie z. B. bei Luft- und Raumfahrtlagern mit c-BN-Verschleißflächen (10 μm), w-BN-Übergangsschichten (5 μm) und h-BN-Festschmierstoffsockeln (20 μm). Dieses hierarchische Design verdreifachte die Lebensdauer in JAXA-Turbinentests im Vergleich zu Wolframkarbid.

Kontrolle der Dimensionen

Die Verringerung der Dimensionalität erschließt Quantenphänomene:

BN-Nanoröhrchen (BNNTs) erreichen eine Zugfestigkeit von 30 GPa bei einer Bandlücke von 5,7 eV, was strahlenharte Verbundwerkstoffe für Satellitenstrukturen ermöglicht

c-BN-Quantenpunkte weisen eine größenabgestimmte Emission von 230-400 nm auf und eröffnen Wege für Tief-UV-Biosensoren

w-BN-Nanodrähte erzeugen theoretisch 85 mV-m/N piezoelektrische Koeffizienten für selbstversorgte Mikrosysteme

Tabelle 6 Einsatz in extremen Umgebungen

7 Schlussfolgerung

Die bemerkenswerte Divergenz der Eigenschaften von hexagonalem, kubischem und wurtzitischem Bornitrid - von der graphitähnlichen Gleitfähigkeit von h-BN über die diamantengleiche Härte von c-BN bis hin zur vorhergesagten direkten Bandlücke von w-BN - dient als Lehrbuchdemonstration dafür, wie die Architektur auf atomarer Ebene die makroskopische Leistung bestimmt. Dieses polymorphe Spektrum, das durch den Übergang von sp²- zu sp³-Hybridisierung und kristallinen Symmetrievariationen bestimmt wird, ermöglicht maßgeschneiderte Lösungen in allen technischen Bereichen. Die industrielle Reifung verläuft unterschiedlich: h-BN dominiert den Markt für Wärmemanagement mit einer Jahresproduktion von 10.000 Tonnen, während die 1,5 Mrd. $ teure c-BN-Werkzeugindustrie durch Anwendungen für die superharte Bearbeitung mit 8 % CAGR wächst. WBN steht weiterhin an einer entscheidenden Schwelle, an der die experimentelle Validierung seiner direkten Bandlücke von 5,8 eV die Tief-UV-Optoelektronik ermöglichen könnte, wenn die Synthesekosten die 500 $/kg-Grenze durchbrechen.

Konvergente Innovation verwischt nun die traditionellen Materialgrenzen. Heterostrukturen, die die Verschleißfestigkeit von c-BN mit der Schmierfähigkeit von h-BN und der Zähigkeit von w-BN kombinieren, verdreifachen die Lebensdauer von Komponenten in extremen Umgebungen in der Luft- und Raumfahrt. Quantentechnologien nutzen Defekte auf atomarer Ebene - Stickstoff-Leerstellen in c-BN erreichen Kohärenzzeiten von 1,8 ms bei 300 K, während h-BN's Bor-Leerstellen einzelne Photonen bei 580 nm emittieren - und schaffen so Wege für Quantengeräte bei Raumtemperatur. Jenseits der irdischen Grenzen ermöglichen BN-Materialien Technologien, die dort funktionieren, wo herkömmliche Systeme versagen: h-BN widersteht der korrosiven 470°C-Atmosphäre der Venus, w-BN toleriert einen Neutronenfluss von >100 dpa in Fusionsreaktoren, und c-BN-Werkzeuge erforschen die Erdkruste bis in 10 km Tiefe. Während die Synthesewissenschaft Fortschritte macht, um diese polymorphen Synergien zu nutzen, definiert Bornitrid die Kunst des Möglichen in der Werkstofftechnik neu.

Stanford Advanced Materials (SAM) bietet eine Reihe von hochwertigen Bornitridprodukten an, darunter hexagonales Bornitrid (h-BN), pyrolytisches Bornitrid (PBN) und kundenspezifisch bearbeitete BN-Teile.
