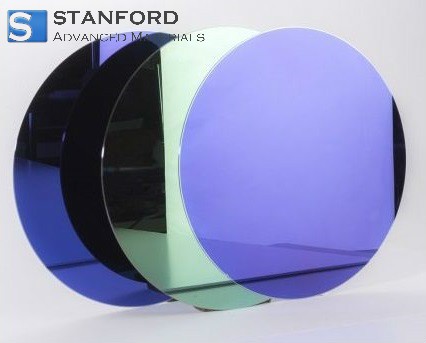

Beschreibung von SOI-Wafern
Wafer aus Silizium auf Isolator (SOI) werden am häufigsten bei der Herstellung von mikroelektromechanischen Systemen (MEMS) und fortschrittlichen komplementären Metall-Oxid-Halbleiter-Schaltungen (CMOS) verwendet und können viele der Prozesse verbessern, für die herkömmliche Siliziumwafer verwendet werden. Diese Wafer bieten eine Fertigungslösung, die dazu beiträgt, den Stromverbrauch und die Wärmeentwicklung zu reduzieren und gleichzeitig die Geschwindigkeit eines Geräts zu erhöhen. SOI-Wafer sind einzigartige Produkte für spezifische Endnutzeranwendungen.
Spezifikationen von SOI-Wafern
Verfahren
|
Schmelzkleben
|
Durchmesser
|
2'' bis 12''
|
Dicke des Bauteils
|
2 um ~ 300 um
|
Toleranz
|
+/- 0,5 um ~ 2 um
|
Ausrichtung
|
<100> / <111> / <110> oder andere
|
Leitfähigkeit
|
P-Typ / N-Typ / Intrinsisch
|
Dotierstoff
|
Bor / Phosphor / Antimon / Arsen
|
Widerstandswert
|
0,001 ~ 100000 Ohm-cm
|
Oxid-Dicke
|
500A ~ 4 um
|
Toleranz
|
+/- 5%
|
Handgriff Wafer
|
>= 300 um
|
Oberfläche
|
Beidseitig poliert
|
Beschichtung
|
Oxid und Nitrid können auf beiden Seiten des SOI-Wafers geliefert werden
|
Anwendungen von SOI-Wafern
Zu den Anwendungsbereichen gehören Drucksensoren, Siliziummikrofone und Fluidikkomponenten, während dickere Schichten für die Herstellung von Trägheitssensoren geeignet sind. Sie können auch für die Integration von IC- und MEMS-Prozessen verwendet werden. Außerdem ermöglicht er das integrierte Backside-Packaging und die hermetische Versiegelung.
