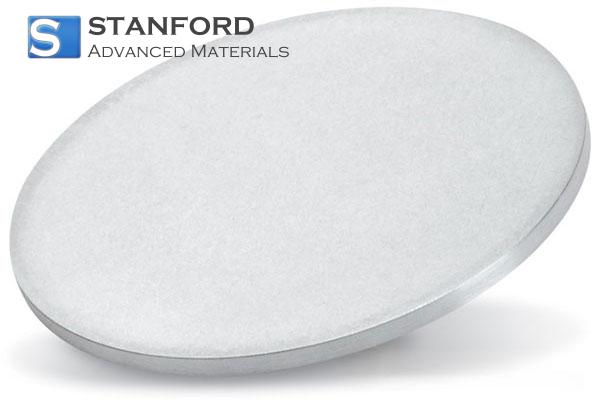

Vanadium (V) Sputtering Target Beschreibung
Das Vanadium (V) Sputtering Target wurde für Präzision in fortschrittlichen Dünnschichtabscheidungsprozessen entwickelt. Dieses Target wird mit einer Reinheit von mindestens 99 % hergestellt und liefert konsistente Abscheidungsergebnisse in verschiedenen High-Tech-Anwendungen. Das hochwertige Vanadium sorgt für eine ausgezeichnete Haltbarkeit und optimale Leistung unter harten Betriebsbedingungen. Die Form ist anpassbar und entspricht den spezifischen Systemanforderungen, was es zur idealen Wahl für Standard- und Spezial-Sputterverfahren macht.
Vanadium (V) Sputtering Target Anwendungen
- Herstellung von Halbleitern: Liefert hochwertige Dünnschichten für integrierte Schaltungen und mikroelektronische Komponenten.
- Display-Technologien: Ermöglicht eine zuverlässige Abscheidung bei der Herstellung von Flachbildschirmen und Touchscreens.
- Photovoltaik: Sorgt für eine effiziente Schichtbildung bei der Herstellung von Solarzellen.
- Oberflächenbeschichtungen: Bietet hervorragende verschleißfeste und korrosionsbeständige Beschichtungen für moderne Anwendungen.
- Forschung und Entwicklung: Ideal für experimentelle Sputtering-Prozesse in der materialwissenschaftlichen Forschung.
Vanadium (V) Sputtering Target Packing
Unsere Vanadium (V) Sputtering Targets werden sorgfältig verpackt, um den Schutz während der Lagerung und des Transports zu gewährleisten. Jedes Target ist sicher in einem Schutzbehälter versiegelt, um seine hohe Reinheit und optimale Leistung zu erhalten, bis es den Kunden erreicht.
Häufig gestellte Fragen
F: Was ist ein Sputtertarget?
A: Ein Sputtertarget ist ein speziell entwickeltes Material, das im Sputterverfahren zur Abscheidung dünner Schichten auf Substraten verwendet wird, die für die Herstellung elektronischer und optischer Geräte unerlässlich sind.
F: Warum ist ein hoher Reinheitsgrad (≥99%) bei Sputtertargets so wichtig?
A: Ein hoher Reinheitsgrad gewährleistet, dass die abgeschiedenen Schichten gleichbleibende physikalische und elektrische Eigenschaften aufweisen, was für die Leistung von Halbleitern und anderen Präzisionsbauteilen entscheidend ist.
F: Kann die Form des Sputtertargets individuell angepasst werden?
A: Ja, die Formen können an die spezifischen Systemanforderungen angepasst werden, um eine optimale Integration und Leistung in verschiedenen Sputteranlagen zu gewährleisten.
F: Was bedeutet der Begriff "DC-Sputtern"?
A: DC-Sputtern bezieht sich auf den Prozess des Sputterns unter Verwendung einer Gleichstromversorgung, die üblicherweise für leitfähige Zielmaterialien wie Vanadium verwendet wird.
F: In welchen Branchen werden Vanadium-Sputter-Targets am häufigsten verwendet?
A: Sie werden häufig in der Halbleiterherstellung, der Displaytechnologie, der Produktion von Photovoltaikzellen, bei Oberflächenbeschichtungen und in der modernen Materialforschung eingesetzt.
