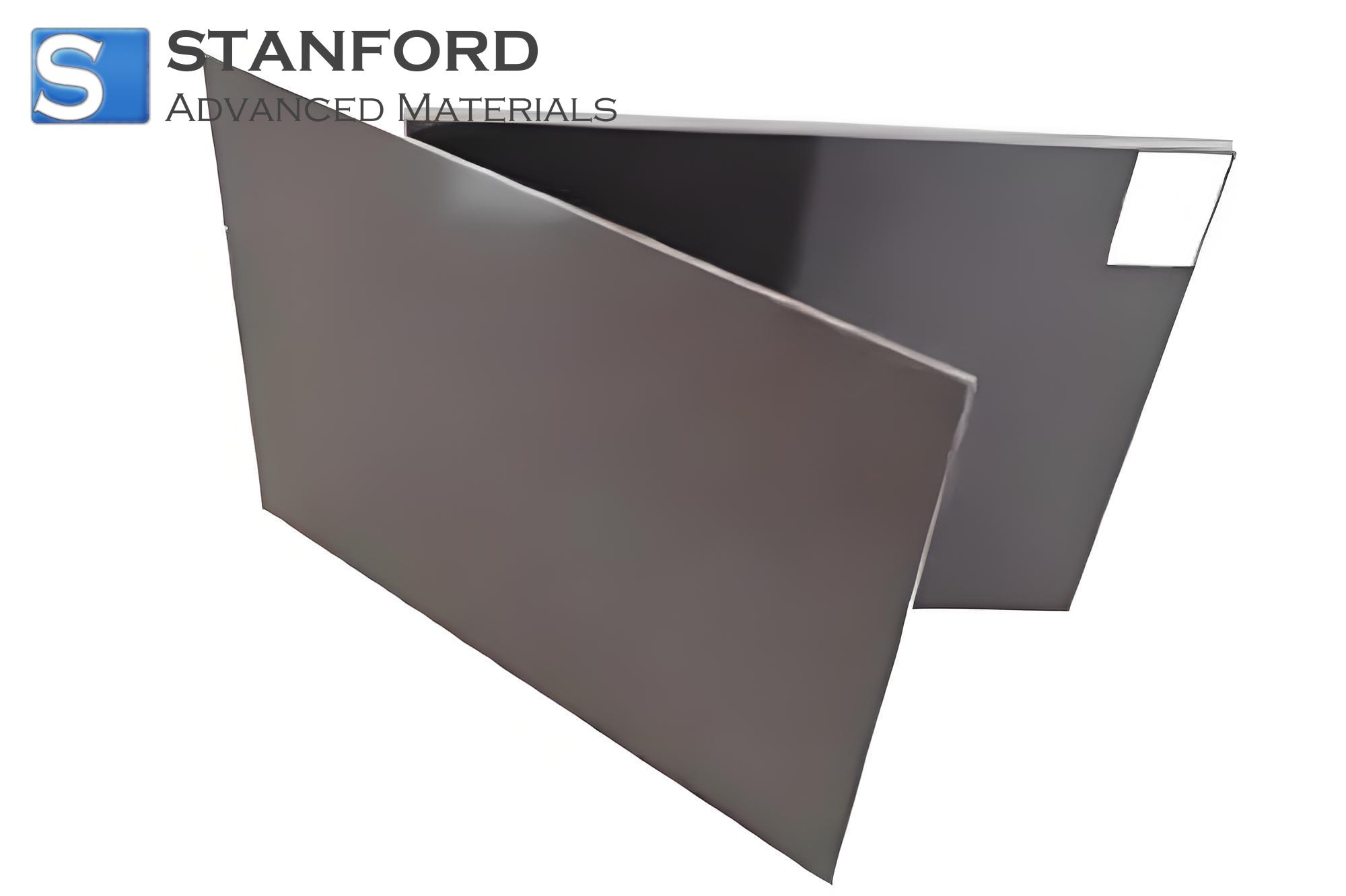

CF6853 3250 Epoxid-Phenol-Glasgewebe-Laminat

3250 Epoxid-Phenol-Glasgewebe-Laminat Beschreibung

3250 Epoxy-Phenol-Glasgewebe-Laminat ist ein Hochleistungsverbundwerkstoff aus alkalifreiem Glasfasergewebe, das mit hochtemperaturbeständigem Epoxidharz imprägniert ist und außergewöhnliche mechanische Festigkeit, elektrische Isolationseigenschaften und Beständigkeit gegen Hitze und Feuchtigkeit bietet.

Dieses Laminat weist beeindruckende mechanische Eigenschaften auf, darunter eine Biegefestigkeit senkrecht zu den Laminaten von mindestens 340 MPa und eine Druckfestigkeit senkrecht zu den Laminaten von mindestens 350 MPa. Auch die Schlagzähigkeit ist mit einer Izod-Schlagzähigkeit parallel zu den Lamellen von mindestens 42 kJ/m² hervorragend. Diese Eigenschaften gewährleisten die Haltbarkeit und Zuverlässigkeit des Laminats in anspruchsvollen Anwendungen.

Was die elektrischen Eigenschaften betrifft, so bietet das Laminat eine Durchschlagfestigkeit bei 90°C in Öl senkrecht zu den Lamellen von mindestens 10,2 kV/mm und eine Durchschlagsspannung bei 90°C in Öl parallel zu den Lamellen von mindestens 45 kV. Der Isolationswiderstand nach dem Eintauchen in Wasser beträgt mindestens 50.000 MΩ, und der CTI (Comparative Tracking Index) liegt bei mindestens 200. Aufgrund dieser Eigenschaften ist es für elektrische Hochspannungsanwendungen geeignet.

Die thermische Beständigkeit des Laminats liegt bei 130 °C, und die Dichte liegt zwischen 1,8 und 2,0 g/cm³. Die Wasseraufnahme ist mit maximal 11,10 mg minimal, was eine stabile Leistung in feuchten Umgebungen gewährleistet. Diese Eigenschaften tragen zur Eignung des Laminats für den Einsatz in Transformatoren, Motoren und anderen elektrischen Geräten bei, die unter rauen Bedingungen betrieben werden.

3250 Epoxy-Phenol-Glasgewebe-Laminat Anwendungen

Das Epoxid-Phenol-Glasgewebe-Laminat 3250 ist ein Hochleistungs-Verbundmaterial aus alkalifreiem Glasfasergewebe, das mit hochtemperaturbeständigem Epoxidharz imprägniert ist. Dieses Laminat bietet eine außergewöhnliche mechanische Festigkeit, hervorragende elektrische Isolationseigenschaften und Beständigkeit gegen Hitze, Feuchtigkeit und Transformatorenöl, wodurch es sich für anspruchsvolle Anwendungen in elektrischen und mechanischen Systemen eignet.

Die hohe mechanische Festigkeit des Laminats gewährleistet Langlebigkeit und Zuverlässigkeit in strukturellen Anwendungen, während seine hervorragenden elektrischen Isolationseigenschaften es ideal für den Einsatz in elektrischen Komponenten machen. Dank seiner Beständigkeit gegen Hitze, Feuchtigkeit und Transformatorenöl ist es in der Lage, unter verschiedenen Umgebungsbedingungen effektiv zu arbeiten und eine gleichbleibende Leistung über lange Zeit zu gewährleisten.

Das Epoxid-Phenol-Glasgewebe-Laminat 3250 findet breite Anwendung bei der Herstellung von elektrischen Isolierkomponenten wie Sammelschienen, Klemmenbrettern, Schaltanlagen und Transformatoren. Seine Vielseitigkeit und robusten Eigenschaften machen es zu einer bevorzugten Wahl für Anwendungen, die eine hohe Festigkeit und Zuverlässigkeit bei hohen Temperaturen erfordern.

Zusammenfassend lässt sich sagen, dass das Epoxid-Phenol-Glasgewebe-Laminat 3250 eine Kombination aus hoher mechanischer Festigkeit, hervorragender elektrischer Isolierung und Beständigkeit gegen Hitze, Feuchtigkeit und Transformatorenöl bietet, was es zu einem idealen Material für anspruchsvolle Anwendungen in elektrischen und mechanischen Systemen macht.

3250 Epoxid-Phenol-Glasgewebe-Laminat Verpackung

Unsere Produkte werden in maßgeschneiderten Kartons verschiedener Größen verpackt, die sich nach den Abmessungen des Materials richten. Kleine Artikel werden sicher in PP-Kartons verpackt, während größere Artikel in maßgeschneiderte Holzkisten gelegt werden. Wir sorgen für die strikte Einhaltung der Verpackungsanpassung und die Verwendung geeigneter Polstermaterialien, um einen optimalen Schutz während des Transports zu gewährleisten.

Verpackung: Karton, Holzkiste, oder kundenspezifisch.

Bitte sehen Sie sich die Verpackungsdetails zu Ihrer Information an.

Herstellungsprozess

1)Prüfverfahren

(1)Analyse der chemischen Zusammensetzung - Verifiziert mit Techniken wie GDMS oder XRF, um die Einhaltung der Reinheitsanforderungen zu gewährleisten.

(2)Prüfung der mechanischen Eigenschaften - Umfasst Zugfestigkeit, Streckgrenze und Dehnungstests zur Bewertung der Materialleistung.

(3)Maßprüfung - Misst Dicke, Breite und Länge, um die Einhaltung der vorgegebenen Toleranzen zu gewährleisten.

(4)Prüfung der Oberflächenqualität - Überprüfung auf Defekte wie Kratzer, Risse oder Einschlüsse durch Sicht- und Ultraschallprüfung.

(5)Härteprüfung - Bestimmung der Materialhärte zur Bestätigung der Gleichmäßigkeit und mechanischen Zuverlässigkeit.

Detaillierte Informationen entnehmenSie bitte den SAM-Prüfverfahren.

3250 Epoxid-Phenol-Glasgewebe-Laminat FAQs

Q1. Welche Betriebstemperaturen kann 3250 Laminat aushalten?

Das Laminat 3250 ist ein Isoliermaterial der Klasse H, das für Temperaturen bis zu 180 °C ausgelegt ist und eine hohe thermische Stabilität in anspruchsvollen Umgebungen bietet.

Q2. Was sind die typischen Anwendungen?

Häufig verwendet in Hochtemperatur-Isolationsteilen für große Motoren, Transformatoren, Schaltanlagen, Sammelschienen und Klemmenbretter - insbesondere für Schlitzkeile und strukturelle Komponenten, die eine Klasse-H-Leistung erfordern.

Q3. Wie widersteht es Feuchtigkeit und Nässe?

Bei hoher elektrischer Stabilität unter nassen Bedingungen bleibt die Wasseraufnahme gering(≤22mg bei 3 mm dicken Platten), so dass die Isolierwirkung auch in feuchten oder in Öl getauchten Umgebungen erhalten bleibt.

Verwandte Informationen

1.übliche Vorbereitungsmethoden

Das Epoxid-Phenol-Glasgewebe-Laminat 3250 wird hergestellt, indem alkalifreies Glasfasergewebe chemisch behandelt, gründlich mit einem Epoxid-Phenol-Harz mit hohem Glasübergang imprägniert und die gestapelten Lagen dann unter kontrollierter Temperatur und Druck heiß gepresst werden. Durch dieses Verfahren härtet das Harz aus und verschmilzt die Schichten zu einer dichten,hochfestenVerbundplatte mit hervorragender thermischer Stabilität (Güteklasse H), hervorragender elektrischer Isolierung selbst in feuchten oder in ÖlgetauchtenUmgebungen und robusten mechanischen Eigenschaften, wodurch sie sich ideal fürelektrische und mechanische Anwendungenbei hohen Temperatureneignet.
