Eingestellt (Ausgelaufen) SC8594 Silicon-on-Insulator Wafer SOI Wafer (111) Durchmesser. 6 Zoll

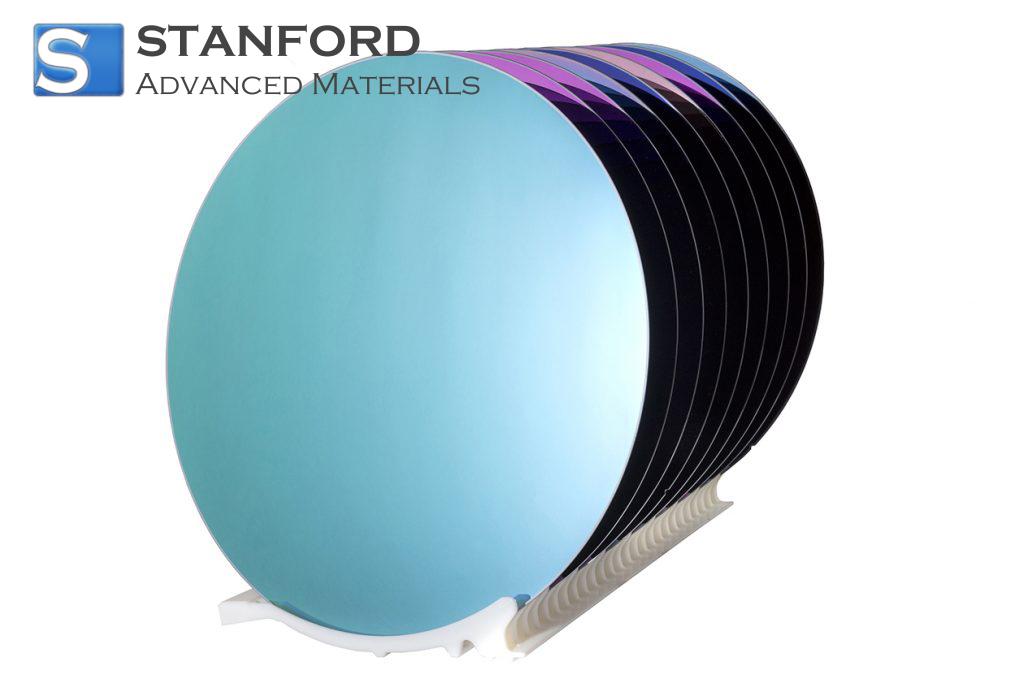

Silizium-auf-Isolator-Wafer SOI-Wafer (111) Durchm. 6 Zoll Beschreibung

Unser Silicon-on-Insulator (SOI)-Wafer (111) mit einem Durchmesser von 6 Zoll bietet leistungsstarke Materialeigenschaften, die sich ideal für fortschrittliche Mikroelektronik, Leistungsgeräte und Sensoranwendungen eignen. Die (111)-Kristallausrichtung minimiert Defekte und bietet eine stabile Gitterstruktur, die eine außergewöhnliche Wärmeleitfähigkeit und elektrische Isolierung ermöglicht. Durch die effektive Reduzierung der parasitären Kapazität unterstützt dieser SOI-Wafer einen schnelleren Betrieb der Bauelemente und eine überragende Zuverlässigkeit in einer Reihe von Hochspannungs- und Hochfrequenzdesigns.

Jeder Wafer wird unter strengen Qualitätsstandards hergestellt und strengen Tests unterzogen, um eine gleichmäßige Dicke, eine präzise Schichtkontrolle und minimale Oberflächenfehler zu gewährleisten. Diese Verpflichtung zu Spitzenleistungen gewährleistet reproduzierbare Ergebnisse für Forschungsinstitute, Gießereien und Halbleiterfertigungsanlagen. Ganz gleich, ob Sie sich auf die Entwicklung von Leistungs-ICs der nächsten Generation oder die Verfeinerung von MEMS-Bauelementen konzentrieren, unsere SOI-Wafer (111) bieten das perfekte Gleichgewicht zwischen Materialstabilität, Wärmemanagement und hochwertiger Leistung.

Silizium-auf-Isolator-Wafer SOI-Wafer (111) Durchm. 6 Zoll Anwendungen

Silicon-on-Insulator (SOI)-Wafer mit einer (111)-Ausrichtung und einem Durchmesser von 6 Zoll bieten eine hervorragende elektrische Isolierung und hohe thermische Stabilität. Ihr schichtweiser Aufbau minimiert die parasitäre Kapazität und ermöglicht einen schnelleren Betrieb der Geräte und einen geringeren Stromverbrauch. Aufgrund dieser einzigartigen Eigenschaften sind sie ideal für fortschrittliche Elektronik, Sensorentwicklung und Präzisionsfertigungsprozesse. In den folgenden Kategorien werden einige der wichtigsten Anwendungen vorgestellt.

1. Industrielle Anwendungen

- Anwendung 1: Fortschrittliche Sensor-Arrays, die den geringen Strombedarf von SOI für präzise Messungen in rauen chemischen oder petrochemischen Umgebungen nutzen.

- Anwendung 2: Langlebige Hochtemperaturkomponenten in automatisierten Produktionslinien, bei denen eine hervorragende Isolierung die Zuverlässigkeit im Dauerbetrieb erhöht.

2. Anwendungen in der Forschung

- Anwendung 1: Nanotechnologie-Experimente zur Untersuchung von Halbleitereigenschaften, da SOI aufgrund der geringeren Leckage an den Übergängen genaue, reproduzierbare Ergebnisse ermöglicht.

- Anwendung 2: Entwicklung von Solarzellen mit hohem Wirkungsgrad, wobei die thermische Stabilität des Wafers zur Aufrechterhaltung der Leistung während intensiver Tests genutzt wird.

3. Kommerzielle Anwendungen

- Anwendung 1: Hochfrequenz-Kommunikationschips mit minimiertem Übersprechen zur Verbesserung der Signalklarheit in Unterhaltungselektronik und Telekommunikationsgeräten.

- Anwendung 2: Kompakte, energieeffiziente integrierte Schaltungen in Infotainment-Systemen für Kraftfahrzeuge, die von einer geringen parasitären Kapazität und stabilen Leistung profitieren.

Silicon-on-Insulator-Wafer SOI-Wafer (111) Durchm. 6-Zoll-Gehäuse

Unsere 6-Zoll Silicon-on-Insulator (SOI) Wafer (111) sind sicher in einer antistatischen, luftdichten Verpackung mit gepolsterten Schaumstoffeinlagen verpackt, um mechanische Beschädigungen zu vermeiden. Jeder Wafer wird einzeln in einer Reinraumumgebung der Klasse 100 versiegelt, um eine minimale Kontamination zu gewährleisten. Wir empfehlen die Lagerung in einem kontrollierten, feuchtigkeitsarmen Raum unter Vakuum oder Stickstoffspülung. Kundenspezifische Verpackungskonfigurationen sind erhältlich, um spezielle Anforderungen an Handhabung, Vertrieb und Nachbearbeitung zu erfüllen.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Silizium-auf-Isolator-Wafer SOI-Wafer (111) Durchm. 6 Zoll FAQs

Q1: Was sind die wichtigsten Materialeigenschaften von Silicon-on-Insulator Wafer SOI Wafer (111) Dia. 6 Zoll?

A1: Silicon-on-Insulator (SOI) Wafer (111) Dia. 6 Zoll weisen typischerweise eine kristalline Orientierung von (111) auf, die einzigartige mechanische Eigenschaften und Vorteile bei der Spannungsverteilung bietet. Die obere Siliziumschicht, die so genannte Bauelementeschicht, kann stark oder schwach dotiert sein. Unter dieser Bauelementeschicht befindet sich eine vergrabene Oxidschicht (BOX) mit gleichmäßiger Dicke, die eine elektrische Isolierung und eine geringere parasitäre Kapazität gewährleistet. Die Substratschicht unterstützt die Struktur, was zu einer verbesserten Bauelementleistung und Wärmeleitfähigkeit führt.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Um die Integrität des Wafers zu erhalten, sollten Sie den Silicon-on-Insulator Wafer (111) Dia. 6 Zoll mit Reinraumhandschuhen und einer Pinzette anfassen, ohne die aktiven Oberflächen zu berühren. Lagern Sie die Wafer in speziellen Kassetten oder Trägern, die den Kontakt mit kontaminierenden Partikeln minimieren. Halten Sie eine kontrollierte Umgebung mit niedriger Luftfeuchtigkeit und stabiler Temperatur aufrecht, um Kondensation oder thermischen Stress zu vermeiden. Prüfen Sie die Wafer regelmäßig auf Kratzer oder Verunreinigungen und verwenden Sie nicht-abrasive Methoden für eine eventuell notwendige Reinigung.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Silicon-on-Insulator Wafer SOI Wafer (111) Dia. 6 Zoll?

A3: Diese Wafer erfüllen in der Regel die SEMI-Spezifikationen für Maßtoleranz, Ebenheit und Oberflächenqualität. Sie entsprechen häufig der ISO 9001 für das Qualitätsmanagement, was eine konsistente Herstellung und Rückverfolgbarkeit gewährleistet. Darüber hinaus können die Produktionsprozesse ISO 14001 für das Umweltmanagement entsprechen, um die ökologischen Auswirkungen zu minimieren. Umfassende Dokumentationen wie z. B. Analysezertifikate (CoA) mit detaillierten Angaben zu Parametern wie Dickengleichmäßigkeit, Oberflächenrauhigkeit und Dotierungskonzentration gewährleisten eine hohe Zuverlässigkeit.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Dieser 6-Zoll-Silicon-on-Insulator-Wafer mit einer (111)-Kristallorientierung zeichnet sich durch die Verringerung parasitärer Kapazitäten und die Erhöhung der Bauelementleistung bei minimalen Leckströmen aus. Die dünne Bauelementeschicht ist gut vom darunter liegenden Silizium isoliert und eignet sich daher besonders für Hochtemperatur- und Hochspannungsanwendungen. Ihre Struktur gewährleistet eine hervorragende Leitfähigkeit und verringert gleichzeitig den Leistungsverlust, was sich in einer höheren Effizienz komplexer Schaltungen niederschlägt. Gleichzeitig bietet die (111)-Orientierung eine optimale Plattform für bestimmte epitaktische Wachstumsprozesse, die auf spezifischen atomaren Anordnungen beruhen.

Im Gegensatz zu herkömmlichen Siliziumsubstraten wirkt die integrierte Isolierschicht dieses Wafers als robuste elektrische Barriere, was zu einem geringeren Übersprechen und weniger Störungen zwischen benachbarten Komponenten führt. Der Handle-Wafer, der in der Regel aus hochreinem Silizium hergestellt wird, bietet eine verbesserte thermische Stabilität, die für Prozesse, die ein enges Wärmebudget erfordern, von entscheidender Bedeutung ist. Diese besondere Architektur fördert auch eine schnellere Elektronenmobilität, was zu einer allgemeinen Verbesserung der Systemleistung und Zuverlässigkeit beiträgt. Dadurch zeichnet sich der Wafer durch seine Fähigkeit aus, die Herstellung von Bauelementen der nächsten Generation mit höheren Erträgen und niedrigeren Betriebskosten zu unterstützen.

2. Anwendungen in fortschrittlichen Industrien

Unter den zahlreichen Spitzentechnologiebereichen sind diese Silicon-on-Insulator-Wafer mit einem Durchmesser von 6 Zoll und (111)-Ausrichtung eine wichtige Ressource für die Luft- und Raumfahrt. Sie unterstützen fortschrittliche Radarfunktionen, bei denen die Aufrechterhaltung der Signalintegrität für eine präzise Erkennung und Zielerfassung unerlässlich ist. Darüber hinaus profitieren Satellitenkommunikationssysteme erheblich von der verbesserten elektrischen Isolierung des Wafers, die einen stabilen Betrieb unter strengen thermischen und umweltbedingten Bedingungen gewährleistet.

Ingenieure in Bereichen wie der Hochfrequenztelekommunikation und der Photonik nutzen dieses spezielle Substrat ebenfalls, um die Leistungsgrenzen bei der Entwicklung integrierter Schaltungen zu erweitern. Von mobilen Basisstationen bis hin zu Datenübertragungsnetzen tragen die effizienten Wärmeableitungsfähigkeiten der SOI-Struktur dazu bei, die Temperaturen auch bei starker Belastung stabil zu halten. Dadurch ermöglichen diese Wafer die Entwicklung kompakterer, energieeffizienter Komponenten, die sich in komplexen, sich schnell entwickelnden technischen Umgebungen auszeichnen.
