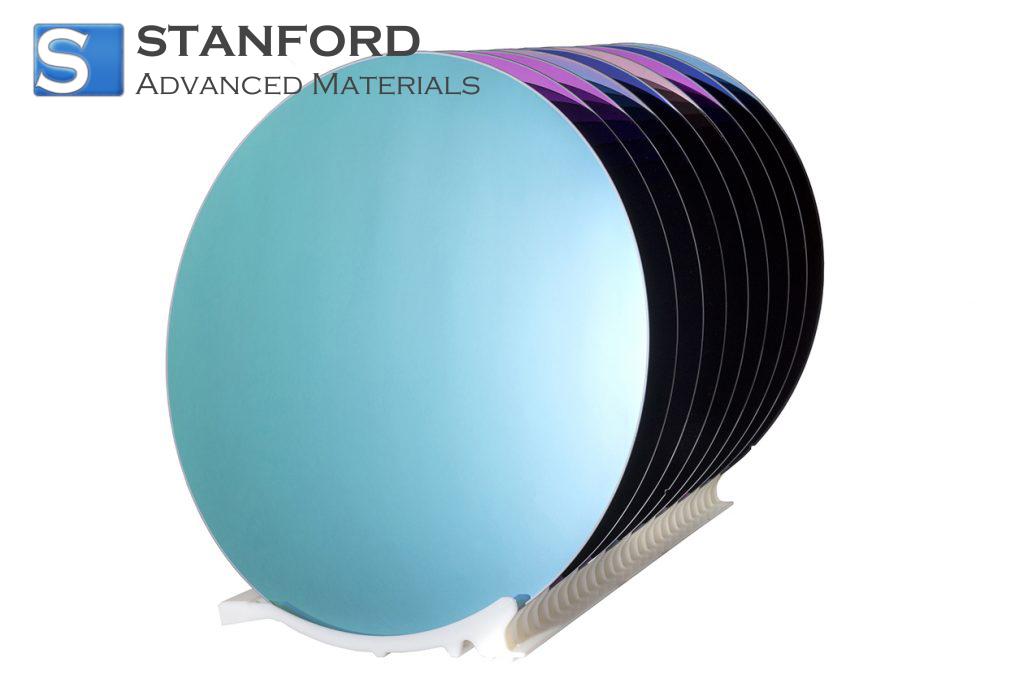

SC8593 Silicon-on-Insulator-Wafer SOI-Wafer (111) Durchmesser. 4 Zoll

Silizium-auf-Isolator-Wafer SOI-Wafer (111) Durchm. 4 Zoll Beschreibung

Unser Silicon-on-Insulator (SOI)-Wafer (111) mit einem Durchmesser von 4 Zoll bietet eine hervorragende elektrische Isolierung und ein hervorragendes Wärmemanagement und ermöglicht die Herstellung von Hochleistungsbauteilen. Die (111)-Ausrichtung eignet sich für Anwendungen, die einzigartige kristallografische Eigenschaften erfordern, wie z. B. fortschrittliche MEMS-Strukturen, Leistungselektronik und Sensorgeräte. Eine robuste Oxidschicht dient als hervorragender Isolator, der die parasitäre Kapazität reduziert und die Gesamteffizienz der Bauelemente verbessert. Die gleichmäßige obere Siliziumschicht sorgt für konsistente Dotierungsprofile und eignet sich daher gut für eine hochpräzise Verarbeitung.

Die unter strengen Qualitätsparametern hergestellten Wafer zeichnen sich durch eine außergewöhnlich ebene Oberfläche, minimale Defektdichten und eine streng kontrollierte Dicke aus. Jeder Wafer wird einer strengen Prüfung unterzogen, um die Industriestandards einzuhalten und zuverlässige und wiederholbare Ergebnisse in anspruchsvollen Produktionsumgebungen zu gewährleisten. Mit diesem SOI-Wafer können Forscher, Entwickler und Hersteller mit Zuversicht Innovationen entwickeln und eine Plattform nutzen, die für hochwertige Halbleiterprodukte der nächsten Generation konzipiert ist.

Silicon-on-Insulator Wafer SOI Wafer (111) Durchmesser 4 Zoll Anwendungen

Der Silicon-on-Insulator (SOI)-Wafer (111) mit einem Durchmesser von vier Zoll bietet eine überragende Transistorleistung, eine geringere parasitäre Kapazität und ausgezeichnete Isolationseigenschaften, was ihn zu einem wichtigen Substrat für Spitzentechnologie macht. Seine einzigartige Struktur aus Siliziumschichten, die durch eine isolierende Grabschicht getrennt sind, ermöglicht einen energieeffizienten Betrieb und eine verbesserte Haltbarkeit. Darüber hinaus gewährleistet seine Ausrichtung die präzise kristallografische Ausrichtung, die für moderne elektronische und optoelektronische Anwendungen unerlässlich ist.

1. elektronik- und halbleiteranwendungen

-Entwicklung von integrierten Hochgeschwindigkeitsschaltungen mit minimaler Verlustleistung

-Herstellung von rauscharmen Sensoren und Bildgebungsgeräten

-Entwicklung fortschrittlicher mikroelektromechanischer Systeme (MEMS) für die Unterhaltungselektronik

2 Anwendungen für Forschung und Entwicklung

-Erforschung neuer Gerätearchitekturen für die nächste Generation der Datenverarbeitung

-Prototyping von neuartigen photonischen Komponenten mit reduziertem Übersprechen

-Durchführung von Materialstudien zur Optimierung der elektronischen und optischen Eigenschaften

3. kommerzielle und industrielle Anwendungen

-Herstellung von energieeffizienten Solarzellen für erneuerbare Energiesysteme

-Integration in robuste Automobilsensormodule für verbesserte Sicherheit

-Herstellung von Präzisionsinstrumenten für chemische und pharmazeutische Prozesse

Silizium-auf-Isolator-Wafer SOI-Wafer (111) Dia. 4-Zoll-Gehäuse

Diese 4-Zoll (111) Silicon-on-Insulator-Wafer sind in vakuumversiegelten Behältern mit antistatischen Schaumstoffschichten verpackt, die jeden Wafer vor Stößen und Umweltverschmutzungen schützen. Für optimalen Schutz sollten sie in sauberen, feuchtigkeitskontrollierten Bereichen bei 20-25°C gelagert werden. Die doppelte Verpackung und die versiegelten Kassetten minimieren die Staubansammlung, während die optionale Stickstoffspülung die Kontamination weiter reduziert. Kundenspezifische Verpackungslösungen, einschließlich spezieller Träger und Etikettierung, sind erhältlich, um spezielle Handhabungs- und Transportanforderungen zu erfüllen.

Verpackung: Vakuumversiegelt, Holzkiste oder kundenspezifisch.

Silizium-auf-Isolator-Wafer SOI-Wafer (111) Durchm. 4 Zoll FAQs

Q1: Was sind die wichtigsten Materialeigenschaften der Silicon-on-Insulator Wafer SOI Wafer (111) Dia. 4 Zoll?

A1: Dieser SOI-Wafer besteht in der Regel aus einer kristallinen Silizium-Bauelementeschicht, die mit einem (111)-orientierten Handle-Wafer verbunden und durch eine vergrabene Oxidschicht (BOX) getrennt ist. Die Bauelementeschicht weist eine geringe Defektdichte auf, wodurch Versetzungen minimiert und die Bauelementleistung verbessert werden. Die Gleichmäßigkeit der Schichtdicke wird genau kontrolliert, und der elektrische Widerstand kann durch Dotierung angepasst werden. Insgesamt ermöglichen diese Eigenschaften eine hohe Zuverlässigkeit, thermische Stabilität und hervorragende Signalintegrität für moderne Halbleiteranwendungen.

Q2: Wie sollte dieser Silicon-on-Insulator Wafer (111) Dia. 4 Zoll gehandhabt und gelagert werden, um seine Integrität zu erhalten?

A2: Fassen Sie den Wafer nur in einer Reinraumumgebung mit zugelassenen Handschuhen und Pinzetten an, um Verunreinigungen und mechanische Beschädigungen zu vermeiden. Vermeiden Sie den direkten Kontakt mit der aktiven Oberfläche des Wafers. Lagern Sie den Wafer in einem Wafer-Carrier oder einem speziellen Transportbehälter und achten Sie auf minimale Vibrationen oder Temperaturschwankungen. Ein angemessener ESD-Schutz ist von entscheidender Bedeutung, daher tragen Erdungsmaßnahmen und antistatische Arbeitsplätze zum Schutz der empfindlichen Bauelementeschicht des Wafers bei.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Silicon-on-Insulator Wafer SOI Wafer (111) Dia. 4 Zoll?

A3: Diese Wafer werden in der Regel in Übereinstimmung mit den SEMI-Normen für Maßgenauigkeit, Dickentoleranz und Oberflächenqualität hergestellt. Die Hersteller sind häufig nach ISO 9001 zertifiziert, um robuste Qualitätsmanagementsysteme zu gewährleisten. Darüber hinaus können die Wafer strengen Kontrollen unterzogen werden, einschließlich Partikelüberwachung, Messungen der Gesamtdickenvariation (TTV) und Überprüfung der Defektdichte. Die Einhaltung der RoHS-Richtlinie und anderer Umweltvorschriften wird häufig überprüft, um die globalen Produktionsanforderungen zu erfüllen.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Der aus einem einkristallinen Siliziumsubstrat mit einer hochwertigen Oxidschicht gefertigte Silicon-on-Insulator Wafer (111) Dia. 4 Zoll weist außergewöhnliche elektrische Isolationsfähigkeiten auf, die die parasitären Kapazitäten minimieren. Dieses strategische Design sorgt für eine überragende Bauelementleistung, insbesondere bei anspruchsvollen integrierten Schaltungen und Power-Management-Anwendungen. Die kristalline (111)-Orientierung verbessert zudem die Gleichmäßigkeit der Dotierung und sorgt für konsistente Widerstandsprofile, die für fortschrittliche Elektronik unerlässlich sind.

Dünne Bauelementeschichten innerhalb der SOI-Waferstruktur ermöglichen geringere Leckströme und eine effiziente Wärmeableitung, was zu einer verbesserten Energieeffizienz für eine breite Palette von Produkten führt. Durch die Isolierung der aktiven Siliziumschicht auf einer Oxidmatrix bietet dieser Wafer eine robuste Beständigkeit gegen Latch-up und reduziert das Übersprechen, was ihn zur ersten Wahl für MEMS-Geräte der nächsten Generation und andere Präzisionssysteme macht.

2. Anwendungen in fortschrittlichen Industrien

Der in der Luft- und Raumfahrtelektronik häufig verwendete Silicon-on-Insulator Wafer (111) Dia. 4 Zoll bietet strategische thermische Stabilität und starke elektrische Isolierung, um extremen Bedingungen standzuhalten. Systeme in großen Höhen und im Weltraum profitieren häufig von seiner Strahlungstoleranz, da sie auch bei intensiver kosmischer Strahlung, die Standard-Siliziumwafern schaden könnte, zuverlässig funktionieren.

Dieser Wafer, der im Automobilsektor weit verbreitet ist, erfüllt die wachsenden Anforderungen an die Kraftstoffeffizienz und die Leistung von elektrischen Antriebssträngen. Verbesserte Leistungsmodule und sensorbasierte Sicherheitssysteme für Autos verlassen sich auf die verbesserte EMI-Beständigkeit der SOI-Struktur, die eine Hochgeschwindigkeits-Datenverarbeitung und genaue Messwerte in anspruchsvollen Umgebungen ermöglicht und letztlich den Weg für sicherere, intelligentere Fahrzeuge ebnet.
