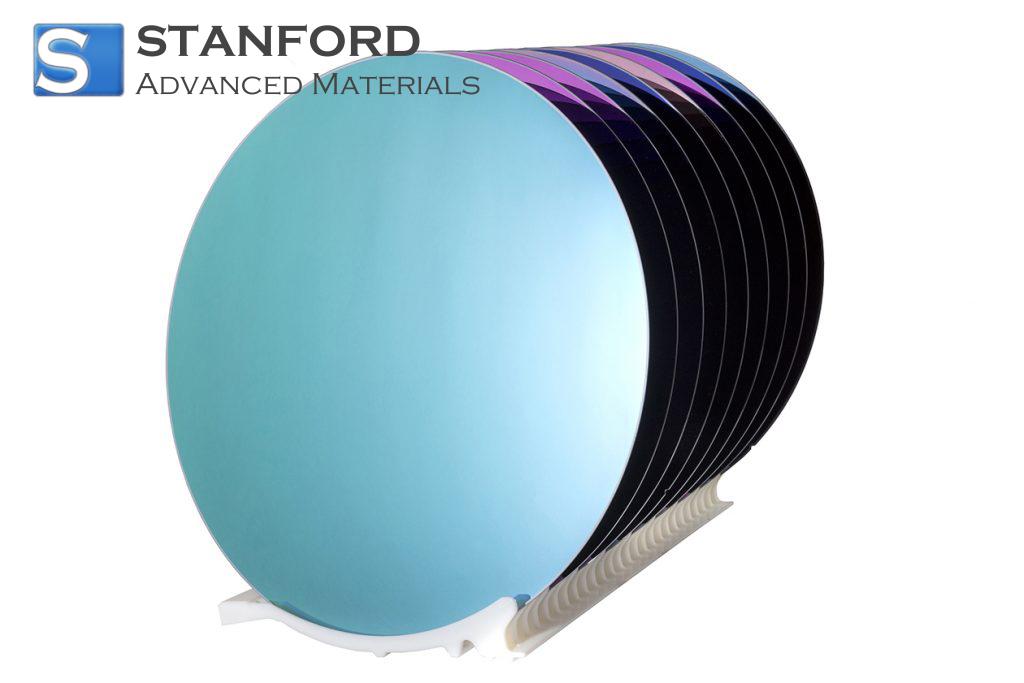

SC8592 Silicon-on-Insulator-Wafer SOI-Wafer (110) Durchmesser. 8 Zoll

Silizium-auf-Isolator-Wafer SOI-Wafer (110) Durchm. 8 Zoll Beschreibung

Der Silicon-on-Insulator (SOI)-Wafer mit (110)-Orientierung und einem Durchmesser von 8 Zoll bietet überlegene elektrische und mechanische Eigenschaften für eine breite Palette fortschrittlicher Halbleiteranwendungen. Seine (110)-Kristallausrichtung verbessert die Ladungsträgerbeweglichkeit und ist damit ideal für Hochleistungs-Mikroelektronik und Leistungsbauelemente. Die sorgfältig entwickelte Oxidschicht sorgt für eine wirksame dielektrische Isolierung, reduziert die parasitäre Kapazität und verbessert die Wärmeleitfähigkeit für eine höhere Zuverlässigkeit der Bauelemente. Dieses robuste Design unterstützt eine strenge Abmessungskontrolle, minimiert die Defektdichte und verbessert die Einheitlichkeit des Wafers insgesamt.

Jeder Wafer wird nach strengen Qualitätsstandards hergestellt und strengen Tests unterzogen, um minimale Verunreinigungen, gleichbleibende Dicke und hervorragende dielektrische Integrität zu gewährleisten. Diese branchenführenden Spezifikationen tragen dazu bei, den Energieverbrauch zu senken, die Betriebsgeschwindigkeit zu erhöhen und die Lebensdauer der Geräte zu verlängern. Ob in MEMS-Sensoren oder Hochgeschwindigkeitsprozessoren, diese SOI-Wafer bieten eine unübertroffene Leistung, um die Anforderungen der nächsten Generation von Halbleitertechnologien zu erfüllen.

Silicon-on-Insulator-Wafer SOI-Wafer (110) Durchm. 8 Zoll Anwendungen

Diese Silicon-on-Insulator (SOI)-Wafer mit (110)-Ausrichtung und 8-Zoll-Durchmesser bieten eine fortschrittliche Plattform für elektronische und photonische Hochleistungsanwendungen. Ihre Isolierschicht reduziert die parasitäre Kapazität und ermöglicht so eine höhere Geschwindigkeit und einen geringeren Stromverbrauch der Bauteile. In Kombination mit einer hervorragenden Wärmeleitfähigkeit und reduzierten Leckströmen helfen diese Wafer Forschern, Ingenieuren und Herstellern bei der Entwicklung innovativer Produkte in verschiedenen Branchen und erhöhen die Zuverlässigkeit und Präzision in kritischen Anwendungen.

1. elektronik- und halbleiteranwendungen

-Integrierte Hochgeschwindigkeits-CMOS-Schaltungen mit reduziertem Stromverbrauch

-Speicherbausteine mit geringem Leckstrom für verbesserte Datenspeicherung

-Photodetektoren für verbesserte Ladungsträgerbeweglichkeit und Signaldetektion

2) Medizinische und medizinische Geräte

-Biosensoren, die schnelle und genaue Diagnoseergebnisse liefern

-Minimalinvasive chirurgische Instrumente mit stabiler Leistung

-Implantierbare Chips zur präzisen Überwachung von Vitalparametern

3. forschung und entwicklung

-Prototyping fortschrittlicher Transistordesigns mit besserer Isolierung

-Entwicklung spezieller MEMS- und NEMS-Bauteile für innovative Sensoren

-Untersuchung der Integration neuartiger Materialien für die Mikroelektronik der nächsten Generation

Silizium-auf-Isolator-Wafer SOI-Wafer (110) Durchm. 8 Zoll Gehäuse

Diese (110)-orientierten 8-Zoll-SOI-Wafer (Silicon-on-Insulator) werden in einem versiegelten, statisch ableitenden Wafer-Träger versandt, um sie vor physischen und elektrostatischen Schäden zu schützen. Die Zwischenlage mit speziellem Schaumstoff sorgt für minimalen Oberflächenkontakt und verhindert Kratzer und Partikelkontamination. Die Lagerung erfolgt in einer trockenen, temperaturkontrollierten Umgebung, um die Produktintegrität zu erhalten. Eine Spülung mit hochreinem Stickstoff ist für zusätzlichen Schutz optional erhältlich. Maßgeschneiderte Verpackungskonfigurationen sind erhältlich, um spezifische Kundenanforderungen zu erfüllen und einen sicheren Transport und die Erhaltung der Waferqualität zu gewährleisten.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Silizium-auf-Isolator-Wafer SOI-Wafer (110) Durchm. 8 Zoll FAQs

Q1: Was sind die wichtigsten Materialeigenschaften von Silicon-on-Insulator Wafer SOI Wafer (110) Dia. 8 Zoll?

A1: Dieser Silicon-on-Insulator Wafer mit einer (110)-Ausrichtung bietet eine typischerweise dotierte Bauelementeschicht (p-Typ oder n-Typ), eine isolierende Oxidschicht, die für eine elektrische Isolierung sorgt, und einen stützenden Handle Wafer für mechanische Stabilität. Der Durchmesser von 8 Zoll gewährleistet eine große Oberfläche für die Bauelementeherstellung. Aufgrund der geringen Defektdichte, der gleichmäßigen Dicke und der hervorragenden Wärmeleitfähigkeit eignen sich diese Wafer für fortschrittliche Halbleiterprozesse und elektronische Hochleistungsanwendungen.

Q2: Wie sollten Silicon-on-Insulator Wafer SOI Wafer (110) Dia. 8 Zoll gehandhabt und gelagert werden?

A2: SOI-Wafer sollten in einer Reinraumumgebung mit puderfreien Handschuhen und nicht-metallischen Pinzetten gehandhabt werden, um Verunreinigungen oder Kratzer zu vermeiden. Lagern Sie sie in ihren Originalbehältern oder in speziellen Waferträgern, die sie vor mechanischer Belastung schützen. Temperatur und Luftfeuchtigkeit müssen genau kontrolliert werden, um Feuchtigkeitsaufnahme oder Verformung zu vermeiden. Regelmäßige Inspektions- und Reinigungsverfahren tragen dazu bei, eine gleichbleibende Oberflächenqualität für eine zuverlässige Bauelementeherstellung zu gewährleisten.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Silicon-on-Insulator Wafer SOI Wafer (110) Dia. 8 Zoll?

A3: Diese SOI-Wafer entsprechen in der Regel den SEMI M1-Normen für Waferabmessungen, Ebenheit und Sauberkeit. Die Hersteller folgen oft strengen Qualitätsmanagementsystemen nach ISO 9001 oder IATF 16949, um Konsistenz und Rückverfolgbarkeit zu gewährleisten. Elektrische und Oberflächeneigenschaften werden in der Regel mit standardisierten Messverfahren überprüft, z. B. Dickenmessung, Widerstandsprüfung und Defektkontrolle. Je nach Anwendungsbereich kann auch die Einhaltung von RoHS- und REACH-Vorschriften erforderlich sein.

Verwandte Informationen

1. Herstellungsprozess

Der Herstellungsprozess für den Silicon-on-Insulator Wafer SOI Wafer (110) Dia. 8 Zoll beginnt in der Regel mit der Vorbereitung des Handle-Wafers und des Device-Wafers. Der Handle-Wafer wird gründlich gereinigt, um mögliche Oberflächenverunreinigungen zu entfernen, während der Device-Wafer einem speziellen Bondverfahren unterzogen wird, um stabile Oxidschichten zu gewährleisten. Nach dem Bonden wird der kombinierte Wafer einer Hochtemperaturglühung unterzogen, um eine stabile Schnittstelle zu bilden, die die strukturelle Integrität während der nachfolgenden Präzisionsdünnungsschritte aufrechterhält.

Während der Ausdünnungsphase wird der Wafer sorgfältig auf die gewünschte Dicke reduziert, was letztendlich zu einer gleichmäßigen Siliziumschicht führt, die für eine konstante elektrische Leistung unerlässlich ist. Die (110)-Orientierung ermöglicht spezifische Vorteile bei der Kanalmobilität und verbessert die Fähigkeiten der Bauelemente in der Hochleistungsmikroelektronik. Abschließend wird der SOI-Wafer in mehreren Runden poliert und geprüft, um seine makellose Oberflächentopografie und Funktionalität zu bestätigen, bevor er für die Herstellung von Bauteilen geliefert wird.

2. Anwendungen in fortschrittlichen Industrien

Der wachsende Bedarf an Hochgeschwindigkeits- und energieeffizienten Geräten macht diesen Silicon-on-Insulator Wafer SOI Wafer (110) Dia. 8 Zoll zu einem wichtigen Substrat in Bereichen wie der Luft- und Raumfahrt, der Automobiltechnik und der medizinischen Messtechnik. Die verbesserten Isolationseigenschaften der SOI-Technologie begünstigen reduzierte Leckströme in Hochspannungsdesigns und gewährleisten ein konsistentes Bauteilverhalten auch unter rauen Umgebungsbedingungen. Darüber hinaus ist die (110)-Oberflächenausrichtung für ihre verbesserte Lochbeweglichkeit bekannt, was sie zu einer ausgezeichneten Wahl für Schaltungen macht, die eine hervorragende Transistorleistung erfordern.

Große Halbleiterhersteller nutzen diese 8-Zoll-SOI-Wafer, um integrierte Schaltungen mit minimalen parasitären Kapazitäten zu entwickeln, was zu einer schnelleren Signalübertragung führt. Darüber hinaus bietet die verbesserte thermische Isolierung zwischen den Schichten eine höhere Zuverlässigkeit der Komponenten, was die SOI-Plattform zu einer bevorzugten Wahl für kompakte elektronische Module macht. Anspruchsvolle Anwendungen profitieren so von einem geringeren Stromverbrauch, einer verbesserten Packungsdichte und einem Wettbewerbsvorteil bei Spitzeninnovationen.
