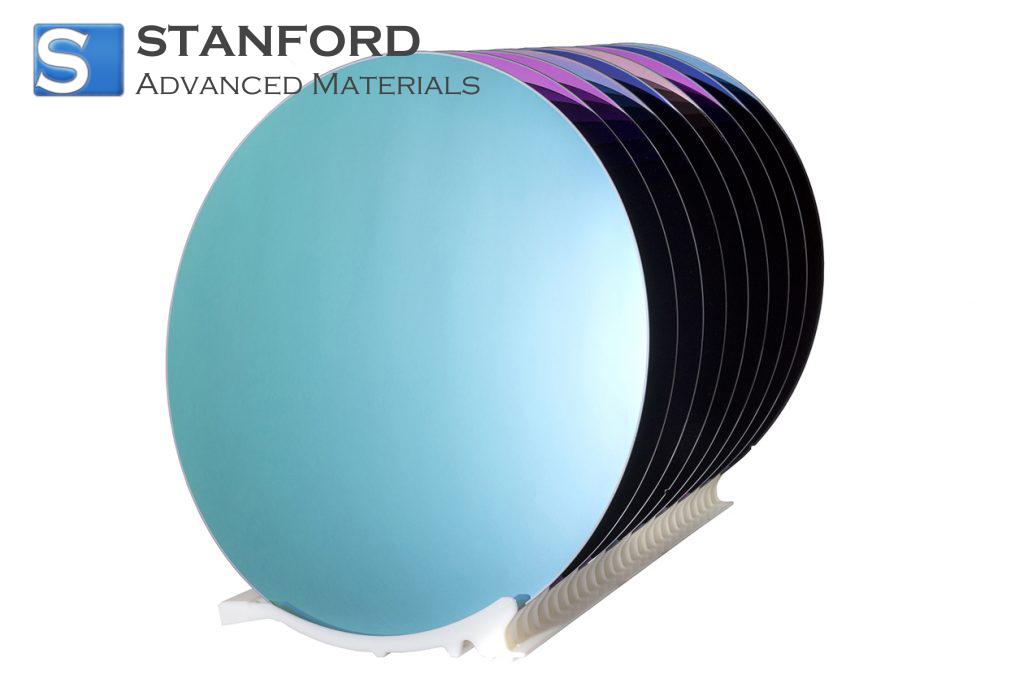

SC8591 Silicon-on-Insulator-Wafer SOI-Wafer (110) Durchmesser. 6 Zoll

Silizium-auf-Isolator-Wafer SOI-Wafer (110) Durchm. 6 Zoll Beschreibung

Der Silicon-on-Insulator Wafer (110), Dia. 6 Zoll, wurde sorgfältig entwickelt, um außergewöhnliche Materialeigenschaften für moderne Halbleiteranwendungen zu bieten. Seine (110)-Kristallausrichtung verbessert die Ladungsträgerbeweglichkeit und ist damit ideal für Hochleistungs-Logik- und Leistungsbauelemente. Der mit einer robusten SOI-Struktur ausgestattete Wafer gewährleistet eine hervorragende elektrische Isolierung zwischen der Bauelementeschicht und dem Trägersubstrat, was zu einem geringeren Leckstrom, einem niedrigeren Stromverbrauch und einem verbesserten Wärmemanagement führt.

Der Wafer erfüllt strenge Qualitätsstandards und zeichnet sich durch hohe Gleichmäßigkeit, minimale Dickenschwankungen und eine außergewöhnlich glatte Oberfläche aus. Seine geringe Fehlerdichte ermöglicht gleichbleibende Ergebnisse über mehrere Produktionszyklen hinweg und unterstützt die Präzisionsfertigung modernster MEMS, Sensoren und anderer mikroelektronischer Komponenten. Ob in der Forschung oder in der Massenproduktion, der Silicon-on-Insulator Wafer (110), Dia. 6 Zoll erfüllt zuverlässig die Anforderungen des modernen Halbleiterdesigns und hilft Ihnen, eine optimale Leistung und langfristige Zuverlässigkeit der Bauteile zu erreichen.

Silizium-auf-Isolator-Wafer SOI-Wafer (110) Durchm. 6 Zoll Anwendungen

Silizium-auf-Isolator-Wafer (110) Ø. 6 Zoll ist bekannt für seine hervorragenden Isolationseigenschaften und seine geringe parasitäre Kapazität. Dieses hochentwickelte Substrat ermöglicht die Herstellung von Hochleistungsbauelementen in Branchen, in denen es auf Präzision und Effizienz ankommt. Die (110)-Kristallausrichtung verbessert die Ladungsträgerbeweglichkeit und sorgt für einen schnelleren Betrieb der Bauelemente. Durch die Kombination von Einheitlichkeit im Wafer-Maßstab und robuster struktureller Integrität erweist sich dieser Wafer als unverzichtbar für modernste Elektronik, Lösungen im Gesundheitswesen und fortschrittliche wissenschaftliche Forschung.

1. elektronik- und halbleiteranwendungen

-Hochgeschwindigkeitstransistoren und integrierte Schaltungen, die von einer geringeren parasitären Kapazität profitieren

-Präzisionssensoren, die stabile, hochwertige Substrate erfordern

-Fortschrittliche Solarzellen, die eine erhöhte Ladungsträgerbeweglichkeit für einen verbesserten Wirkungsgrad nutzen

2. medizinische Geräte und Gesundheitswesen

-Implantierbare Biosensoren, die zuverlässige und biokompatible Wafersubstrate erfordern

-Module für Diagnosegeräte, die auf ultradünne, leistungsstarke Schichten angewiesen sind

3. forschung und wissenschaftliche instrumente

-Experimentelle mikroelektromechanische Systeme (MEMS), die eine präzise Herstellung von Geräten erfordern

-Analyseinstrumente, die stabile, rauscharme Plattformen für genaue Messungen benötigen

Silizium-auf-Isolator-Wafer SOI-Wafer (110) Durchm. 6 Zoll Gehäuse

Diese Silicon-on-Insulator-Wafer (110) mit einem Durchmesser von 6 Zoll werden in speziellen Waferträgern versandt, die mit statisch ableitenden Materialien ausgekleidet sind. Jeder Wafer ist durch Schutzeinsätze getrennt, um Oberflächenbeschädigungen und Verunreinigungen zu vermeiden. Sie werden in stickstoffgespülten Verpackungen versiegelt, um eine feuchtigkeitsfreie Umgebung zu gewährleisten, und in temperatur- und feuchtigkeitskontrollierten Umgebungen gelagert. Kundenspezifische Beschriftungen, Verpackungskonfigurationen und Handhabungsanweisungen können auf die jeweiligen Anforderungen zugeschnitten werden, um optimalen Schutz und Unversehrtheit während des Transports zu gewährleisten.

Verpackung: Vakuumversiegelt, Holzkiste oder kundenspezifisch.

Silicon-on-Insulator-Wafer SOI-Wafer (110) Durchm. 6 Zoll FAQs

Q1: Was sind die wichtigsten Materialeigenschaften von Silicon-on-Insulator Wafer SOI Wafer (110) Dia. 6 Zoll?

A1: Die (110)-Kristallausrichtung bietet eine verbesserte Ladungsträgerbeweglichkeit für bestimmte Bauelementanwendungen und eignet sich daher ideal für Hochleistungs-CMOS- und Leistungskomponenten. Die obere Siliziumschicht zeichnet sich in der Regel durch eine geringe Defektdichte und eine kontrollierte Dickengleichmäßigkeit aus, um die Bauelementkonsistenz zu gewährleisten. Die Isolatorschicht, die in der Regel aus einem vergrabenen Oxid (BOX) besteht, bietet eine elektrische Isolierung und eine geringere parasitäre Kapazität, was höhere Geschwindigkeiten und geringere Leckagen in modernen Halbleiterdesigns fördert.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Tragen Sie stets Reinraumhandschuhe, um eine Verunreinigung der Waferoberfläche zu vermeiden, und fassen Sie sie an den Kanten an, um den Kontakt mit dem aktiven Bereich zu minimieren. Lagern Sie Wafer in geeigneten Kassetten oder Trägern, die eine Polsterung bieten, um mechanische Belastungen zu vermeiden. Sorgen Sie für eine saubere Umgebung mit niedriger Luftfeuchtigkeit und stabiler Temperaturkontrolle, um die Qualität der BOX und der obersten Siliziumschicht zu erhalten und Defekte und Oxidationsprobleme im Laufe der Zeit zu vermeiden.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Silicon-on-Insulator Wafer SOI Wafer (110) Dia. 6 Zoll?

A3: Diese Wafer entsprechen in der Regel den SEMI-Normen für Durchmesser, Dicke, Ebenheit und Kristallorientierung. Sie werden auch nach ISO 9001 für die Produktionskonsistenz und ISO 14001 für das Umweltmanagement geprüft. Die Hersteller wenden oft strenge Inline-Messverfahren für die Gleichmäßigkeit der Dicke und die Fehlerdichte an und können Konformitätszertifikate ausstellen, um sicherzustellen, dass die Wafer die strengen Leistungs- und Zuverlässigkeitsanforderungen der Halbleiterindustrie erfüllen.

Verwandte Informationen

1. Herstellungsprozess

Eine sorgfältige Planung und firmeneigene Bonding-Techniken sind für die Herstellung eines Silicon-on-Insulator-Wafers (110) Dia. 6 Zoll. Bei der Herstellung wird eine dünne Siliziumschicht sorgfältig auf einen Handle-Wafer geklebt, wobei dazwischen eine isolierende Oxidschicht eingekapselt wird. Diese Struktur gewährleistet hervorragende Isolationseigenschaften, die ideal für elektronische Hochgeschwindigkeitsschaltungen sind. Darüber hinaus wenden die Hersteller Präzisionsschneide- und Polierverfahren an, um eine einheitliche Oberflächenbeschaffenheit und präzise Dickenanforderungen zu erreichen und so die funktionelle Leistung des Wafers zu optimieren.

Fachmännische Qualitätskontrollen in jedem Entwicklungsstadium garantieren, dass nur ordnungsgemäß ausgerichtete (110) Wafer zu den nachfolgenden Schritten gelangen. Während des Bondens bestätigen fortschrittliche Partikelinspektionssysteme die Sauberkeit, während die robotergestützte Handhabung die Verunreinigung erheblich reduziert. Die abschließenden thermischen Prozesse nach dem Bonden werden sorgfältig kontrolliert, um die mechanische Integrität des Wafers zu erhalten. Diese Liebe zum Detail senkt die Fehlerquote, was zu einer längeren Lebensdauer der Geräte und einer höheren Ausbeute für die Hersteller führt.

2. Anwendungen in fortschrittlichen Industrien

Die Luft- und Raumfahrtindustrie nutzt diesen speziellen Silicon-on-Insulator Wafer (110) Dia. 6 Zoll für die Herstellung miniaturisierter Sensoren und strahlungsbeständiger Komponenten. Die robuste isolierende Oxidschicht reduziert parasitäre Kapazitäten und trägt so zu einer hohen Signalklarheit und einem geringen Stromverbrauch bei. Das Ergebnis sind effiziente, kompakte Systeme, die auch unter rauen Umgebungsbedingungen funktionsfähig bleiben. Darüber hinaus hilft die mechanische Stabilität der (110)-Ausrichtung bei der Herstellung von Geräten, die für extreme Vibrationen oder Temperaturschwankungen vorgesehen sind.

Modernste biomedizinische Messgeräte profitieren ebenfalls erheblich von den fortschrittlichen Eigenschaften dieses SOI-Wafers. Die verbesserte elektrische Isolierung ermöglicht eine genauere Messung von Biosignalen und verbessert so die Diagnosegenauigkeit bei medizinischen Sensoren und Implantaten. Laufende Forschungsarbeiten werden die Fähigkeiten des Wafers weiter erschließen und ausbauen, was das Potenzial für neue Durchbrüche bei der Patientenüberwachung und -behandlung bietet.
