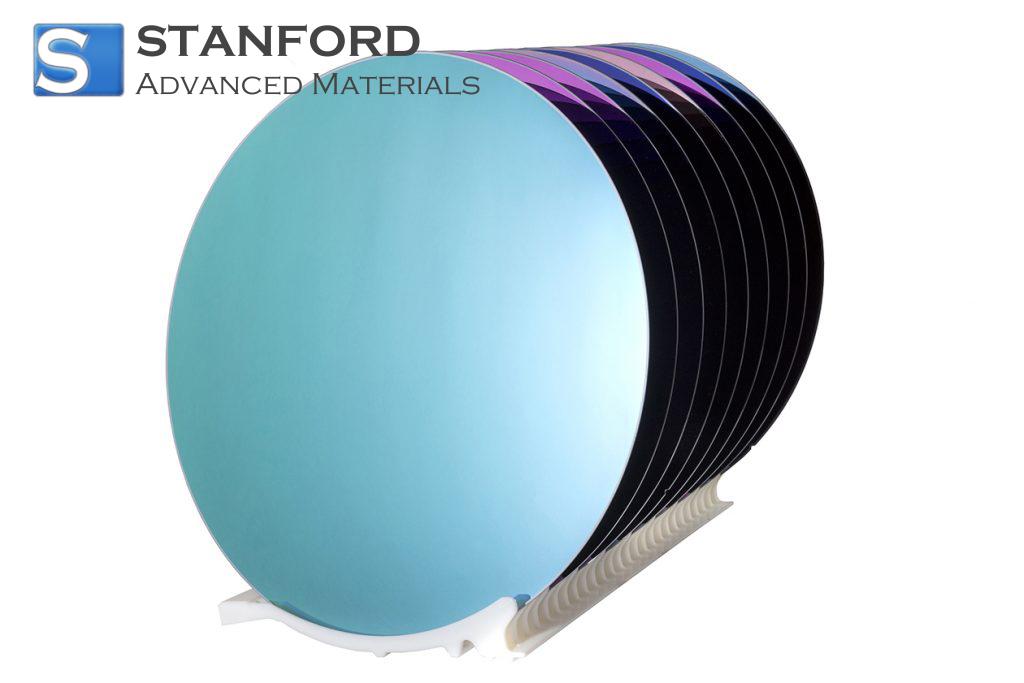

SC8589 Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 8 Zoll

Silizium-auf-Isolator-Wafer SOI-Wafer (100) Durchm. 8 Zoll Beschreibung

Unser Silicon-on-Insulator (SOI)-Wafer (100) mit einem Durchmesser von 8 Zoll wurde entwickelt, um eine hervorragende elektrische Isolierung, eine reduzierte parasitäre Kapazität und eine hervorragende thermische Leistung zu bieten. Durch das Bonden einer hochwertigen Siliziumschicht auf ein isolierendes Substrat erreichen diese Wafer eine bemerkenswerte Geräteintegrität und minimieren Leckströme. Die einheitliche obere Siliziumschicht garantiert eine gleichbleibende Dicke und ermöglicht so eine strengere Prozesskontrolle und eine optimierte Bauelementeherstellung. Diese hochreine Materialstruktur ist besonders vorteilhaft für die Senkung des Stromverbrauchs, die Erhöhung der Geschwindigkeit und die Steigerung der allgemeinen Zuverlässigkeit von Halbleiterkomponenten.

Diese SOI-Wafer eignen sich ideal für modernste Mikroprozessoren, Stromversorgungsgeräte und Sensoranwendungen, bei denen Leistung und Präzision an erster Stelle stehen. Jeder Wafer wird nach strengen Qualitätsstandards hergestellt, einschließlich strenger Dickenkontrolle und Fehlerprüfung, und weist eine ausgezeichnete Homogenität und Gesamtkonsistenz auf. Das Ergebnis ist eine robuste Plattform, die fortschrittliches Gerätedesign, hohe Erträge und verbesserte Zuverlässigkeit in anspruchsvollen technologischen Umgebungen unterstützt.

Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 8 Zoll Anwendungen

Silicon-on-Insulator (SOI) Wafer (100) Dia. 8 Zoll bietet robuste Leistung für eine Reihe von Technologien der nächsten Generation. Diese Wafer sind mit einer Isolierschicht versehen, die die Isolation der Bauteile verbessert und Interferenzen reduziert. Sie bieten eine hervorragende Leistung und Energieeffizienz. Ihre außergewöhnlichen thermischen Eigenschaften und die präzise Dickensteuerung unterstützen die Anforderungen der modernen Fertigung und machen sie zur ersten Wahl für verschiedene Branchen, die die Grenzen der Innovation erweitern wollen.

1: Elektronik und Halbleiterherstellung

-Anwendung 1: Hochleistungsfähige integrierte Schaltkreise für die Unterhaltungselektronik, die durch die Verringerung der parasitären Kapazität die Geschwindigkeit und die Energieeffizienz erhöhen

-Anwendung 2: Fortschrittliche Transceiver für die Telekommunikation, die von stabilen Isolierschichten profitieren, die die Signalintegrität verbessern

2: Medizinische Geräte und Geräte für das Gesundheitswesen

-Anwendung 1: Miniaturisierte Sensoren für Patientenüberwachungssysteme, die die präzise Schichtdicke des Wafers nutzen, um zuverlässige diagnostische Ergebnisse zu erzielen

-Anwendung 2: Implantierbare medizinische Geräte, die einen geringen Stromverbrauch und ein hervorragendes Wärmemanagement erfordern

3: Forschung und wissenschaftliche Instrumente

-Anwendung 1: Hochauflösende bildgebende Detektoren für Analysegeräte, bei denen die Isolierschicht zur Verringerung des Rauschens und zur Verbesserung der Genauigkeit beiträgt

-Anwendung 2: Entwicklungsplattformen für die Nanotechnologieforschung der nächsten Generation, die eine gleichbleibende Leistung unter anspruchsvollen Laborbedingungen ermöglichen

Silizium-auf-Isolator-Wafer SOI-Wafer (100) Durchm. 8 Zoll Verpackung

Die Verpackung umfasst Wafer-Kassetten, die mit ESD-sicherem Schaumstoff ausgekleidet und in vakuumverpackten antistatischen Beuteln versiegelt sind, um eine minimale Kontamination zu gewährleisten. Das Produkt sollte bei Raumtemperatur in einer sauberen, feuchtigkeitskontrollierten Umgebung gelagert werden. Bei längerer Lagerung kann eine schützende Stickstoffspülung angewendet werden. Etikettierung und spezielle Verpackungslösungen sind verfügbar, um besonderen Anforderungen gerecht zu werden, einschließlich kundenspezifischer Tray-Designs für Stapelung oder Versand. Dies trägt dazu bei, die Integrität des Wafers während der Handhabung und des Transports zu erhalten.

Verpackung: Vakuumversiegelt, Holzkiste oder kundenspezifisch.

Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 8 Zoll FAQs

Q1: Was sind die wichtigsten Materialeigenschaften von Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 8 Zoll?

A1: Diese Wafer weisen in der Regel eine Bauelementeschicht aus leicht dotiertem oder undotiertem kristallinem Silizium über einer vergrabenen Oxidschicht auf, deren Dicke üblicherweise zwischen 100 nm und mehreren Mikrometern liegt. Das Substrat ist ein standardmäßig (100) orientierter Siliziumwafer mit einem Durchmesser von 8 Zoll. Sie bieten eine außergewöhnliche elektrische Isolierung, eine geringere parasitäre Kapazität und eine verbesserte Leistung in integrierten Schaltungen und unterstützen gleichzeitig fortschrittliche Herstellungsprozesse, die eine hohe Durchbruchspannung und thermische Stabilität ermöglichen.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Silicon-on-Insulator-Wafer erfordern eine sorgfältige Handhabung, um Oberflächenschäden und Partikelkontamination zu vermeiden. Tragen Sie stets puderfreie Handschuhe und verwenden Sie nicht scheuernde Pinzetten oder Wafer-Handhabungsgeräte. Lagern Sie die Wafer in sauberen, kontrollierten Umgebungen mit niedriger Luftfeuchtigkeit und minimalen Partikeln in der Luft. Verwenden Sie standardisierte Waferträger oder -kassetten, die jeden Wafer einzeln sichern, und halten Sie die Temperatur stabil, um die Integrität des vergrabenen Oxids zu erhalten und stressbedingte Defekte zu minimieren.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 8 Zoll?

A3: Diese Wafer entsprechen im Allgemeinen den SEMI M1-Spezifikationen für Durchmesser, Dicke und Oberflächenbeschaffenheit, wodurch Konsistenz und Kompatibilität mit Halbleiterverarbeitungswerkzeugen gewährleistet werden. Die Hersteller arbeiten in der Regel mit ISO 9001-zertifizierten Qualitätsmanagementsystemen, die eine strenge Überwachung der Produktionsschritte und Rückverfolgbarkeit gewährleisten. Darüber hinaus tragen fortschrittliche Messtechniken wie laserbasierte Dickenmessungen und Wafer-Mapping dazu bei, strenge Toleranzen einzuhalten und eine verifizierte Konformität bei der Endkontrolle zu gewährleisten.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Silicon-on-Insulator (SOI)-Wafer mit einer (100)-Ausrichtung und einem Durchmesser von 8 Zoll sind so konzipiert, dass sie im Vergleich zu herkömmlichen Siliziumsubstraten eine bessere elektrische Leistung und thermische Stabilität aufweisen. Diese Wafer enthalten in der Regel eine dünne Siliziumschicht, die mit einer hochwertigen Oxidschicht verbunden ist, die als effektiver Isolator dient und dazu beiträgt, parasitäre Kapazitäten zu verringern. Folglich profitieren die auf diesen Wafern hergestellten Bauelemente von reduzierten Leckströmen, schnelleren Schaltgeschwindigkeiten und minimierter Verlustleistung - ideal für Anwendungen, die sowohl Effizienz als auch Zuverlässigkeit erfordern.

Durch fortschrittliche Technik weisen diese SOI-Wafer auch eine verbesserte mechanische Festigkeit auf, die engere Designregeln zulässt, ohne die strukturelle Integrität zu beeinträchtigen. Die dickere Handle-Schicht des Substrats bietet ausreichend Steifigkeit, um hochpräzise Prozesse zu unterstützen und gleichzeitig eine gleichbleibende Oberflächenebenheit zu gewährleisten. Diese Kombination von Merkmalen verleiht dem SOI-Wafer mit einem Durchmesser von 8 Zoll einen Wettbewerbsvorteil, da er robuste Substrateigenschaften mit den wesentlichen elektrischen Vorteilen der isolierenden Oxidschicht verbindet.

2. Anwendungen in fortschrittlichen Industrien

Viele Spitzensektoren verlassen sich auf diese (100) orientierten SOI-Wafer für die Herstellung hochleistungsfähiger integrierter Schaltkreise, bildgebender Sensoren und Hochfrequenzkomponenten. Luft- und Raumfahrtunternehmen schätzen die inhärente Strahlungstoleranz und die robuste elektrische Isolierung, die die SOI-Technologie bietet, um eine zuverlässige Leistung unter extremen Betriebsbedingungen zu gewährleisten. Die isolierenden Eigenschaften des Wafers führen direkt zu einer verbesserten Signalintegrität, was besonders wichtig ist, wenn eine gleichbleibende Leistung im Vordergrund steht.

Durch die Verwendung eines Formats mit einem Durchmesser von 8 Zoll können die Hersteller außerdem eine höhere Ausbeute an Bauelementen erzielen, was zu einer kostengünstigen Produktion und einer schnelleren Markteinführung führt. Branchen wie die Automobilelektronik, in der fortschrittliche Fahrerassistenzsysteme stärkere On-Board-Rechen- und Sensorfunktionen erfordern, profitieren erheblich von diesen größeren SOI-Substraten. Auch in der Unterhaltungselektronik nutzen die Ingenieure das optimierte Design und die Isolierschicht des Wafers, um kompaktere, energieeffizientere Geräte herzustellen, ohne dass die Funktionalität darunter leidet.
