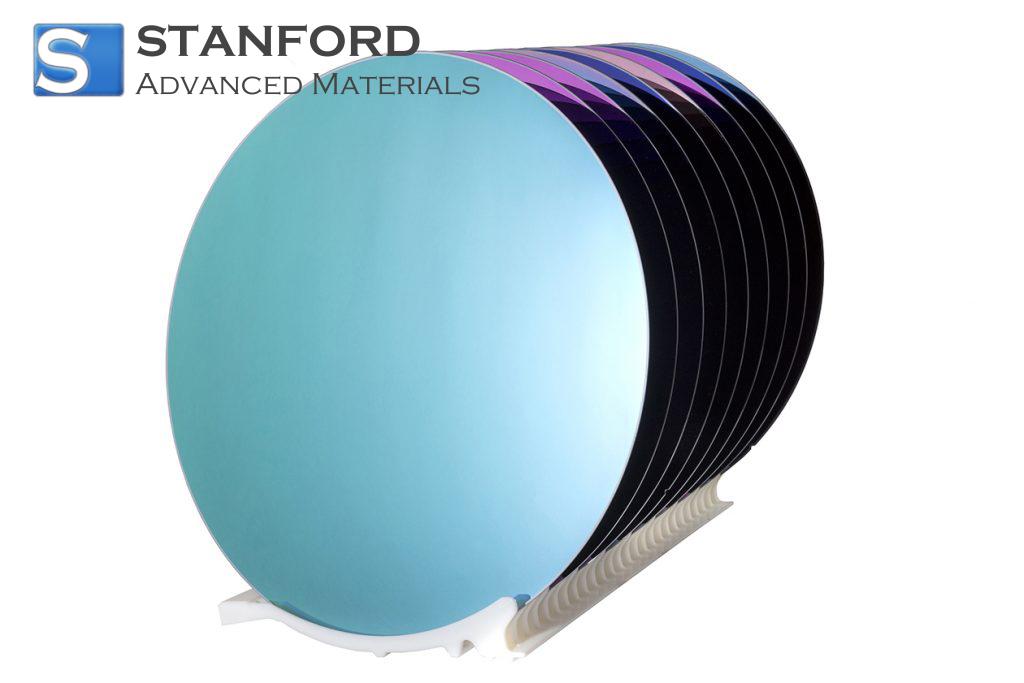

Eingestellt (Ausgelaufen) SC8588 Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 6 Zoll

Silizium-auf-Isolator-Wafer SOI-Wafer (100) Durchm. 6 Zoll Beschreibung

Dieser hochwertige SOI-Wafer mit einem Durchmesser von 6 Zoll und einer (100)-Ausrichtung wurde präzise entwickelt, um außergewöhnliche Leistung und Zuverlässigkeit zu bieten. Durch den Einsatz der fortschrittlichen Silizium-auf-Isolator-Technologie besteht jeder Wafer aus einer Silizium-Bauelementeschicht, einer vergrabenen Oxidschicht und einem robusten Handle-Substrat, das eine reduzierte Übergangskapazität und ein verbessertes Wärmemanagement gewährleistet.

Dieser Wafer ist ideal für CMOS- und MEMS-Anwendungen, die einen niedrigen Stromverbrauch, eine schnelle Signalverarbeitung und eine verbesserte Isolierung erfordern. Die strikte Einhaltung von Qualitätskontrollstandards - von der Kristallzüchtung bis zur Endkontrolle - garantiert minimale Oberflächendefekte, eine gleichmäßige Schichtdicke und eine ausgezeichnete mechanische Stabilität. Dank gleichmäßiger Dotierungskonzentrationen und einer perfekt ebenen Oberfläche gewährleisten diese Wafer eine zuverlässige Bauelementeherstellung und treiben Innovationen in der Mikroelektronik und Sensortechnologie voran.

Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 6 Zoll Anwendungen

Silicon-on-Insulator (SOI)-Wafer mit (100)-Ausrichtung und einem Durchmesser von 6 Zoll bieten eine außergewöhnliche Leistung und Zuverlässigkeit für eine breite Palette fortschrittlicher Technologien. Ihre einzigartige Struktur mit einer Isolierschicht zwischen dem Siliziumsubstrat und der oberen Siliziumschicht ermöglicht eine Minimierung der parasitären Kapazität, reduzierte Leckströme und eine verbesserte Isolierung der Bauelemente. Diese Vorteile unterstützen einen effizienten und präzisen Betrieb und machen SOI-Wafer ideal für anspruchsvolle Anwendungen in Industrie, Forschung und Handel.

1. Industrielle Anwendungen

- Anwendung 1: Leistungsstarke Sensorherstellung in Automobilsystemen, Verbesserung der Genauigkeit und Zuverlässigkeit.

- Anwendung 2: Robuste integrierte Schaltungen für die Herstellung von Unterhaltungselektronik, die die Energieeffizienz verbessern und die Wärmeentwicklung reduzieren.

2. Anwendungen in der Forschung

- Anwendung 1: Prototyping von fortschrittlichen Halbleiterbauelementen für akademische und firmeneigene F&E-Labors, um technologische Durchbrüche zu erforschen.

- Anwendung 2: Erforschung neuartiger Transistordesigns, Unterstützung von Spitzenforschung zu neuen Materialien und Strukturen.

3. Kommerzielle Anwendungen

- Anwendung 1: Herstellung von Telekommunikationskomponenten der nächsten Generation, die eine schnellere Datenübertragung und geringere Signalverluste ermöglichen.

- Anwendung 2: Entwicklung energieeffizienter Elektronik für Anwendungen im Bereich der erneuerbaren Energien, die eine zuverlässige Stromerzeugung und -verteilung ermöglicht.

Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 6 Zoll Verpackung

Jeder 6-Zoll (100) Silicon-on-Insulator Wafer wird in einem doppellagigen, vakuumversiegelten Beutel mit antistatischen Schaumstoffeinlagen zum Schutz vor Stößen geliefert. Um die Qualität zu erhalten, sollten die Wafer in einer staubfreien Umgebung mit niedriger Luftfeuchtigkeit gelagert werden. Schutzhandschuhe und Reinraum-Handhabungsprotokolle verhindern eine Kontamination. Zu den Anpassungsmöglichkeiten gehören spezielle Verpackungsmaterialien, kundenspezifische Etikettierung und maßgeschneiderte Losgrößen. Dies gewährleistet umfassenden Schutz, gleichbleibende Leistung und flexible Lösungen für verschiedene Anwendungen.

Verpackung: Vakuumversiegelt, Holzkiste oder kundenspezifisch.

Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 6 Zoll FAQs

Q1: Was sind die wichtigsten Materialeigenschaften von Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 6 Zoll?

A1: Silicon-on-Insulator (SOI)-Wafer bestehen in der Regel aus einer monokristallinen Silizium-Deckschicht, einer vergrabenen Oxidschicht und einem Silizium-Handle-Substrat. Die Dicke der oberen Siliziumschicht wird genau kontrolliert, um eine gleichbleibende Leistung der Bauteile zu gewährleisten. Zu den wichtigsten Eigenschaften gehören eine (100)-Kristallorientierung, ein Durchmesser von 6 Zoll, eine geringe Defektdichte und eine hohe elektrische Isolierung durch das vergrabene Oxid. Diese Wafer bieten eine reduzierte parasitäre Kapazität, ein verbessertes Wärmemanagement und eine ausgezeichnete Dimensionsstabilität.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Um eine sichere Handhabung zu gewährleisten, tragen Sie stets Reinraumhandschuhe und vermeiden Sie den direkten Kontakt mit den Waferoberflächen. Treffen Sie antistatische Vorkehrungen und lagern Sie die Wafer in ordnungsgemäß beschrifteten, inerten Behältern. Sorgen Sie für eine stabile Umgebung mit kontrollierter Temperatur und Luftfeuchtigkeit, um eine Kontamination oder Feuchtigkeitsaufnahme zu verhindern. Fassen Sie die Wafer nur an den Kanten an, um das Risiko einer Oberflächenbeschädigung zu verringern. Regelmäßige Inspektionen auf Partikel oder Defekte vor den Prozessschritten.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 6 Zoll?

A3: Diese Wafer entsprechen in der Regel den SEMI M1-Normen, die Maßtoleranzen, Dickengleichmäßigkeit und Ebenheit der Wafer vorschreiben. Die Hersteller sind häufig nach ISO 9001 zertifiziert, um ein konsistentes Qualitätsmanagement während der gesamten Produktion nachzuweisen. Zusätzliche Prüfprotokolle, wie z. B. optische Inspektionen, Messungen der Oberflächenrauhigkeit und elektrische Tests, bestätigen die Leistung und Zuverlässigkeit der Geräte. Die Rückverfolgbarkeit wird durch eine detaillierte Chargendokumentation sichergestellt, die die Produktkonsistenz und die Einhaltung der Branchenvorschriften gewährleistet.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Der Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 6 Zoll bietet aufgrund seiner Schichtstruktur, die aus einer dünnen Bauelementeschicht besteht, die durch ein isolierendes Oxid vom Hauptsubstrat getrennt ist, eine außergewöhnliche elektrische Isolierung. Diese Architektur trägt dazu bei, den Stromverbrauch zu senken, die Schaltgeschwindigkeit zu erhöhen und die parasitären Kapazitäten zu verringern, was sich besonders bei modernsten Halbleiteranwendungen als vorteilhaft erweist. Mit seiner (100)-Kristallorientierung bietet der Wafer optimale Bedingungen für eine gleichmäßige Dotierstoffdiffusion und ein gleichmäßiges Epitaxiewachstum, was eine hohe Qualität der Bauelemente in der Mikroelektronik gewährleistet.

Ein weiterer großer Vorteil liegt in der Fähigkeit des Wafers, Leckströme zu minimieren, was zu einer deutlichen Verbesserung der allgemeinen Zuverlässigkeit der Bauelemente führt. Durch den Einbau einer hochwertigen Oxidschicht erreicht der Wafer ein hervorragendes Wärmemanagement und eine verbesserte Durchbruchsspannung, was besonders in der Leistungselektronik und bei HF-Schaltungsdesigns entscheidend ist. Diese Eigenschaften machen den SOI-Wafer (100) Dia. 6 Zoll zu einem starken Konkurrenten für Anwendungen, die eine gleichbleibende Qualität, minimale elektrische Störungen und einen zuverlässigen Betrieb in komplexen integrierten Systemen erfordern.

2. Anwendungen in fortschrittlichen Industrien

Spitzenindustrien nutzen die einzigartigen Eigenschaften dieses Wafers zur Entwicklung von Photovoltaik, Automobilsensoren und fortschrittlichen Mikroprozessoren, die von einer engeren Geräteintegration und verbesserter Betriebseffizienz profitieren. Das hohe Maß an Isolierung in der Bauelementeschicht reduziert das Übersprechen zwischen den Komponenten erheblich und eignet sich daher ideal für kompakte Chip-Layouts, bei denen präzise Signalintegrität eine Priorität ist. Darüber hinaus unterstützt die kontrollierte Dicke sowohl der Bauelementeschicht als auch der Oxidschicht die Anpassung an spezifische Designanforderungen - ein Vorteil in aufstrebenden Märkten, die sich auf eine maßgeschneiderte Halbleiterproduktion konzentrieren.

Weitere Anwendungsfälle konzentrieren sich auf mikroelektromechanische Systeme (MEMS), bei denen die Stabilität und mechanische Haltbarkeit des Wafers entscheidende Vorteile bei der Entwicklung von Sensoren und Aktoren bieten. Ingenieure, die Biosensoren und optische Schaltkreise entwickeln, schätzen auch die niedrigen Fehlerraten des Wafers, die eine genaue Signalerfassung und Reproduzierbarkeit der Geräte ermöglichen. Diese Vielseitigkeit in Verbindung mit der zuverlässigen Einheitlichkeit des Substrats sorgt dafür, dass Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 6 Zoll weiterhin eine bevorzugte Wahl für zukunftsorientierte Industrien ist, die die Grenzen der Miniaturisierung und Funktionalität erweitern wollen.
