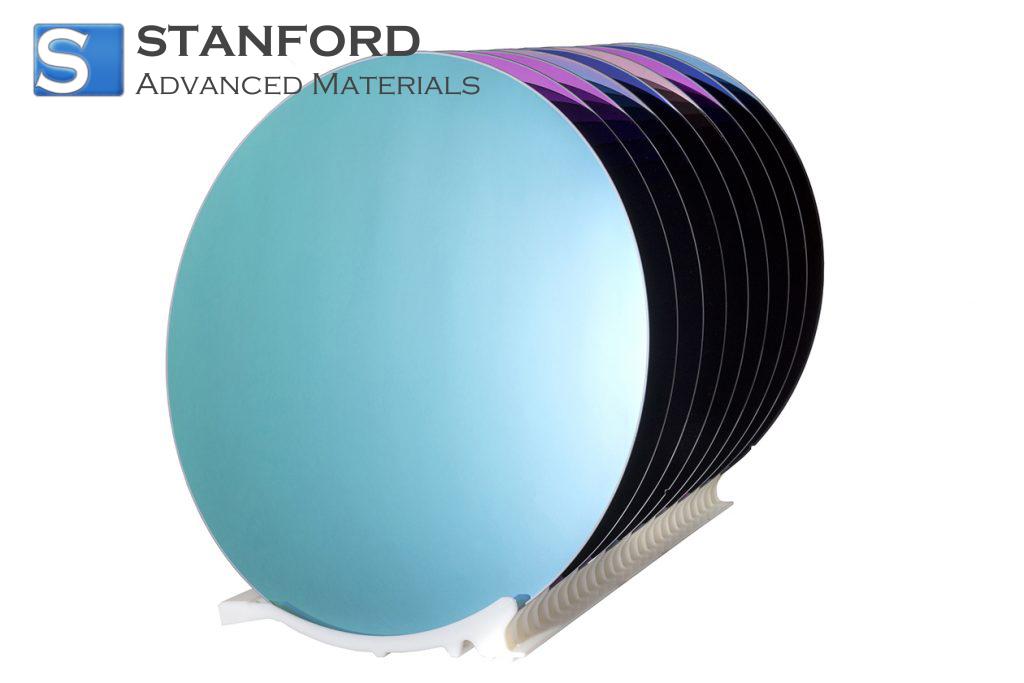

SC8587 Silizium-auf-Isolator-Wafer SOI-Wafer (100) Durchm. 4 Zoll

Silizium-auf-Isolator-Wafer SOI-Wafer (100) Durchm. 4 Zoll Beschreibung

Dieser (100)-orientierte Silicon-on-Insulator (SOI)-Wafer mit einem Durchmesser von 4 Zoll bietet eine überragende elektrische Leistung und thermische Stabilität und ist damit die ideale Wahl für die moderne Halbleiterforschung und -produktion. Seine Schichtarchitektur besteht aus einer dünnen Silizium-Bauelementeschicht, die mit einer stabilen Oxidschicht verbunden ist, wodurch parasitäre Kapazitäten effektiv reduziert und Leckströme minimiert werden. Das Ergebnis ist eine verbesserte Bauelementleistung, ein geringerer Stromverbrauch und eine höhere Zuverlässigkeit, die sich für Hochfrequenz- und Niedrigstromanwendungen eignet.

Dieser SOI-Wafer wird unter strengen Qualitätsstandards hergestellt und gewährleistet eine präzise Dickengleichmäßigkeit, eine glatte Oberflächenrauhigkeit und eine geringe Defektdichte über das gesamte Substrat. Die hochwertige Oxidschicht sorgt für eine robuste Isolierung und ermöglicht eine gleichbleibende Leistung in komplexen Schaltungen und Bauelementen der nächsten Generation. Ob für die Mikroelektronik, die MEMS-Fertigung oder die integrierte Optik, dieser Wafer erfüllt die anspruchsvollen Anforderungen von Spitzenforschungslabors und Industrieanlagen und bietet eine zuverlässige Grundlage für die Entwicklung innovativer Technologien.

Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 4 Zoll Anwendungen

Silicon-on-Insulator (SOI)-Wafer bieten mit ihrer fortschrittlichen Schichtstruktur und reduzierten parasitären Kapazität eine verbesserte Leistung für eine Vielzahl von Anwendungen. Diese 4-Zoll-SOI-Wafer mit (100)-Ausrichtung bieten eine hervorragende Wärmeableitung, eine verbesserte elektrische Isolierung und eine präzise Kontrolle der Schichtdicke, was sie für fortschrittliche Halbleiterprozesse unverzichtbar macht. Im Folgenden werden einige Schlüsselbereiche beschrieben, in denen sich diese innovativen Substrate auszeichnen.

1. elektronik- und halbleiteranwendungen

-Hochgeschwindigkeits-Mikroprozessoren, die einen geringen Stromverbrauch und reduzierte Interferenzen für eine effiziente Funktionalität nutzen

-Fortschrittliche integrierte Schaltkreise, die von stabilen elektrischen Eigenschaften profitieren und eine höhere Gerätedichte ermöglichen

2. medizinische und gesundheitliche Anwendungen

-Kompakte Biosensoren mit hervorragender Isolierung zur Verbesserung der Signalgenauigkeit bei der Patientenüberwachung

-Wearable Health Devices, die sich auf die Dünnschicht-SOI-Technologie verlassen, um eine leichte und zuverlässige Leistung zu erzielen

3. automotive und industrielle Anwendungen

-Robuste Sensorplattformen in Motorsteuergeräten und industriellen Automatisierungssystemen, die die Hochtemperaturstabilität von SOI nutzen

-Power-Management-Module mit effizienter Wärmeableitung für optimierte Energienutzung in Produktionsumgebungen

Silicon-on-Insulator-Wafer SOI-Wafer (100) Durchm. 4 Zoll Verpackung

Jeder Silicon-on-Insulator (SOI)-Wafer mit (100)-Ausrichtung und 4-Zoll-Durchmesser wird sorgfältig in doppellagigen antistatischen Behältern verpackt, die zum Schutz vor Feuchtigkeit und Partikelkontamination unter Vakuum versiegelt sind. Die Wafer sollten in einer sauberen, temperaturgeregelten Umgebung mit niedriger Luftfeuchtigkeit gelagert werden, um ihre Integrität zu bewahren. Schutzschaumeinlagen verhindern mechanische Beschädigungen, und zusätzliche Trockenmittelpakete sorgen für Trockenheit. Kundenspezifische Beschriftungen und spezielle Verpackungsoptionen sind auf Anfrage ebenfalls erhältlich.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Silizium-auf-Isolator-Wafer SOI-Wafer (100) Durchm. 4 Zoll FAQs

Q1: Was sind die wichtigsten Materialeigenschaften von Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 4 Zoll?

A1: Silicon-on-Insulator (SOI)-Wafer (100) mit einem Durchmesser von 4 Zoll verfügen in der Regel über eine Handle-Schicht mit hohem Widerstand, eine vergrabene Oxidschicht, die eine elektrische Isolierung bietet, und eine obere Bauelementeschicht mit gut kontrollierter Dicke. Die dielektrische Isolierung, die durch die Oxidschicht bereitgestellt wird, reduziert die parasitäre Kapazität, verbessert die Bauelementleistung und erhöht die Wärmeleitfähigkeit. Diese Wafer weisen eine ausgezeichnete Gleichmäßigkeit, niedrige Defektdichten und stabile thermische Eigenschaften auf, wodurch sie sich hervorragend für die fortschrittliche Halbleiterverarbeitung eignen.

F2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Diese Wafer sollten in einer Reinraumumgebung mit antistatischen Vorkehrungen gehandhabt werden, um Schäden durch elektrostatische Entladungen zu vermeiden. Das Personal muss Handschuhe tragen, um eine Kontamination zu vermeiden, und eine Waferpinzette verwenden, die für 4-Zoll-Substrate ausgelegt ist. Sie müssen in ordnungsgemäß gekennzeichneten, temperatur- und feuchtigkeitskontrollierten Behältern gelagert werden, um die Unversehrtheit der Oberfläche zu gewährleisten. Regelmäßige Kontrollen auf Partikelverunreinigungen werden empfohlen, und der Kontakt mit der Waferoberfläche sollte auf ein Minimum beschränkt werden, um Kratzer oder Oberflächenfehler zu vermeiden.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 4 Zoll?

A3: Silicon-on-Insulator-Wafer entsprechen in der Regel den SEMI M1-Normen für die Geometrie der Siliziumwafer, die Maßtoleranzen und die Oberflächenqualität. Zusätzliche Konformität kann ISO 9001 für Qualitätsmanagementsysteme beinhalten, die konsistente Herstellungsprozesse und Produktrückverfolgbarkeit sicherstellen. Diese Wafer können auch den RoHS-Richtlinien entsprechen, die gefährliche Substanzen einschränken, und werden häufig optischen und elektrischen Prüfverfahren unterzogen, um die Dicke der obersten Schicht, die Gleichmäßigkeit der Oxide und die minimale Fehlerdichte zu zertifizieren, bevor sie für die Halbleiterfertigung zugelassen werden.

Verwandte Informationen

1. Industrienormen und Zertifizierungen

Bei der Herstellung von Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 4 Zoll ist die Einhaltung strenger Industriestandards von entscheidender Bedeutung, um gleichbleibende Qualität und Leistung zu gewährleisten. Viele Hersteller halten sich an die SEMI-Spezifikationen, in denen die zulässigen Parameter für die Wafergeometrie und die Oberflächenqualität festgelegt sind. So wird sichergestellt, dass die Endprodukte genau den Anforderungen moderner Halbleiteranwendungen entsprechen. Diese Ausrichtung an anerkannten Standards verringert die Wahrscheinlichkeit von Defekten und ermöglicht eine bessere Kompatibilität mit bestehenden Fertigungsabläufen, was die Zuverlässigkeit des Wafers zusätzlich unterstreicht.

Die Erfüllung internationaler Zertifizierungen wie ISO 9001 ist ein Beispiel für die Verpflichtung zu einem umfassenden Qualitätsmanagement während des gesamten Lebenszyklus des Wafers. Die Hersteller führen oft detaillierte Dokumentationen und Rückverfolgbarkeitsaufzeichnungen, um zu bestätigen, dass jede Charge von SOI-Wafern die geforderten Benchmarks erfüllt oder übertrifft. Infolgedessen können Forscher und Ingenieure diese 4-Zoll-Wafer getrost für mikroelektronische, sensorische und andere hochmoderne Geräte verwenden, ohne sich um unvorhergesehene Leistungsprobleme sorgen zu müssen.

2. Anwendungen in fortschrittlichen Industrien

Eine wachsende Zahl von Industriezweigen setzt auf Silicon-on-Insulator Wafer SOI Wafer (100) Dia. 4 Zoll für neue Bauteiltechnologien, die eine außergewöhnliche elektrische Isolierung und vorhersehbare Substrateigenschaften erfordern. Diese Wafer sind besonders vorteilhaft in Bereichen wie integrierte Photonik, mikroelektromechanische Systeme (MEMS) und Hochfrequenz-Computing. Ihre Fähigkeit, parasitäre Kapazitäten zu minimieren und die Signalintegrität zu verbessern, macht sie zu einem bevorzugten Substrat für Projekte, die präzise elektrische Eigenschaften unter engen räumlichen Bedingungen erfordern.

Diese 4-Zoll-SOI-Wafer sind für geringen Stromverbrauch und verbesserte Wärmeableitung optimiert und unterstützen die Entwicklung innovativer Sensor-Arrays, optischer Komponenten und Leistungselektronik. Ihre stabile kristalline Orientierung von (100) hilft bei der Herstellung konsistenter Bauteilschichten, was für fortschrittliche Sensortechnologien in den Bereichen Automobil, Luft- und Raumfahrt sowie Biomedizin entscheidend ist. Durch die Gewährleistung einer robusten und einheitlichen Plattform tragen diese Wafer dazu bei, den technischen Fortschritt in hochmodernen Gerätearchitekturen voranzutreiben und gleichzeitig eine erstklassige Zuverlässigkeit in verschiedenen Hochleistungsanwendungen zu gewährleisten.
