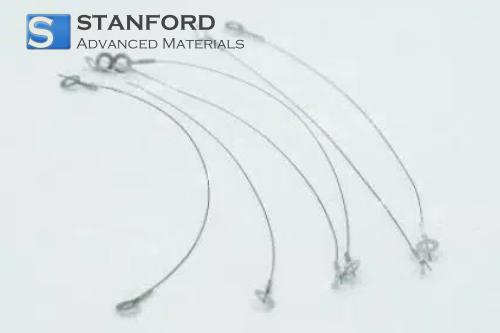

NT9201 Linearer Zwei-Wege-Antrieb Draht

Linearer Zwei-Wege-Stellantrieb Draht Beschreibung

Dieser lineare Zweiwege-Aktuatordraht aus einer hochentwickelten Nitinol (Nickel-Titan)-Formgedächtnislegierung weist einzigartige thermomechanische Eigenschaften auf, die für Präzisionsaktuatorsysteme unerlässlich sind. Das Material weist eine ausgeprägte Phasenumwandlung zwischen Martensit und Austenit auf, die eine kontrollierte Kontraktion und Expansion bei thermischer oder elektrischer Stimulation ermöglicht. Er zeichnet sich durch eine Hysteresebreite von 30±5°C aus und gewährleistet eine zuverlässige bidirektionale Bewegung innerhalb eines definierten Temperaturbereichs. Der Draht erreicht eine Hubkapazität von 4-5% unter einer Anwendungsbelastung von 100-150 MPa und behält seine Formstabilität über Millionen von Betätigungszyklen bei. Die Anschlüsse aus einer Titanlegierung bieten eine außergewöhnliche Korrosionsbeständigkeit und elektrische Leitfähigkeit und gewährleisten eine sichere mechanische Verankerung. Der selbstrückstellende Mechanismus nutzt den der Legierung innewohnenden Formgedächtniseffekt und ermöglicht die automatische Rückkehr zur ursprünglichen Geometrie nach dem Abschalten der Stromversorgung. Mit einem Durchmesser von typischerweise 0,5-2,0 mm bietet der Draht ein ausgewogenes Verhältnis zwischen Flexibilität und Zugfestigkeit und funktioniert auch unter Niederspannungs-Gleichstrombedingungen. Dank seiner Biokompatibilität und Ermüdungsfestigkeit eignet sich dieses Material für anspruchsvolle Umgebungen, die eine präzise, wiederholbare lineare Bewegung ohne externe Rückstellmechanismen erfordern.

Anwendungen für lineare Zweiwege-Aktuatorendrähte

Der lineare Zweiwege-Aktuatordraht ist ein innovatives elektromechanisches Bauteil, das die Technologie der Formgedächtnislegierung nutzt, um präzise, energieeffiziente lineare Bewegungen zu ermöglichen. Das aus Nitinol-basierten Materialien hergestellte Bauteil wandelt elektrische oder thermische Reize in kontrollierte Kontraktions-/Expansionsbewegungen um und bietet Selbstrückstellfunktionen ohne externe Mechanismen. Sein Niederspannungsbetrieb, seine Korrosionsbeständigkeit und seine Positioniergenauigkeit im Submillimeterbereich machen ihn ideal für kompakte, hochzuverlässige Systeme, die einen leisen Betrieb und eine lange Lebensdauer erfordern.

1. Industrielle Automatisierung

-Robotische Betätigungssysteme: Ermöglicht präzise Gelenkbewegungen in kollaborierenden Robotern durch schnelle thermische Reaktion und einen Hubwirkungsgrad von 4-5%.

-Flüssigkeitsregelventile: Bietet lecksichere Abdichtung in chemischen Verarbeitungsanlagen durch sekundenschnelle Betätigung unter 100-150 MPa Belastung.

2. Medizin- und Gesundheitstechnologien

-Minimal-invasive Chirurgie-Werkzeuge: Ermöglicht Submillimeter-Positionierung für endoskopische Greifer und Katheter-Navigationssysteme.

-Antrieb von Prothesen für Gliedmaßen: Ermöglicht die geräuschlose, energieeffiziente Bewegung künstlicher Gelenke mit biokompatiblen Titananschlüssen.

3. Intelligentes Bauen und Sicherheit

-Elektronische Einsteckschlösser: Aktiviert feuerhemmende Türverriegelungen mit einer Hysterese von 30±5°C für die Einhaltung von Notfallvorschriften.

-Automatisierte Lüftungssysteme: Regelt die Positionen von HLK-Klappen durch lineare Einstellung mit Niederspannung (12-24 V DC).

4. Unterhaltungselektronik

-Optische Bildstabilisierung: Kompensiert Verwacklungen von Handkameras durch Mikroeinstellungen in Smartphone-Objektivmodulen.

-Ergonomische Möbel: Antrieb von Lendenwirbelstützen in Bürostühlen mit einer Ermüdungsfestigkeit von über 20.000 Zyklen.

Linearer Zweiwege-Aktuator - Drahtverpackung

Diese linearen Zweiwege-Aktuatordrähte werden in manipulationssicheren Polybeuteln mit schützenden Schaumstoffeinlagen zum Schutz vor Stoßschäden versandt. Jeder Beutel enthält Silikagel-Pakete, um optimale Trockenheit zu gewährleisten, während der robuste Außenkarton Quetschungen widersteht. In einer staubfreien Umgebung versiegelt, sind alle Komponenten vor Verunreinigungen geschützt. Kundenspezifische Beschriftungen und Mengenverpackungen sind möglich, um den spezifischen Anforderungen der Lagerhaltung gerecht zu werden. Bewahren Sie die Produkte an einem kühlen Ort mit niedriger Luftfeuchtigkeit auf, um optimale Ergebnisse zu erzielen.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Häufig gestellte Fragen zu linearen Zweiwege-Aktuatorendrähten

Q1: Was macht diesen Draht einzigartig im Vergleich zu herkömmlichen Aktuatoren?

A1: Im Gegensatz zu hydraulischen oder motorgetriebenen Systemen nutzt er die Technologie der Formgedächtnislegierung, um eine geräuschlose, wartungsfreie Bewegung ohne externe Rückstellkomponenten zu erreichen.

Q2: Wie wird Energie in Bewegung umgewandelt?

A2: Elektrische oder thermische Reize lösen Phasenänderungen im Nitinolkern aus, die eine kontrollierte Kontraktion oder Expansion für eine präzise lineare Bewegung bewirken.

F3: Wie funktioniert der Selbstrückstellmechanismus?

A3: Wenn die Stromversorgung unterbrochen wird, kehrt der Nitinol-Kern durch den Formgedächtniseffekt automatisch in seine ursprüngliche Länge zurück, so dass keine externen Rückstellkomponenten erforderlich sind.

Zugehörige Informationen

1. Herstellungsprozess

Der Herstellungsprozess des linearen Zweiwege-Aktuatordrahtes integriert fortschrittliche Metallurgie und Präzisionstechnik, um seine einzigartigen Formgedächtnis- und Betätigungseigenschaften zu erreichen. Es beginnt mit der Vorbereitung des Rohmaterials, bei der hochreines Nickel und Titan in präzisen Atomverhältnissen unter Vakuum oder Inertgas geschmolzen werden, um eine homogene Nitinol-Legierung zu bilden. Das geschmolzene Metall wird in Knüppel gegossen, die warmgewalzt werden, um die Querschnittsabmessungen zu verringern und die strukturelle Einheitlichkeit zu verbessern. Das anschließende Kaltziehen durch Diamantwerkzeuge verfeinert den Drahtdurchmesser auf 0,5-2,0 mm und erhöht gleichzeitig die Zugfestigkeit, obwohl dies ein Glühen erfordert, um die Duktilität wiederherzustellen und Spannungen durch Kaltverfestigung zu beseitigen. Oberflächenbehandlungsschritte wie Beizen oder Elektropolieren entfernen Oxidschichten und gewährleisten glatte Oberflächen und Biokompatibilität für medizinische Anwendungen. Die thermomechanische Verarbeitung ist von entscheidender Bedeutung: Die Drähte werden bei ~1050 °C in einer inerten Atmosphäre lösungsgeglüht und dann schnell abgeschreckt, um die Austenitphase zu fixieren. Durch kontrollierte Alterung bei 400-500°C werden die Umwandlungstemperaturen eingestellt, während Wärmebehandlungen bei ~500°C unter eingeschränkten Geometrien Gedächtnisformen einprägen. Kaltverformungstechniken wie das Rundkneten verändern lokal die Flexibilität für spezifische Anwendungen, während ermüdungsbeständige Behandlungen wie kontrollierte Dehnung die zyklische Haltbarkeit verbessern. Zu den strengen Qualitätskontrollen gehören DSC zur Validierung der Phasenumwandlungstemperaturen, Zugtests für die Hubkapazität und die Belastbarkeit sowie REM zur Prüfung von Oberflächenfehlern. Schließlich werden die Drähte mit titan- oder nickelbeschichteten Anschlüssen versehen, zur Rückverfolgbarkeit mit einer Lasermarkierung versehen und unter Schutzgas verpackt, um eine Oxidation zu verhindern und die Einhaltung der UL- und CE-Sicherheitsstandards vor dem Vertrieb zu gewährleisten.

2. Anwendungen in fortschrittlichen Industrien

Der lineare Zweiwege-Aktuatordraht, der die Technologie der Formgedächtnislegierung auf Nitinol-Basis nutzt, spielt eine zentrale Rolle in fortschrittlichen Industriezweigen, in denen Präzision, Zuverlässigkeit und Kompaktheit von größter Bedeutung sind. In der Luft- und Raumfahrttechnik ermöglicht er die präzise Betätigung von Steuerflächen und Fahrwerksmechanismen, wobei er unter extremen Temperaturen (-50°C bis 150°C) zuverlässig arbeitet und Vibrationsbelastungen standhält. Sein Niederspannungsbetrieb und seine Selbstrückstellfähigkeit machen ihn ideal für Robotersysteme in der Automobilherstellung, wo er adaptive Roboterarme antreibt, die sich mit Sub-Millimeter-Genauigkeit an unterschiedliche Nutzlasten anpassen. In der Halbleiterfertigung sorgen die korrosionsbeständigen Titananschlüsse und das ermüdungsfreie Design des Drahtes für gleichbleibende Leistung in Vakuumumgebungen und steuern Wafer-Handling-Geräte mit minimaler thermischer Abweichung. Der Energiesektor nutzt seine thermische Reaktionsfähigkeit zur Regulierung von Mikrofluidikventilen in Kernkraftwerken, um Sicherheitsprotokolle unter hohen Strahlungsbedingungen aufrechtzuerhalten. Darüber hinaus unterstützen seine Biokompatibilität und sterile Verarbeitbarkeit die Herstellung medizinischer Geräte und ermöglichen eine präzise Betätigung in Roboterchirurgiegeräten. In all diesen Branchen reduziert die Fähigkeit des Drahtes, geräuschlose, wartungsfreie Bewegungen ohne externe Rückstellmechanismen zu ermöglichen, die Systemkomplexität und steigert gleichzeitig die betriebliche Effizienz. Seine Integration in Industrie 4.0-Frameworks wird durch die Kompatibilität mit PWM/PLC-Steuerungssystemen weiter erleichtert, was eine nahtlose Kommunikation mit IoT-Plattformen zur Leistungsüberwachung in Echtzeit ermöglicht. Durch die Verbindung von makroskopischer Langlebigkeit mit mikropräziser Betätigung erfüllt diese Technologie die sich entwickelnden Anforderungen der modernen Fertigung, bei der herkömmliche hydraulische oder motorgetriebene Systeme in Bezug auf Raumeffizienz und langfristige Zuverlässigkeit zu kurz kommen.
