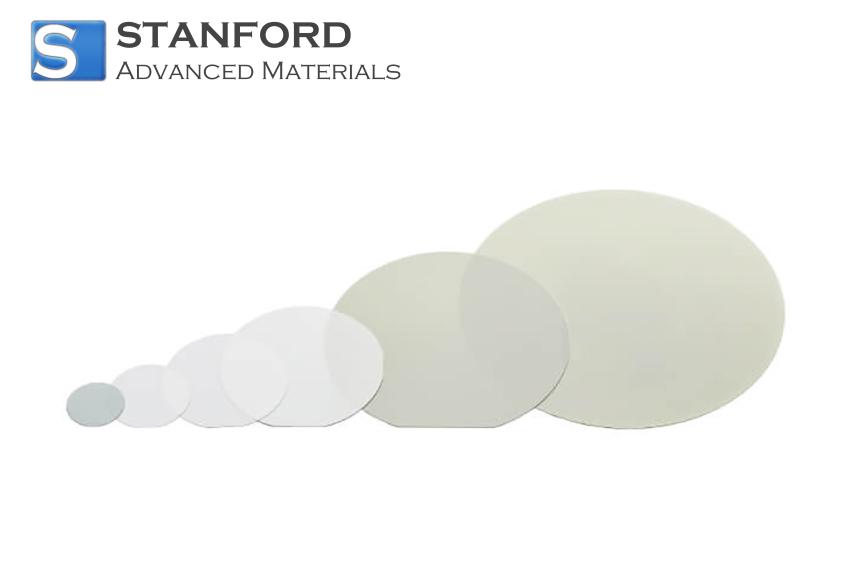

CY8579 Siliziumkarbid-Wafer SiC-Substrat 12 in 4H N-Typ

Siliziumkarbid-Wafer SiC-Substrat 12 in 4H N-Typ Beschreibung

Unser 12-Zoll 4H N-Typ Siliziumkarbid (SiC)-Wafer bietet eine herausragende Leistung durch seine breite Bandlücke, hohe Durchbruchspannung und außergewöhnliche Wärmeleitfähigkeit. Die 4H-Kristallstruktur ermöglicht eine überragende Elektronenbeweglichkeit, wodurch sich dieses Substrat ideal für elektronische Hochfrequenz- und Hochleistungsanwendungen eignet. Seine robuste chemische Stabilität und mechanische Festigkeit erhöhen die Langlebigkeit der Geräte und minimieren gleichzeitig die Energieverluste.

Unter Einhaltung der höchsten Industriestandards wird jeder Wafer sorgfältigen Qualitätskontrollen unterzogen, um minimale Defekte und einheitliche Dotierungskonzentrationen zu gewährleisten. Dieser strenge Prozess garantiert eine gleichbleibende Waferdicke, Ebenheit und Oberflächenintegrität und bildet damit eine zuverlässige Grundlage für Leistungsmodule der nächsten Generation, RF-Bauteile und andere fortschrittliche Halbleiterkomponenten. Entscheiden Sie sich für unser 4H N-Typ SiC-Substrat, wenn Sie Präzisionstechnik und verbesserte Betriebseffizienz wünschen.

Siliziumkarbid-Wafer SiC-Substrat 12 in 4H N-Typ Anwendungen

Siliziumkarbid (SiC)-Wafersubstrate sind bekannt für ihre fortschrittlichen Eigenschaften, einschließlich hoher Wärmeleitfähigkeit, breiter Bandlücke und robuster mechanischer Haltbarkeit. Der 12-Zoll 4H N-Typ SiC-Wafer hilft bei der Bewältigung von Herausforderungen in der Hochleistungs- und Hochfrequenzelektronik. Die Fähigkeit dieses Substrats, rauen Betriebsbedingungen standzuhalten und Wärme effektiv abzuleiten, hat zu zahlreichen Anwendungen in Industrie, Forschung und Handel geführt und ermöglicht innovative Lösungen bei gleichzeitig hervorragender Effizienz und Zuverlässigkeit.

1. industrielle Anwendungen

-Leistungsumwandler für Elektrofahrzeuge: Die breite Bandlücke und die hohe Wärmeleitfähigkeit des Wafers unterstützen eine effiziente und kompakte Leistungselektronik für EV-Antriebsstränge.

-Hochtemperatursensoren in der chemischen Verarbeitung: Die robuste mechanische Stabilität ermöglicht einen zuverlässigen Betrieb in rauen Umgebungen und verbessert die Prozessüberwachung und -steuerung.

2. forschungsanwendungen

-Erforschung von Halbleitern der nächsten Generation: Forscher nutzen die überragende Elektronenbeweglichkeit des Wafers, um modernste Bauelementarchitekturen zu entwickeln und zu testen.

-Studien zur Material- und Bauteilphysik: Die einzigartige Kristallstruktur des 4H N-Typ Substrats ermöglicht eine genaue Analyse des Defektverhaltens und der Materialeigenschaften.

3. kommerzielle Anwendungen

-Verstärker für Telekommunikations-Basisstationen: Die hohe Durchbruchsspannung des Wafers ermöglicht die Herstellung effizienter Hochleistungsverstärker mit verbesserter Wärmeableitung.

-Leistungsstarke Unterhaltungselektronik: Verbessertes Wärmemanagement und Langlebigkeit unterstützen fortschrittliche Anwendungen, wie Schnellladesysteme und intelligente Geräte.

Siliziumkarbid-Wafer SiC-Substrat 12 in 4H N-Typ Verpackung

Diese 12-Zoll 4H N-Typ Siliziumkarbid-Wafer werden mit fortschrittlichen mehrschichtigen antistatischen Folien und passenden Schaumstoffeinlagen für maximalen Aufprallschutz verpackt. Eine Inertgasumgebung hilft, die Integrität des Substrats zu bewahren, indem sie Feuchtigkeit und Verunreinigungen kontrolliert. Zusätzlich verhindern vakuumversiegelte Folienbeutel das Eindringen von Partikeln. Kundenspezifische Beschriftungen, Stapelkonfigurationen und modifizierte Behältergrößen sind möglich, um den sicheren Transport und die langfristige Lagerung jedes Wafers zu gewährleisten.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 12 in 4H N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 12 in 4H N-Typ?

A1: Das 12-Zoll-SiC-Substrat vom Typ 4H N wird für seine breite Bandlücke von etwa 3,26 eV, seine überragende Elektronenbeweglichkeit und seine hohe Wärmeleitfähigkeit von über 3,7 W/cm-K geschätzt. Seine N-Dotierung sorgt für einen kontrollierten Widerstand, der typischerweise im Bereich von 0,015 bis 0,028 Ω-cm liegt, was den effizienten Betrieb der Bauelemente erleichtert. Außerdem unterstützt es hohe Durchbruchspannungen, was es ideal für Leistungselektronik und Hochtemperaturanwendungen macht.

F2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Um Verunreinigungen durch Partikel zu vermeiden, sollten Sie den Wafer stets mit Reinraumhandschuhen anfassen und den direkten Kontakt mit der Epitaxieoberfläche vermeiden. Lagern Sie ihn in einem versiegelten, statikfreien Behälter bei kontrollierter Umgebungstemperatur, um die strukturelle Integrität zu erhalten und die Feuchtigkeitsaufnahme zu minimieren. Schonende Handhabungstechniken, einschließlich der Verwendung geeigneter Wafer-Handhabungswerkzeuge, tragen zum Schutz vor Kratzern oder Kantenabplatzungen während des Transports, der Herstellung und der Inspektion bei.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 12 in 4H N-Typ?

A3: Die meisten Hersteller von Siliziumkarbid-Wafern erfüllen die Normen ISO 9001:2015 für Qualitätsmanagementsysteme und ISO 14001:2015 für Umweltstandards. Zusätzliche Zertifizierungen, wie z. B. IATF 16949 für Anwendungen in der Automobilindustrie, können ebenfalls Anwendung finden. Produktspezifische Wafer-Inspektionsprotokolle beinhalten strenge Messungen der Ebenheit, Dicke und Fehlerdichte. Die Einhaltung dieser Normen gewährleistet eine gleichbleibende Leistung, Zuverlässigkeit und Rückverfolgbarkeit der Geräte während des gesamten Herstellungsprozesses und der nachfolgenden Fertigungsstufen.
