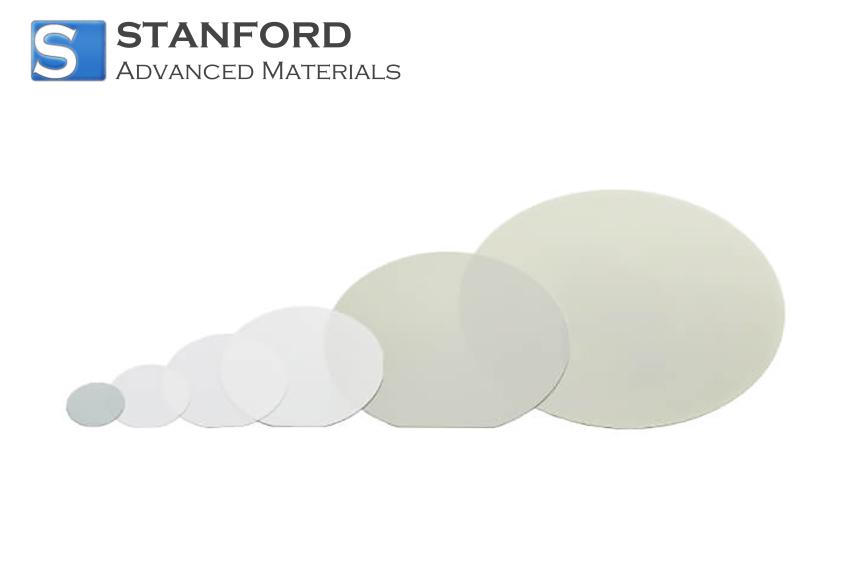

CY8578 Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI)

Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI) Beschreibung

Unser 8-Zoll-4H-SEMI-Substrat aus Siliziumkarbid (SiC) mit der Bezeichnung HPSI bietet eine außergewöhnliche Leistung für moderne elektronische Anwendungen. Mit einer breiten Bandlücke und ausgezeichneter Wärmeleitfähigkeit gewährleistet dieser hochreine, halbisolierende Wafer minimale Leitungsverluste und eine präzise elektrische Steuerung. Die robuste, kristalline Struktur bietet zudem eine überragende mechanische Festigkeit und sorgt für Zuverlässigkeit unter rauen Betriebsbedingungen.

Dieses Substrat ist ideal für Leistungsmodule, HF-Bauteile und Hochfrequenzkomponenten und erfüllt die strengen SEMI-Normen für Konsistenz, Ebenheit und Oberflächengüte. Unsere strengen Qualitätskontrollprotokolle garantieren eine einheitliche Dicke, Reinheit und Dotierung, was eine höhere Ausbeute und eine stabile Geräteleistung ermöglicht. Nutzen Sie ein 8-Zoll-4H-SEMI-Siliziumkarbid-Substrat der nächsten Generation, das die Effizienz, das Wärmemanagement und die Zuverlässigkeit von Geräten der Spitzenindustrie neu definiert.

Siliziumkarbid-Wafer-SiC-Substrat 8 in 4H SEMI-Typ (HPSI) Anwendungen

Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI) ist bekannt für seine außergewöhnlich große Bandlücke, hohe Wärmeleitfähigkeit und robuste chemische Stabilität. Diese Eigenschaften machen es zu einem unverzichtbaren Material in zahlreichen Branchen, insbesondere für fortschrittliche elektronische Geräte, die in Hochtemperatur- und Hochdruckumgebungen arbeiten. Dank seiner Langlebigkeit und Zuverlässigkeit verlassen sich Forscher und Hersteller auf SiC vom Typ 4H, um innovative Lösungen zu entwickeln, die die Effizienz und Leistung in verschiedenen Anwendungen steigern.

1. elektronik- und halbleiteranwendungen

-Energieumwandlungssysteme: Die hohe Wärmeleitfähigkeit und die große Bandlücke des Wafers ermöglichen eine effiziente Energieumwandlung in Wechselrichtern und Konvertern für industrielle und kommerzielle Anwendungen.

-Hochfrequenz-Transistoren: Die überragende Elektronenbeweglichkeit ermöglicht die Entwicklung von Transistoren und Verstärkern für die Telekommunikation und Datenübertragung.

-Robuste Sensorplattformen: Die chemische Stabilität unter rauen Bedingungen macht das Substrat ideal für Sensorvorrichtungen in der Prozessüberwachung und Qualitätskontrolle.

2) Industrie- und Energieanwendungen

-Elektrische Fahrzeugsysteme: Verbesserte Leistungsdichte und Wärmetoleranz tragen zu einem effizienten Energiemanagement in elektrischen Fahrzeugantrieben und Ladesystemen bei.

-Infrastruktur für erneuerbare Energien: Langlebige Leistung bei extremen Temperaturschwankungen sorgt für einen zuverlässigen Betrieb in Wechselrichtern für Solarpanels und anderen Systemen für erneuerbare Energien.

-Chemische Verarbeitungsanlagen: Die Korrosionsbeständigkeit des Wafers unterstützt längere Betriebslebenszyklen in anspruchsvollen Produktionsumgebungen.

3 Gesundheits- und Verbraucheranwendungen

-Medizinische Bildgebungsgeräte: Die Stabilität des Substrats bei hohen Spannungen trägt zur Entwicklung präziser, zuverlässiger Bildgebungssysteme bei.

-Tragbare Elektronik: Außergewöhnliche mechanische Festigkeit und Wärmemanagement unterstützen kompakte, leichte Designs mit verbesserter Leistung und Langlebigkeit.

-Fortschrittliche Batterieüberwachung: SiC-basierte Sensoren verbessern die Sicherheit und Effizienz von batteriebetriebenen Konsumgütern und medizinischen Geräten.

Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI) Verpackung

Jeder 8-Zoll-Siliziumkarbid-Wafer vom Typ 4H SEMI (HPSI) ist einzeln in einem antistatischen Waferträger untergebracht und mit Schaumstoffeinlagen versehen, um die Bewegung während des Transports zu minimieren. Die Träger sind hermetisch gegen Feuchtigkeit und luftgetragene Verunreinigungen abgedichtet. Die Lagerung in einer sauberen, temperatur- und feuchtigkeitskontrollierten Umgebung wird empfohlen, um die Integrität der Wafer zu erhalten. Kunden können kundenspezifische Beschriftungen, Verpackungsmaterialien und Stapellösungen anfordern, um spezifische Handhabungsprotokolle zu erfüllen.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI) FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI)?

A1: 4H-SiC weist eine breite Bandlücke von etwa 3,26 eV, eine hohe Wärmeleitfähigkeit von etwa 4,9 W/cm-K und ein kritisches elektrisches Feld von über 2 MV/cm auf. Der Wafer weist in der Regel einen halbisolierenden Widerstand von mehr als 10^5 Ω-cm und eine niedrige Mikroröhrchendichte auf, um Defekte im Bauelement zu minimieren. Aufgrund seiner robusten mechanischen Festigkeit und chemischen Stabilität eignet er sich für Hochtemperatur-, Hochleistungs- und Hochfrequenzanwendungen, was ihn von anderen Verbindungshalbleitern unterscheidet.

Q2: Wie sollten die Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI) gehandhabt und gelagert werden?

A2: Diese 8-Zoll-4H-SiC-Wafer müssen mit sauberen, fusselfreien Handschuhen gehandhabt werden, um Verunreinigungen oder Oberflächenbeschädigungen zu vermeiden, und in einer kontrollierten Umgebung mit niedriger Luftfeuchtigkeit und stabiler Temperatur gelagert werden. Es wird empfohlen, spezielle Wafer-Kassetten zu verwenden, die den SEMI-Richtlinien entsprechen, um die Kanten zu schützen und den Kontakt mit Partikeln zu minimieren. Vor der Verarbeitung sollte das Substrat sorgfältig mit geeigneten Lösungsmitteln gereinigt und mit zerstörungsfreier Messtechnik überprüft werden, um die Unversehrtheit der Oberfläche sicherzustellen.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI)?

A3: Siliziumkarbid-Wafer SiC-Substrat 8 in 4H SEMI-Typ (HPSI) entsprechen in der Regel den SEMI M55-Normen, die physikalische Eigenschaften wie Dickentoleranz, Ausrichtung und Abmessungsanforderungen festlegen. Die Hersteller erfüllen häufig die ISO 9001 für das Qualitätsmanagement und die ISO 14001 für den Umweltschutz. Darüber hinaus sorgen strenge interne Prüfprotokolle - einschließlich Messungen der Oberflächenrauheit und der Fehlerdichte - für eine gleichbleibende Qualität und Rückverfolgbarkeit der Wafer und erfüllen die Erwartungen der globalen Halbleiterindustrie.

Verwandte Informationen

1. Anwendungen in fortschrittlichen Industrien

Viele forschungsintensive Bereiche verlassen sich zunehmend auf die außergewöhnliche Leistung des Siliziumkarbid-Wafers SiC Substrate 8 in 4H SEMI-Typ (HPSI), um Hochfrequenz- und Hochspannungsgeräte zu betreiben. Seine große Bandlücke und robuste Wärmeleitfähigkeit machen es ideal für Anwendungen in modernen HF-Verstärkern, Satellitenkommunikation und Netzwerkübertragungssystemen der nächsten Generation. Durch die Verwendung von 4H-Polytype-Substraten können die Hersteller von Bauelementen von einer verbesserten Elektronenbeweglichkeit profitieren, die die Effizienz und Zuverlässigkeit von Transistoren unter anspruchsvollen Betriebsbedingungen erhöht.

In den Bereichen elektrifizierter Transport und erneuerbare Energien wird dieses 8-Zoll-SiC-Substrat aufgrund seiner überlegenen Leistung in Leistungsmodulen und Wechselrichtern ebenfalls eingesetzt. Hochreine, halbisolierende Wafer reduzieren Leitungsverluste und ermöglichen höhere Energieumwandlungsraten in Ladegeräten für Elektrofahrzeuge, Windkraftanlagen und Solarwechselrichtern. Darüber hinaus trägt die verbesserte thermische Stabilität zu kleineren, leichteren und langlebigeren Systemen bei, was dem wachsenden Bedarf an kompakten, energieeffizienten Lösungen in diesen wettbewerbsfähigen Branchen entgegenkommt.

2. Vergleichende Analyse mit alternativen Materialien

Konkurrierende Halbleitermaterialien wie Galliumnitrid (GaN) und Silizium bieten zwar ihre eigenen Vorteile, bleiben aber bei Hochleistungsanwendungen und Wärmetoleranz oft zurück. GaN eignet sich zwar hervorragend für bestimmte HF-Geräte, verfügt aber nicht über die breitere Hochtemperaturbeständigkeit von 4H-Siliziumkarbid. Darüber hinaus haben Standardsubstrate aus Silizium Schwierigkeiten, ihre Effizienz unter den hohen Spannungen und thermischen Belastungen aufrechtzuerhalten, die für modernste Leistungselektronik erforderlich sind.

Investitionen in kohlenstoffbasierte Technologien, wie z. B. SiC-Substrate, führen zu einer besseren langfristigen elektrischen und thermischen Leistung, selbst bei großen Wafer-Durchmessern wie 8 Zoll. Innovative Fertigungsschritte minimieren Defekte und verbessern die Kristallqualität, so dass das Siliziumkarbid-Wafer-SiC-Substrat 8 in 4H SEMI-Typ (HPSI) stabile elektrische Eigenschaften über einen größeren Betriebsbereich beibehalten kann. Folglich unterscheidet sich SiC durch diese überlegene Kombination von Ausdauer, Leistungsvermögen und Zuverlässigkeit von anderen Materialien in anspruchsvollen industriellen und kommerziellen Szenarien.
