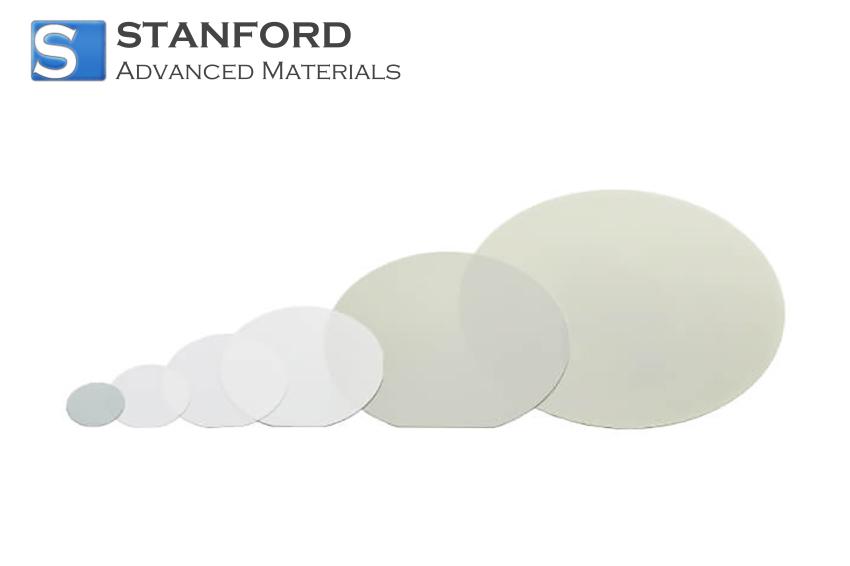

CY8576 Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ

Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ Beschreibung

Unser 6-Zoll 3C N-Typ Siliziumkarbid (SiC) Wafer bietet eine robuste, hochmoderne Plattform für elektronische und optoelektronische Hochleistungsgeräte. Dieses Substrat verfügt über eine breite Bandlücke und eine ausgezeichnete Wärmeleitfähigkeit und gewährleistet eine hervorragende Wärmeableitung und einen effizienten Hochspannungsbetrieb. Die 3C-SiC-Kristallstruktur zeichnet sich durch eine verbesserte Elektronenbeweglichkeit und geringere Defektraten aus, was zu schnellen Schaltgeschwindigkeiten und einer außergewöhnlichen Zuverlässigkeit der Bauelemente führt. Diese Eigenschaften machen es zu einer idealen Wahl für Leistungselektronik, Hochfrequenztransistoren und andere anspruchsvolle Anwendungen.

Um eine gleichbleibende Qualität und Leistung zu gewährleisten, durchlaufen unsere SiC-Wafer strenge Herstellungs- und Prüfverfahren. Jeder Wafer wird sorgfältig geprüft, um minimale Defekte und eine gleichmäßige Dotierungskonzentration zu gewährleisten. Diese Verpflichtung zu strengen Qualitätsstandards ermöglicht es uns, eine Substratlösung zu liefern, die den anspruchsvollen Anforderungen der Halbleitertechnologien der nächsten Generation gerecht wird.

Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ-Anwendungen

Siliziumkarbid (SiC) Wafer 6 in 3C N-Typ ist ein Hochleistungssubstrat mit ausgezeichneter Wärmeleitfähigkeit, chemischer Stabilität und breiter Bandlücke. Dieses fortschrittliche Material ist ideal für eine Reihe von industriellen und kommerziellen Anwendungen. Mit seinen robusten mechanischen Eigenschaften und seiner erhöhten Zuverlässigkeit kann es auch extremen Bedingungen standhalten. Darüber hinaus ist es aufgrund seiner ausgezeichneten Elektronenbeweglichkeit für die nächste Generation von Halbleiterbauelementen und Leistungselektronik äußerst wünschenswert.

1. elektronik und halbleiteranwendungen

-Leistungselektronik: Ermöglicht hocheffiziente Energieumwandlungssysteme mit geringeren Verlusten und geringerer Wärmeentwicklung.

-Integrierte Schaltungen: Ermöglicht eine verbesserte Bauelementleistung und höhere Schaltgeschwindigkeiten, ideal für die fortschrittliche Bauelementeherstellung.

-Hochfrequenz-Transistoren: Ermöglicht schnellere Datenübertragung und verbesserte Signalintegrität in der Telekommunikation.

2. medizinische und gesundheitliche Anwendungen

-Diagnostische Geräte: Bessere Auflösung in bildgebenden Systemen durch stabile und präzise Substratleistung.

-Chirurgische Instrumente: Verbessert die Zuverlässigkeit und Haltbarkeit von Spezialwerkzeugen, die hochfeste Substrate erfordern.

-Sensortechnologien: Trägt mit ausgezeichneter chemischer und thermischer Stabilität zur genauen Erkennung und Überwachung in medizinischen Geräten bei.

3. saubere Energie und industrielle Verarbeitung

-Wechselrichter für erneuerbare Energien: Verbessert die Effizienz der Energieumwandlung in Solar- und Windkraftanlagen.

-Chemische Verarbeitungsanlagen: Widersteht aggressiven Chemikalien und hohen Temperaturen für einen zuverlässigen Betrieb und eine längere Lebensdauer der Komponenten.

-Maschinen für die Lebensmittel- und Pharmaindustrie: Sorgt für eine saubere, kontaminationsfreie Verarbeitung durch korrosionsbeständige Geräte und Teile.

Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ Verpackung

Jeder 6-Zoll 3C N-Typ Siliziumkarbid-Wafer ist einzeln vakuumversiegelt mit antistatischen Materialien und Schaumstoffpolsterung zur Stoßdämpfung. Lagern Sie die Wafer in einer sauberen, klimatisierten Umgebung bei 18-25°C und einer Luftfeuchtigkeit von unter 60%. Um Verunreinigungen zu vermeiden, werden versiegelte Behälter und Partikelfilter verwendet. Zu den Anpassungsmöglichkeiten gehören Dicke, Ausrichtung und Kennzeichnung. Dieses Verpackungsprotokoll gewährleistet optimalen Schutz, reduziert physische Schäden und bewahrt die Integrität der Wafer.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ?

A1: Der 3C-Polytyp von Siliziumkarbid weist eine kubische Kristallstruktur auf, die eine ausgezeichnete Elektronenbeweglichkeit und eine hohe thermische Stabilität bietet. Dieser N-Typ-Wafer bietet eine effiziente elektronische Leistung, insbesondere bei Hochfrequenz- und Hochleistungsanwendungen. Der 6-Zoll-Durchmesser bietet eine größere Oberfläche für die Herstellung von Bauelementen. Er zeichnet sich außerdem durch hohe Härte, hervorragende chemische Beständigkeit und minimale Gitterdefekte aus, was zu einer verbesserten Zuverlässigkeit der Bauelemente und einer längeren Lebensdauer der Komponenten beiträgt.

F2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Aufgrund seiner Sprödigkeit muss der Wafer in einem Reinraum oder einer ähnlich kontrollierten Umgebung mit Vorsicht gehandhabt werden. Lagern Sie ihn in antistatischen Waferkassetten oder versiegelten Behältern, um Kontamination und mechanische Belastung zu vermeiden. Halten Sie eine moderate Temperatur und Luftfeuchtigkeit aufrecht. Achten Sie auf minimale Vibrationen oder Stöße während des Transports, um Oberflächenbeschädigungen oder Risse zu vermeiden und so die Integrität der Wafer zu erhalten.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ?

A3: Seriöse Lieferanten erfüllen in der Regel die ISO 9001-Norm, um konsistente Herstellungs- und Qualitätskontrollprozesse zu gewährleisten. Weitere Zertifizierungen oder Konformitäten können RoHS und REACH für die Umweltsicherheit umfassen. Alle Wafer werden einer strengen Prüfung unterzogen, um die Kristallqualität, die Gleichmäßigkeit der Dotierung und die minimale Defektdichte zu bestätigen und so sicherzustellen, dass sie den Anforderungen der Industrie für die Herstellung fortschrittlicher Geräte entsprechen.

Verwandte Informationen

1. Herstellungsprozess

Zur Herstellung der Siliziumkarbid-Wafer SiC-Substrat 6 in 3C N-Typ werden sorgfältige Wachstumstechniken eingesetzt, die mit sorgfältig kontrollierten Umgebungsparametern beginnen. Während der Phase der chemischen Gasphasenabscheidung werden die Vorläufergase und die Temperatureinstellungen so kalibriert, dass eine stabile kubische (3C) Kristallbildung unterstützt wird, was eine minimale Defektdichte und eine verbesserte Qualität der Epitaxieschichten gewährleistet. Bei der Stickstoffdotierung werden gezielt Donatoratome eingebracht, um ein N-Typ-Substrat zu erhalten, das eine hohe Leitfähigkeit und eine gleichmäßige Ladungsträgerkonzentration ermöglicht.

Thermische Behandlung und Polierverfahren verfeinern die Oberfläche des Wafers und sorgen für die präzise Ebenheit und geringe Rauheit, die für moderne Halbleiteranwendungen erforderlich sind. Mehrere Qualitätskontrollen bei jedem Schritt überprüfen die Homogenität des Substrats und sorgen für strenge Maßkontrollen. Durch die Optimierung dieser Herstellungsmaßnahmen weisen die resultierenden 6-Zoll-3C-SiC-Wafer eine hervorragende elektrische Leistung auf und sind ideal für die Herstellung von Leistungsbauelementen und anderen hochmodernen elektronischen Geräten.

2. Vergleichende Analyse mit alternativen Materialien

Im Vergleich zu den üblicherweise verwendeten Siliziumwafern bieten 6-Zoll-3C-Siliziumkarbidsubstrate vom Typ N eine höhere Durchbruchspannung und eine bessere Wärmeleitfähigkeit, wodurch sie sich besser für robuste Leistungselektronik eignen. Sie weisen außerdem geringere Leitungsverluste bei hohen Schaltfrequenzen auf, was zu einem verbesserten Wirkungsgrad und einem geringeren thermischen Aufwand in anspruchsvollen Anwendungen wie Elektrofahrzeugsystemen und industriellen Leistungsmodulen führt.

Zu den Vorteilen gegenüber anderen Polytypen wie 4H-SiC gehören potenziell niedrigere Herstellungskosten und eine geringere Belastung bei bestimmten Betriebsbedingungen. Obwohl 4H-SiC für Hochspannungskomponenten nach wie vor beliebt ist, weist die 3C-Variante einzigartige Wachstumseigenschaften auf, die zu einer verbesserten Kristallgleichmäßigkeit und einem kostengünstigen Scale-up führen können. Diese Kombination aus physikalischen Eigenschaften und Flexibilität bei der Herstellung macht 3C-SiC-Wafer vom N-Typ zu einer wettbewerbsfähigen Option für Halbleiterlösungen der nächsten Generation.
