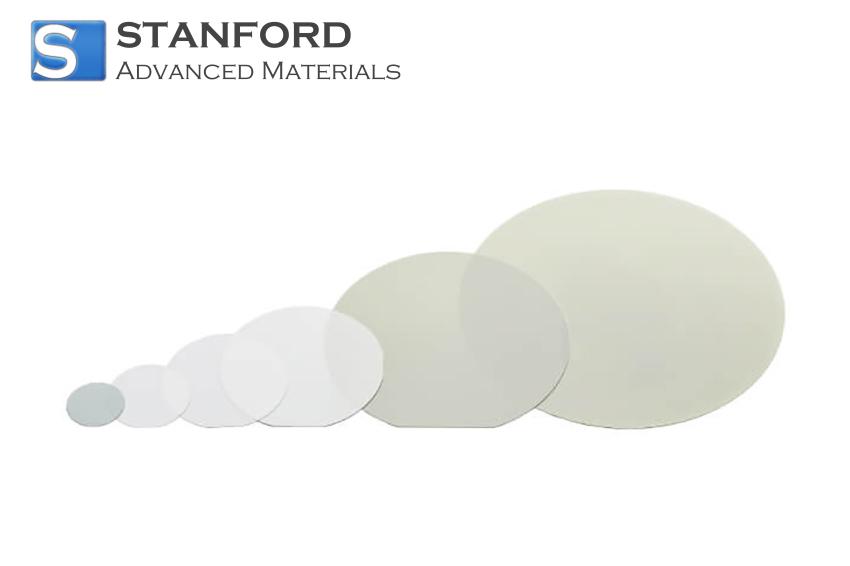

CY8575 Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ

Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ Beschreibung

Erleben Sie verbesserte Leistung mit unserem 6-Zoll 6H P-Typ Siliziumkarbid (SiC) Wafer, der für Leistungselektronik und Hochtemperaturanwendungen entwickelt wurde. Dieses Substrat nutzt die inhärent breite Bandlücke von SiC und bietet eine hervorragende thermische Leitfähigkeit, mechanische Festigkeit und chemische Stabilität, die eine minimale Degradation unter extremen Betriebsbedingungen gewährleistet. In Kombination mit einer präzisen P-Typ-Dotierung eignet sich der Wafer ideal für die Herstellung fortschrittlicher Bauelemente wie Leistungs-MOSFETs, IGBTs und HF-Schalter, die bei hohen Spannungen und Frequenzen zuverlässig und effizient sein müssen.

Jeder Wafer wird strengen Qualitätskontrollen unterzogen, um eine gleichmäßige Dicke, eine geringe Fehlerdichte und konsistente elektrische Eigenschaften zu gewährleisten. Unsere SiC-Substrate entsprechen den Industriestandards und sind so konzipiert, dass sie modernste Anwendungen in den Bereichen grüne Energie, Automobil und Industrie unterstützen. Investieren Sie in diese hochwertigen Substrate, um die Leistung Ihrer Geräte zu steigern, Leistungsverluste zu reduzieren und die Produktlebensdauer zu verlängern.

Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ-Anwendungen

Dieser fortschrittliche 6-Zoll 6H P-Typ Siliziumkarbid-Wafer bietet ein ausgezeichnetes Wärmemanagement, eine hohe Durchbruchspannung und eine überragende Härte, was ihn zu einer idealen Plattform für anspruchsvolle elektronische Anwendungen macht. Sein breiter Bandabstand ermöglicht den Betrieb mit höherer Leistung bei geringerem Energieverlust, während seine robuste chemische Stabilität die Zuverlässigkeit in rauen Umgebungen gewährleistet. Diese einzigartigen Eigenschaften erweitern die Möglichkeiten in verschiedenen Branchen und bieten eine höhere Leistung und langfristige Haltbarkeit.

1. die Elektronik- und Halbleiterindustrie

-Hochtemperatur-Leistungsgeräte: Nutzen Sie die überlegene Wärmeleitfähigkeit des Wafers zur Entwicklung effizienter Leistungsmodule für Industrieanlagen und Unterhaltungselektronik.

-Wide-Bandgap-Transistoren: Reduzieren Sie Energieverluste und ermöglichen Sie schnellere Schaltgeschwindigkeiten, um eine verbesserte Leistung und Langlebigkeit der Geräte zu gewährleisten.

2) Gesundheitswesen und medizinische Geräte

-Diagnostische Geräte: Nutzen Sie die chemische Stabilität und die zuverlässigen elektrischen Eigenschaften des Wafers für Sensoren, die in modernen Diagnosesystemen eingesetzt werden.

-Am Körper tragbare Gesundheitsmonitore: Stellen Sie robuste Substrate bereit, die den rauen Betriebsbedingungen in kontinuierlich arbeitenden medizinischen Geräten standhalten.

3. automotive und erneuerbare Energien

-Wechselrichter für Elektrofahrzeuge: Effizientere Hochspannungswechselrichter mit geringerer Wärmeentwicklung und verbesserter Gesamtleistung.

-Solarstromumrichter: Optimieren Sie den Umwandlungswirkungsgrad in Solarwechselrichtern und reduzieren Sie die Energieverluste, um zu sauberen und nachhaltigen Energielösungen beizutragen.

Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ Verpackung

Jeder 6-Zoll 6H P-Typ Siliziumkarbid-Wafer wird in einem ESD-sicheren Behälter mit Schaumstoffeinlagen versandt, um mechanische Beschädigungen zu verhindern. Einzelne Umschläge oder vakuumversiegelte Beutel bieten eine zusätzliche Barriere gegen Feuchtigkeit und Verunreinigungen. Die Wafer sollten in einer sauberen Umgebung mit geringer Luftfeuchtigkeit und vor direkter Sonneneinstrahlung geschützt gelagert werden. Zu den Maßnahmen zur Vermeidung von Kontaminationen gehört ein partikelfreier Handhabungsbereich. Individuelle Beschriftungs- und Verpackungsoptionen sind auf Anfrage erhältlich.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ?

A1: Der 6H-Polytyp des p-Typs von SiC zeichnet sich durch eine breite Bandlücke aus, die hohe Temperaturen und hohe Leistungen ermöglicht, sowie durch eine außergewöhnliche Wärmeleitfähigkeit von bis zu 4,9 W/cm-K und eine ausgezeichnete mechanische Härte (Mohs-Klassifizierung um 9). Es ermöglicht stabile Dotierungskonzentrationen, die zuverlässige elektronische Eigenschaften unterstützen. Seine kristalline Struktur bietet niedrige Defektdichten und minimale Verunreinigungsgrade, was eine überragende Geräteeffizienz für fortschrittliche Leistungs-, HF- oder Sensoranwendungen ermöglicht.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Bediener sollten p-Typ 6H-SiC-Wafer mit Reinraumhandschuhen anfassen und die Berührung aktiver Oberflächen vermeiden, um eine Kontamination zu vermeiden. Sorgen Sie für eine Umgebung mit kontrollierter elektrostatischer Entladung, da statische Aufladung die empfindlichen Dotierprofile beschädigen kann. Lagern Sie die Wafer in versiegelten, feuchtigkeitsdichten Behältern bei stabilen Temperaturen von 20-25 °C. Regelmäßige Reinigung mit zugelassenen, nicht scheuernden Lösungen trägt zur Erhaltung der Oberflächenintegrität bei und verringert das Risiko von durch Partikel verursachten Defekten.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ?

A3: Siliziumkarbid-Wafer entsprechen in der Regel ISO 9001-zertifizierten Herstellungsprozessen, die eine gleichbleibende Qualität und eine strenge Dokumentation gewährleisten. Sie erfüllen auch die SEMI M55-Normen für Abmessungen, Kristallorientierung und Dickentoleranzen. Darüber hinaus werden die Gleichmäßigkeit der Dotierung und die Ebenheit der Oberfläche nach fortschrittlichen Messprotokollen überwacht, um den Anforderungen der Industrie gerecht zu werden. Einige Hersteller verfügen über RoHS- oder REACH-Zertifizierungen, um die Kontrolle eingeschränkter Substanzen zu gewährleisten.

Verwandte Informationen

1. Herstellungsprozess

Durch ein spezielles Kristallzüchtungsverfahren, das als physikalischer Dampftransport (PVT) bekannt ist, wird das Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ einer sorgfältigen Bildung von gleichmäßigen 6H-Polytyp-Schichten unterzogen. Diese Technik steuert Temperaturgradienten, Vakuumniveaus und die Platzierung der Quelle, um einen äußerst wiederholbaren Prozess zu fördern. Das Ergebnis ist ein außerordentlicher Grad an kristalliner Reinheit, der das Substrat unter anspruchsvollen Temperatur- und Belastungsbedingungen außerordentlich stabil macht. Durch die präzise Regulierung der Dotierungskonzentration während des Kristallwachstums erreichen die Hersteller die P-Typ-Leitfähigkeit, die für leistungselektronische Anwendungen unerlässlich ist.

Die Produktionsphase zeichnet sich durch ein rigoroses Schneiden der Wafer und eine sorgfältige Oberflächenbearbeitung aus und stellt sicher, dass jedes 6-Zoll-Substrat eine gleichbleibende Dicke aufweist und die kristallografische Integrität erhalten bleibt. Durch sorgfältige Läpp-, Polier- und Reinigungsschritte werden Oberflächenverunreinigungen und Makel entfernt, wodurch die Wahrscheinlichkeit von Defekten, die die Leistung der Bauteile beeinträchtigen könnten, verringert wird. Dieser mehrstufige Fertigungsansatz ermöglicht die Herstellung eines fertigen Substrats mit extrem geringer Fehlerdichte, die für die Entwicklung modernster Dioden, Transistoren und anderer elektronischer Hochleistungsbauteile unerlässlich ist.

2. Maßnahmen zur Qualitätskontrolle

Gründliche Inline-Inspektionen stellen sicher, dass jeder Wafer die strengen Standards für Ebenheit, Sauberkeit und Dotierungsgleichmäßigkeit erfüllt. Automatisierte Scansysteme überprüfen die Waferoberfläche auf Partikel, Mikrokratzer und Versetzungen und stellen sicher, dass selbst kleinste Abweichungen sofort erkannt werden. Diese Kontrollen verringern die Ausfallraten von Bauelementen und garantieren die hohe Zuverlässigkeit, die von Leistungsmodulen und anderen kritischen Anwendungen gefordert wird, die von stabilen 6H-Siliziumkarbid-Substraten vom P-Typ abhängen.

Hochentwickelte Messinstrumente wie Laserinterferometer und Photolumineszenz-Tester werden eingesetzt, um die Homogenität der Kristallstruktur und die Dickenabweichung zu überprüfen. Elektrische Tests messen das Widerstandsprofil des Wafers und bestätigen, dass die P-Dotierung auf jedem Substrat gleichmäßig erhalten bleibt. Die strikte Einhaltung dieser Qualitätskontrollprotokolle stellt sicher, dass jeder Siliziumkarbid-Wafer SiC-Substrat 6 in 6H P-Typ die strengen Anforderungen von Energiemanagementsystemen, Hochtemperaturumgebungen und aufstrebenden Bereichen wie Elektrofahrzeugtechnologien erfüllen kann.
