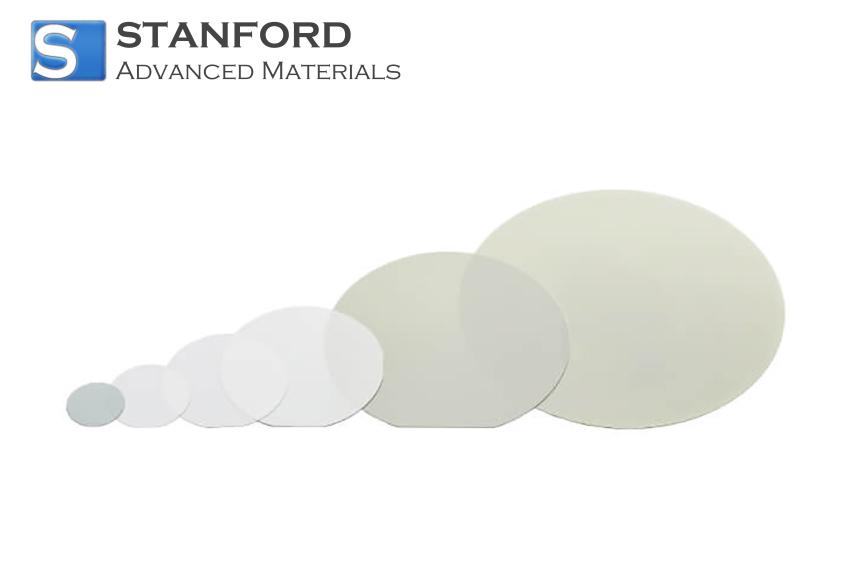

CY8574 Siliziumkarbid-Wafer SiC-Substrat 6 in 4H SEMI-Typ (HPSI)

Siliziumkarbid-Wafer SiC-Substrat 6 in 4H SEMI-Typ (HPSI) Beschreibung

Die 6-Zoll-4H-Siliciumcarbid-Wafer (HPSI) bieten außergewöhnliche Materialeigenschaften, die sie für fortschrittliche elektronische und optoelektronische Anwendungen unverzichtbar machen. Seine hochreine, halbisolierende Struktur und seine hervorragende Wärmeleitfähigkeit tragen dazu bei, Energieverluste zu verringern, die Effizienz der Bauelemente zu verbessern und einen zuverlässigen Betrieb unter hohen Spannungen und extremen Temperaturen zu ermöglichen. Die breite Bandlücke von 4H-SiC ermöglicht zudem eine robuste Leistung und minimale Verlustleistung.

Dieses Substrat wurde sorgfältig entwickelt, um die strengen SEMI-Normen zu erfüllen, und weist eine sehr gleichmäßige Dicke und eine minimale Fehlerdichte auf. Jeder Wafer wird strengen Qualitätskontrollen unterzogen, um eine gleichbleibende Ebenheit und eine makellose Oberflächenbeschaffenheit zu gewährleisten, was die Herstellung von Bauelementen mit hohem Ertrag ermöglicht. Mit seinen Spitzeneigenschaften und seiner bewährten Zuverlässigkeit ist der 6-Zoll-4H-SiC-Wafer (HPSI) die erste Wahl für Leistungsbauelemente der nächsten Generation, Mikrowellenkomponenten und Hochfrequenzschaltungen.

Siliziumkarbid-Wafer SiC-Substrat 6 in 4H SEMI-Typ (HPSI) Anwendungen

Siliziumkarbid-Wafer (SiC) Substrat 6 in 4H SEMI-Typ (HPSI) zeichnet sich durch seine breite Bandlücke, seine außergewöhnliche chemische Stabilität und seine hervorragende Wärmeleitfähigkeit aus, was es zu einer erstklassigen Wahl für eine Vielzahl von fortschrittlichen Anwendungen macht. Seine robusten elektrischen Eigenschaften unterstützen hohe Spannungen und Temperaturen und ermöglichen eine verbesserte Leistung in komplexen Umgebungen. Diese überragenden Eigenschaften sorgen für eine höhere Zuverlässigkeit, einen geringeren Energieverbrauch und eine längere Betriebsdauer.

1: Elektronik- und Halbleiteranwendungen

-Anwendung 1: Hochfrequenztransistoren für die 5G-Infrastruktur und andere Kommunikationssysteme, die geringere Leistungsverluste und zuverlässige Leistung ermöglichen.

-Anwendung 2: Leistungsmodule in Wechselrichtern für erneuerbare Energien, die ein effizientes Schalten und eine verbesserte Wärmebehandlung ermöglichen.

2: Anwendungen in der Medizin und im Gesundheitswesen

-Anwendung 1: Biosensoren und Diagnosegeräte, die ultra-saubere, biokompatible Oberflächen mit hoher chemischer Stabilität erfordern.

-Anwendung 2: Chirurgische Präzisionsinstrumente, die von der hohen Temperaturtoleranz und Haltbarkeit des Wafers profitieren.

3. industrielle und automobile Anwendungen

-Anwendung 1: Hochleistungswandler in elektrischen Fahrzeugantrieben für verbesserte Effizienz und geringere Wärmeentwicklung.

-Anwendung 2: Robuste Prozesssteuerungssensoren in der chemischen Industrie, wo raue Umgebungen eine hohe Materialbeständigkeit erfordern.

Siliziumkarbid-Wafer SiC-Substrat 6 in 4H SEMI-Typ (HPSI) Verpackung

Jeder Siliziumkarbid-Wafer SiC-Substrat 6" 4H SEMI-Typ (HPSI) ist einzeln in reinraumtauglichen, statisch ableitenden Hüllen versiegelt, um eine Verunreinigung durch Partikel zu verhindern. Die Wafer werden dann in mit Schaumstoff ausgekleideten Waferträgern gepolstert, um mechanische Belastungen zu vermeiden und einen sicheren Transport zu gewährleisten. Lagern Sie sie in einer Umgebung mit niedriger Luftfeuchtigkeit und kontrollierter Temperatur zwischen 15°C und 25°C. Zusätzliche Barrierebeutel sind auf Anfrage erhältlich, um die Kontaminationskontrolle zu verbessern. Kundenspezifische Verpackungsoptionen, wie z. B. Vakuumversiegelung oder spezielle Etikettierung, werden ebenfalls angeboten.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 6 in 4H SEMI-Typ (HPSI) FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 6 in 4H SEMI-Typ (HPSI)?

A1: Dieser Wafer weist eine breite Bandlücke (ca. 3,26 eV), eine hohe Wärmeleitfähigkeit (im Bereich von 3-4 W/cm-K) und eine außergewöhnliche mechanische Härte auf. Er zeichnet sich durch eine ausgezeichnete chemische Stabilität, eine geringe Defektdichte (einschließlich einer minimalen Mikroröhrendichte) und eine hervorragende Durchbruchfeldstärke aus. Die 4H-Polytype-Struktur gewährleistet eine effiziente Ladungsträgerbeweglichkeit und wird häufig für Leistungshalbleiteranwendungen bevorzugt. Der hohe spezifische Widerstand ermöglicht außerdem eine Minimierung der parasitären Ströme in fortschrittlichen Bauelementdesigns.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Fassen Sie den Wafer mit geeigneten Reinraumhandschuhen oder einer Pinzette an, um eine Kontamination durch Öle oder Partikel zu vermeiden. Lagern Sie ihn in einer speziellen, feuchtigkeitskontrollierten Umgebung mit minimalen Vibrationen und stabilen Temperaturen. Verwenden Sie antistatische Verpackungen oder Behälter, die für Halbleiterwafer ausgelegt sind. Vermeiden Sie es, ungeschützte Wafer zu stapeln, um mechanische Belastungen oder Oberflächenbeschädigungen zu vermeiden. Eine ordnungsgemäße Etikettierung und Rückverfolgbarkeit sind ratsam, um die Qualität während der gesamten Lagerdauer zu erhalten.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 6 in 4H vom Typ SEMI (HPSI)?

A3: Die meisten Hersteller unterhalten ISO 9001-zertifizierte Qualitätsmanagementsysteme, um eine einheitliche Produktion und strenge Prozesskontrollen zu gewährleisten. Zusätzliche halbleiterspezifische Zertifizierungen, wie z. B. IATF 16949 für die Anforderungen der Automobilindustrie, können ebenfalls Anwendung finden. Die Einhaltung der SEMI M55-Normen für die Abmessungen und Toleranzen von SiC-Wafern ist von entscheidender Bedeutung. Einige Lieferanten unterziehen ihre Wafer eingehenden Prüfprogrammen, die Parameter wie Mikroröhrchendichte und Oberflächenqualität festlegen, um branchen- und kundenspezifische Richtlinien zu erfüllen.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Inmitten der sich rasch entwickelnden Halbleiterlandschaft zeichnet sich der Siliziumkarbid-Wafer SiC-Substrat 6 in 4H SEMI-Typ (HPSI) durch seine bemerkenswerte Wärmeleitfähigkeit und hohe Durchbruchspannung aus. Dank dieser herausragenden Eigenschaften können Hersteller eine überragende Effizienz bei der Geräteleistung erzielen, was es für Leistungselektronik, die unter extremen Bedingungen arbeitet, sehr begehrt macht.

Aufgrund seiner robusten mechanischen Festigkeit und der großen Bandlücke eignet sich dieser 6-Zoll-Wafer besonders für Anwendungen in Hochleistungsmodulen und ermöglicht so einen minimalen Energieverlust. Die 4H-Polytype-Konfiguration ermöglicht eine außergewöhnliche Elektronenbeweglichkeit, die die Zuverlässigkeit des Produkts weiter erhöht, indem sie das Risiko einer Degradation unter Belastung verringert und eine gleichbleibende Funktionalität auch bei erhöhten Temperaturen gewährleistet.

2. Anwendungen in fortschrittlichen Industrien

Spitzentechnologien in Bereichen wie Luft- und Raumfahrt, erneuerbare Energien und Telekommunikation sind in hohem Maße auf die hochentwickelten Komponenten angewiesen, die aus Siliziumkarbid-Wafern SiC-Substrat 6 in 4H SEMI-Typ (HPSI) hergestellt werden. Innovative Stromwandler, die in Satelliten und Ladeinfrastrukturen für Elektrofahrzeuge zum Einsatz kommen, profitieren in hohem Maße von der überragenden Widerstandsfähigkeit des Wafers, die eine langfristige Zuverlässigkeit und geringere Wartungskosten gewährleistet.

Die Nachfrage nach diesen Wafern erstreckt sich auch auf Ultraschall- und Mikrowellensysteme, bei denen eine stabile Leistung bei hohen Frequenzen unerlässlich ist. In diesen spezialisierten Bereichen sorgen die halbisolierenden Eigenschaften des Wafers für geringe Signalstörungen und machen ihn zu einer zuverlässigen Wahl für Sensoren, Oszillatoren und fortschrittliche Kommunikationsgeräte, die über weite Temperaturbereiche arbeiten.
