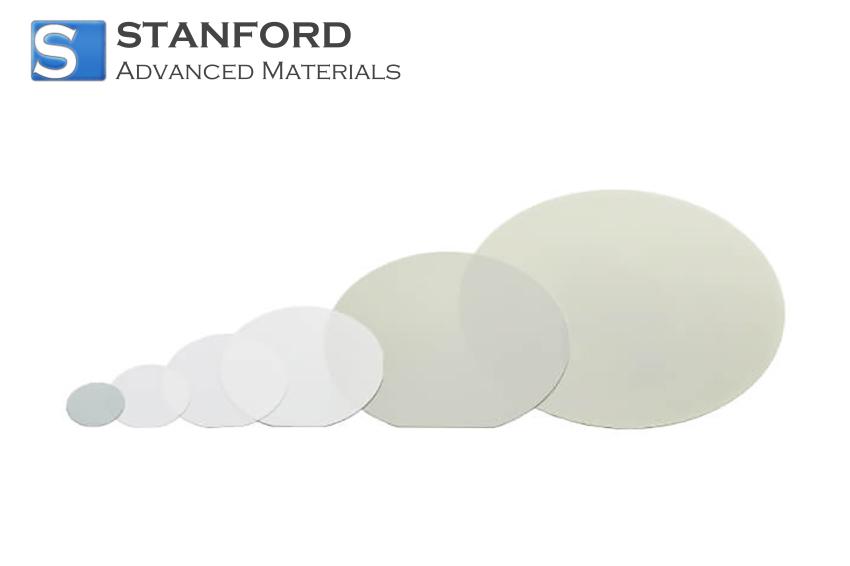

CY8573 Siliziumkarbid-Wafer SiC-Substrat 6 in 4H N-Typ

Siliziumkarbid-Wafersubstrat SiC 6 in 4H N-Typ Beschreibung

Unser 6-Zoll-Wafersubstrat aus Siliziumkarbid (SiC) vom Typ 4H N bietet eine überragende Leistung bei Anwendungen mit hoher Leistung, hohen Temperaturen und hohen Frequenzen. Dank seiner Struktur mit breiter Bandlücke und ausgezeichneter Wärmeleitfähigkeit bietet dieses Substrat hervorragende Zuverlässigkeit und Effizienz in der modernen Leistungselektronik, in HF-Geräten und in Halbleiteranwendungen der nächsten Generation. Die kristalline Integrität und die gleichmäßige Dotierung sorgen für konsistente elektrische Eigenschaften, die einen robusten Betrieb der Geräte auch in extremen Umgebungen ermöglichen.

Jeder Wafer wird strengen Qualitätskontrollen unterzogen, einschließlich Kristalldefektanalyse und Oberflächeninspektion, um die strengen Industriestandards zu erfüllen. Durch die präzise Kontrolle der Waferdicke, der Dotierungskonzentration und der Ebenheit garantieren wir die Zuverlässigkeit und Stabilität des Substrats über verschiedene Produktionsprozesse hinweg. Vertrauen Sie auf unsere hochwertigen SiC-Wafer, wenn es darum geht, höhere Leistung, verbesserte Energieeffizienz und außergewöhnliche Produktlebensdauer zu erreichen.

Siliziumkarbid-Wafer SiC-Substrat 6 in 4H N-Typ Anwendungen

Siliziumkarbid-Wafer (SiC) 6 in 4H N-Typ sind hochentwickelte Substrate, die für ihre besondere elektrische und thermische Leistung bekannt sind. Sie weisen ein ausgezeichnetes Gleichgewicht zwischen breiter Bandlücke, hoher Wärmeleitfähigkeit und robuster chemischer Stabilität auf. Dank dieser einzigartigen Eigenschaften sind SiC-Wafer in der Spitzenelektronik und einer breiten Palette industrieller Prozesse unverzichtbar. Sie ermöglichen einen effizienten Betrieb unter extremen Bedingungen und bieten eine außergewöhnliche Haltbarkeit in anspruchsvollen Umgebungen.

1. elektronik und halbleiterbauelemente

-Leistungsstarke Konverter: Die breite Bandlücke ermöglicht eine höhere Spannungsverarbeitung, wodurch sich diese Wafer ideal für fortschrittliche Energieumwandlungssysteme eignen.

-Hochfrequenz-Transistoren: Geringe Leitungsverluste und ausgezeichnete thermische Stabilität unterstützen effiziente, kompakte Bauelemente.

-Sensortechnologien: Aufgrund ihrer chemischen Inertheit eignen sie sich für Sensoren, die in rauen Industrieumgebungen eingesetzt werden.

2) Medizinische Geräte und Geräte für das Gesundheitswesen

-Bildgebende Systeme: Hervorragende elektrische Leistung und Wärmeableitung helfen beim Bau empfindlicher, zuverlässiger bildgebender Geräte.

-Instrumente zur Patientenüberwachung: Langfristige Stabilität gewährleistet gleichbleibende Leistung und eine längere Lebensdauer der Geräte.

3. automotive und industrielle Anwendungen

-Leistungsmodule für Elektrofahrzeuge: Verbessertes Wärmemanagement und Zuverlässigkeit tragen zu effizienteren EV-Systemen bei.

-Industrielle Motorantriebe: Verbesserte Schalteffizienz und geringere Energieverluste bei der Steuerung von Hochgeschwindigkeitsmotoren.

-Raue chemische Verarbeitung: Hervorragende chemische und mechanische Beständigkeit für den Einsatz in chemisch aggressiven Produktionsumgebungen.

Siliziumkarbid-Wafer SiC-Substrat 6 in 4H N-Typ Verpackung

Jeder 6-Zoll 4H N-Typ Siliziumkarbid-Wafer ist in einem sauberen, antistatischen Beutel verpackt, um elektrostatische Entladungen zu verhindern und vor Feuchtigkeit zu schützen. Er befindet sich in einem stoßfesten Behälter und ist mit Schaumstoffeinlagen gepolstert, um ihn vor physischen Schäden und Verunreinigungen zu schützen. Die Wafer sollten in einer trockenen, temperaturgeregelten Umgebung gelagert werden. Für spezielle Handhabungs- oder Transportanforderungen sind zusätzliche Vakuumversiegelungen, stickstoffgespülte Beutel und kundenspezifische Beschriftungsoptionen erhältlich.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 6 in 4H N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 6 in 4H N-Typ?

A1: Dieses Substrat weist eine hohe chemische und thermische Stabilität, eine breite Bandlücke (ca. 3,26 eV) und eine ausgezeichnete Durchbruchspannung auf. Seine 4H-Kristallstruktur gewährleistet eine hervorragende Elektronenbeweglichkeit und eine niedrige intrinsische Ladungsträgerkonzentration. Der Wafer weist außerdem eine außergewöhnliche Härte auf, die ihn resistent gegen physische Beschädigungen macht. Mit seiner hohen Wärmeleitfähigkeit und minimalen thermischen Ausdehnungsfehlanpassung ist 4H N-Typ SiC ideal für Leistungselektronik, RF-Geräte und andere Hochleistungs-Halbleiteranwendungen.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Behandeln Sie den Wafer mit Handschuhen in Reinraumqualität, um Verunreinigungen und Rückstände von Fingerabdrücken zu vermeiden. Verwenden Sie nicht-metallische Pinzetten oder Saugnäpfe, um Kratzer auf der Oberfläche zu vermeiden. Lagern Sie die Wafer in ihren Originalbehältern oder in einer sauberen, statikfreien Umgebung, um die polierten Oberflächen zu schützen und die Verunreinigung durch Partikel zu reduzieren. Halten Sie eine kontrollierte Temperatur- und Feuchtigkeitsumgebung ein, in der Regel bei 20-25 °C und 40-50 % relativer Luftfeuchtigkeit, um die strukturelle und elektrische Integrität zu erhalten.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 6 in 4H N-Typ?

A3: Seriöse Hersteller halten sich an die ISO 9001 für das gesamte Qualitätsmanagement und die ISO 14001 für die Umweltverantwortung. Die Wafer werden unter strengen Reinraumbedingungen hergestellt und entsprechen den SEMI-Spezifikationen für Maßtoleranzen, Ebenheit, Fehlerdichte und Oberflächengüte. Die Rückverfolgbarkeit durch detaillierte Losnummern und Dokumentation gewährleistet Konsistenz, während häufige interne und externe Audits die Einhaltung globaler Zertifizierungsprogramme und branchenspezifischer Anforderungen für kritische Halbleiteranwendungen überprüfen.

Verwandte Informationen

1. Herstellungsprozess

Bei der Herstellung eines 6-Zoll-4H-Siliziumkarbid-Wafers des Typs N verwenden die Hersteller in der Regel fortschrittliche Diamantdrahtsägen, um SiC-Brocken in genau abgemessene Substrate zu schneiden. Dieses Verfahren zielt darauf ab, Oberflächendefekte zu minimieren und eine gleichmäßige Dicke über den gesamten Wafer zu erhalten. Darüber hinaus werden mechanische Poliertechniken in Kombination mit chemisch-mechanischer Planarisierung (CMP) angewandt, um eine ultraglatte Oberfläche zu erhalten, die den strengen Anforderungen für die Herstellung von Halbleiterbauelementen entspricht.

Auf die anfänglichen Formgebungs- und Polierschritte folgen intensive thermische Behandlungen, die die Kristallqualität und die Gleichmäßigkeit der Dotierstoffe auf dem gesamten Substrat sicherstellen. Durch die sorgfältige Kontrolle von Temperatur, Umgebung und atmosphärischer Zusammensetzung in speziellen Öfen verbessern die Hersteller die elektrische und strukturelle Stabilität des Wafers. Jeder Schritt wird mit fortschrittlichen Inspektionssystemen überwacht, die Anpassungen in Echtzeit ermöglichen, um eine gleichbleibende Substratqualität zu gewährleisten.

2. Anwendungen in fortschrittlichen Industrien

Aufgrund der hohen Anforderungen an leistungsstarke Leistungsbauelemente stehen 6-Zoll-4H-SiC-Wafer vom Typ N in der Elektronik der nächsten Generation an vorderster Front. Ihr breiter Bandabstand und ihre hervorragende Wärmeleitfähigkeit ermöglichen Anwendungen in Leistungswandlern, Elektrofahrzeugsystemen und Solarwechselrichtern, bei denen geringere Energieverluste und ein verbesserter Betrieb bei hohen Temperaturen entscheidend sind. Darüber hinaus eignet sich ihre robuste mechanische Festigkeit für Geräte, die unter extremen Bedingungen arbeiten, und minimiert das Risiko eines Substratausfalls.

Branchen wie die Luft- und Raumfahrt und die Telekommunikation nutzen die Vorteile der überlegenen Materialeigenschaften von Siliziumkarbid und verlassen sich auf diese Wafer für eine zuverlässige Leistung in Satellitenkomponenten und Datenübertragungsinfrastrukturen. Ihre Fähigkeit, mit hohen Spannungen umzugehen und gleichzeitig niedrige Leckströme aufrechtzuerhalten, verlängert die Lebensdauer der Bauteile erheblich. Infolgedessen sind 6-Zoll-4H-SiC-Substrate vom Typ N für Pionierleistungen bei weitreichenden Anwendungen wie Weltraumsonden, 5G-Basisstationen und Hochfrequenzradarsystemen unerlässlich geworden.
