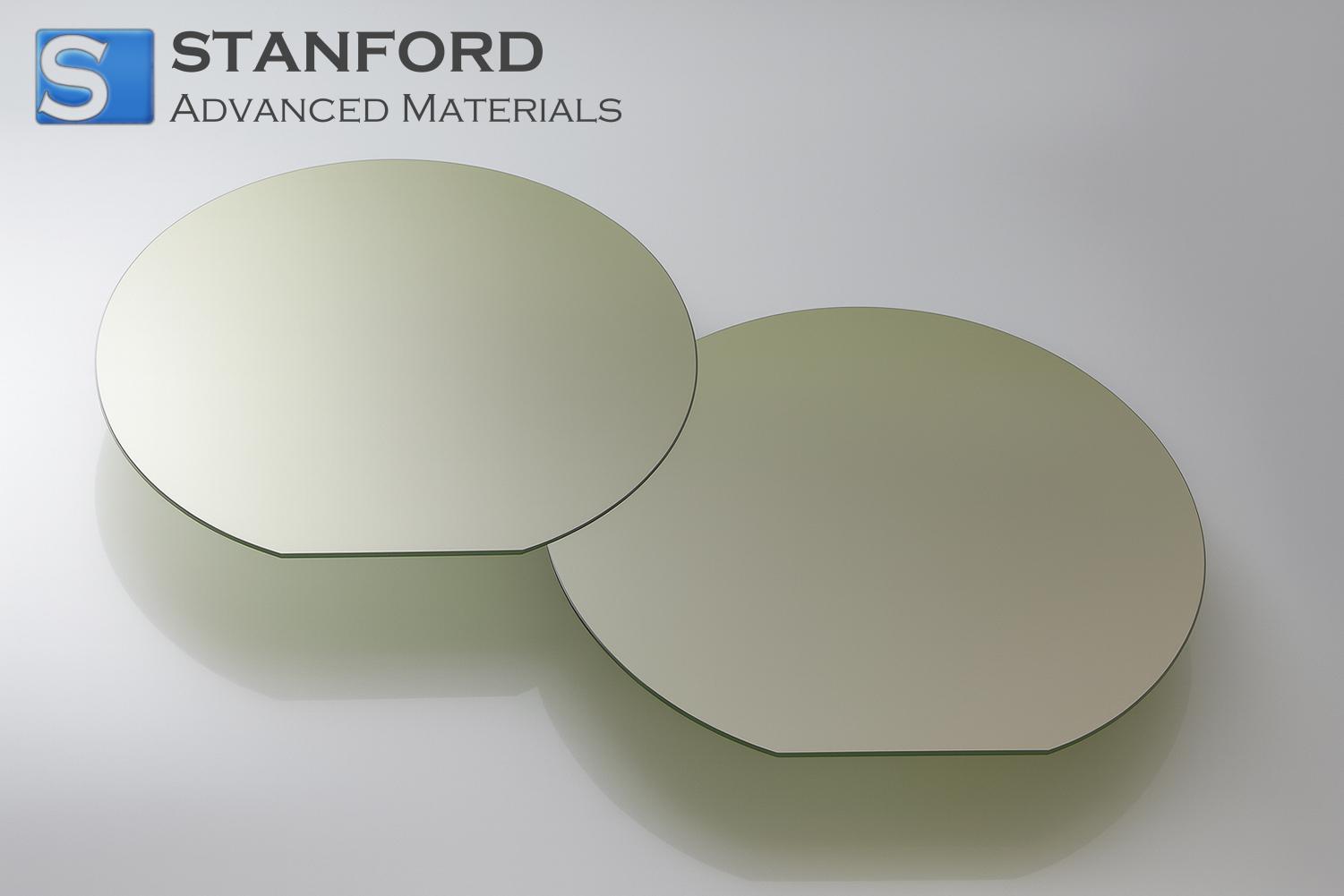

CY8572 Siliziumkarbid-Wafer SiC-Substrat 4 in 3C N-Typ

Siliziumkarbid-Wafersubstrat SiC 4 in 3C N-Typ Beschreibung

Unser 4-Zoll 3C N-Typ Siliziumkarbid (SiC) Wafersubstrat wurde entwickelt, um überlegene Leistung in Hochleistungs- und Hochfrequenzanwendungen zu liefern. 3C-SiC ist für seine außergewöhnliche Wärmeleitfähigkeit und robuste chemische Stabilität bekannt und weist im Vergleich zu anderen Polytypen nur minimale Gitterdefekte auf, was eine zuverlässige Grundlage für die Herstellung fortschrittlicher Bauelemente darstellt. Die N-Typ-Dotierung dieses Wafers verbessert die Ladungsträgerbeweglichkeit und den Elektronentransport weiter, was sich in einer geringeren Verlustleistung und einer effizienten Wärmeableitung niederschlägt.

Jedes Substrat wird nach strengen Qualitätsstandards hergestellt, wobei modernste Polier- und Oberflächenbehandlungsverfahren eingesetzt werden, um Mikroröhren und Versetzungen zu minimieren. Das Ergebnis ist eine konsistente kristalline Struktur, die sich ideal für Leistungselektronik, HF-Geräte und optoelektronische Komponenten eignet. Vertrauen Sie auf dieses hochwertige SiC-Substrat, um Ihre Produktentwicklung zu rationalisieren und die Anforderungen der Industrie präzise zu erfüllen.

Siliziumkarbid-Wafer SiC-Substrat 4 in 3C N-Typ Anwendungen

Mit seiner außergewöhnlichen Wärmeleitfähigkeit, seiner großen Bandlücke und seiner robusten chemischen Stabilität bietet das Siliziumkarbid-Wafer-SiC-Substrat 4 in 3C N-Typ eine vielseitige Lösung für fortschrittliche Industrien. Seine überragende Leistung bei hohen Temperaturen und seine Beständigkeit gegen raue Umgebungen machen es ideal für eine Reihe von Anwendungen. Die folgenden Kategorien zeigen, wie dieses Substrat die Zuverlässigkeit und Effizienz von Systemen in verschiedenen professionellen und kommerziellen Bereichen verbessert.

1. industrielle Anwendungen

-Hochleistungswechselrichter für die Automobil- und Fertigungsindustrie: Die breite Bandlücke erhöht die Schalteffizienz und reduziert sowohl den Energieverbrauch als auch die Systemwärme.

-Korrosionsbeständige Komponenten in der chemischen Verarbeitung: Die chemische Stabilität des Substrats unterstützt den zuverlässigen Betrieb unter rauen und reaktiven Bedingungen.

2. forschungsanwendungen

-Sensoren der nächsten Generation für Hochtemperaturumgebungen: Die robusten thermischen Eigenschaften des Wafers helfen bei der Erfassung präziser Daten und gewährleisten eine stabile Leistung in fortschrittlichen Laboraufbauten.

-Entwicklung neuartiger Halbleiterbauelemente: Die 3C-SiC-Plattform ermöglicht die Erforschung innovativer elektronischer Architekturen für verbesserte Leistungsaufnahme und Geräteeffizienz.

3. kommerzielle Anwendungen

-Leistungsmodule für erneuerbare Energiesysteme: Die hervorragende Wärmeleitfähigkeit des Substrats maximiert die Leistung und Lebensdauer von Solar- und Windkraftanlagen.

-Leistungsstarke Unterhaltungselektronik: Die Haltbarkeit des Wafers und die große Bandlücke tragen zu energieeffizienteren, zuverlässigeren und kompakteren Geräten bei.

Siliziumkarbid-Wafer SiC-Substrat 4 in 3C N-Typ Gehäuse

Diese 4-Zoll 3C Siliziumkarbid (SiC) N-Typ Wafer sind einzeln in statisch ableitenden Behältern verpackt, die zum mechanischen Schutz mit Schaumstoff gepolstert und mit antistatischen Polymerhüllen versiegelt sind. Um Verunreinigungen zu vermeiden, ist jeder Wafer durch eine sichere Trennwand getrennt und sollte in einer sauberen, feuchtigkeitskontrollierten Umgebung gelagert werden. Erweiterte Verpackungsoptionen können auf Anfrage angepasst werden, einschließlich Vakuumversiegelung, Stickstoffspülung und spezieller Etikettierung für eine strenge Qualitätskontrolle.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 4 in 3C N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafern SiC-Substrat 4 in 3C N-Typ?

A1: Diese Wafer weisen eine kubische 3C-Kristallstruktur mit N-Typ-Dotierung auf, um ihre elektrische Leitfähigkeit zu optimieren. Sie weisen eine hohe Elektronenbeweglichkeit, eine ausgezeichnete Wärmeleitfähigkeit und eine hervorragende chemische Stabilität auf. Die große Bandlücke des Materials ermöglicht eine außergewöhnliche Leistungsaufnahme und geringe Leckströme. Darüber hinaus weist die 3C-SiC N-Typ-Struktur im Vergleich zu anderen Polytypen eine relativ geringe Defektdichte auf, was sowohl die Leistung als auch die Zuverlässigkeit der Bauelemente verbessert.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Siliziumkarbid-Wafer sind empfindlich und sollten in einer sauberen, statikfreien Umgebung gehandhabt werden. Die Verwendung von nicht scheuernden Handschuhen und der Kontakt nur mit den Kanten ist entscheidend, um eine Verunreinigung durch Partikel oder Kratzer auf der Oberfläche zu vermeiden. Die Wafer müssen in speziellen Waferträgern oder Kassetten gelagert werden, die vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt sind. Die Aufrechterhaltung konstanter Temperatur- und Feuchtigkeitsniveaus trägt dazu bei, die Integrität der Kristalle zu erhalten und eine mögliche Oxidation zu minimieren.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbidwafer SiC-Substrat 4 in 3C N-Typ?

A3: Diese Wafer erfüllen in der Regel die ISO 9001-Normen für das Qualitätsmanagement, um einheitliche Herstellungsprozesse und Rückverfolgbarkeit zu gewährleisten. Sie können auch die Umweltmanagementrichtlinien nach ISO 14001 erfüllen, die verantwortungsvolle Produktionspraktiken widerspiegeln. Darüber hinaus bieten die Lieferanten oft umfangreiche Wafer-Spezifikationen, die die Gleichmäßigkeit der Dicke, die Dotierungskonzentration und die Defektdichte betreffen. Die Einhaltung der Normen der Halbleiterindustrie trägt dazu bei, eine zuverlässige Leistung und Kompatibilität innerhalb fortschrittlicher Geräteherstellungsprozesse zu gewährleisten.

Verwandte Informationen

1. Herstellungsverfahren

Das strukturierte Epitaxiewachstum ist ein entscheidender Schritt bei der Herstellung der Siliziumkarbid-Wafer SiC-Substrat 4 in 3C N-Typ. Spezielle Reaktoren für die chemische Gasphasenabscheidung (CVD) sorgen für eine gleichmäßige Schichtentwicklung, die präzise auf dem Wafer mit einem Durchmesser von 4 Zoll haftet, wobei Temperatur und Gasfluss sorgfältig kontrolliert werden, um die 3C-Kristallorientierung zu regulieren. Dieser hochpräzise Ansatz fördert eine defektminimierte Kristallgitterstruktur, die für das Erreichen konsistenter elektrischer Eigenschaften bei N-Typ-Dotierungsanwendungen unerlässlich ist.

Eine strenge Prozesskontrolle umfasst jede Stufe, von der Substratvorbereitung bis zum Glühen nach dem Wachstum. Die sorgfältige Handhabung des Wafers während des Kristallwachstums und der nachfolgenden Ätzschritte reduziert Oberflächenverunreinigungen und verbessert die Gesamtqualität. Durch die Optimierung der Ofenatmosphären und die Feinabstimmung der Abscheidungsparameter können die Hersteller die erforderliche Gleichmäßigkeit der Dicke und des Dotierungsprofils erreichen, um die strengsten Leistungsstandards in der Energieumwandlungs- und Sensortechnologie zu erfüllen.

2. Anwendungen in fortgeschrittenen Industrien

Das Siliziumkarbid-Wafer-SiC-Substrat 4 in 3C N-Typ findet breite Anwendung in Sektoren, die eine robuste Halbleiterleistung bei hohen Temperaturen und Spannungen erfordern. Sein grundlegender Vorteil liegt in seiner Fähigkeit, im Vergleich zu herkömmlichen Siliziummaterialien höhere Leistungsdichten zu unterstützen, was ihn ideal für Antriebssysteme in der Luft- und Raumfahrt macht, bei denen Größen- und Gewichtsbeschränkungen entscheidend sind. Darüber hinaus verringert die hervorragende Wärmeleitfähigkeit des Wafers den Kühlungsbedarf in Anwendungen wie Wechselrichtern für Hybrid-Elektrofahrzeuge.

Auch in der Hochfrequenzelektronik, die in der Kommunikationsinfrastruktur der nächsten Generation zum Einsatz kommt, wird der Wafer rege genutzt. Industriehersteller betrachten den 3C N-Typ-Wafer als einen entscheidenden Vorteil für schnelle Datenübertragungsmodule und verlustarme Stromversorgungskomponenten. Durch die Verbesserung der Gesamtzuverlässigkeit und die Minimierung von Energieverlusten dient dieses Substrat als Eckpfeiler für effiziente und kompakte Designs in ultraschnellen elektronischen Geräten.
