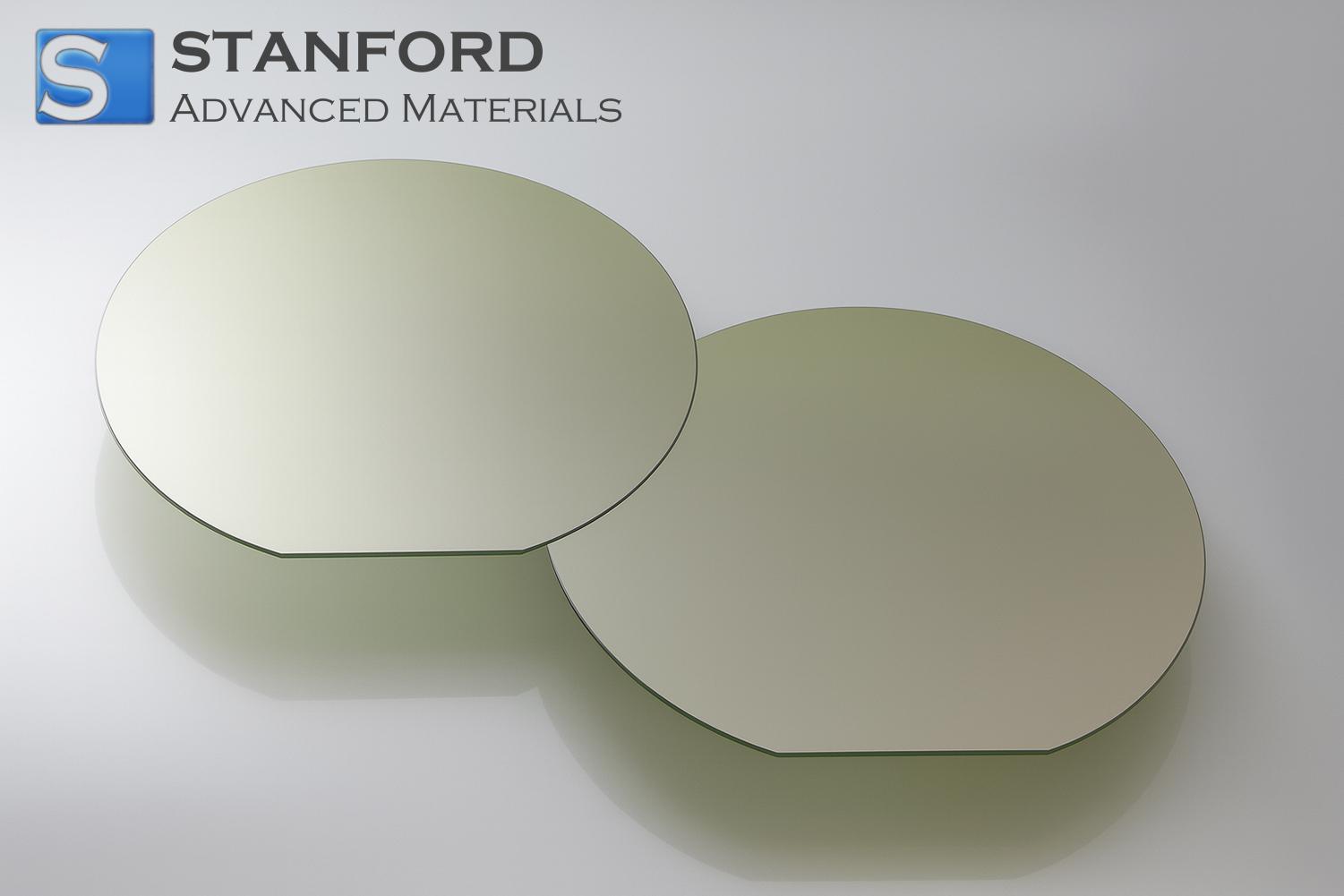

CY8571 Siliziumkarbid-Wafer SiC-Substrat 4 in 6H P-Typ

Siliziumkarbid-Wafersubstrat SiC 4 in 6H P-Typ Beschreibung

Unser 4-Zoll 6H P-Typ Siliziumkarbid (SiC)-Wafersubstrat wurde für hervorragende Haltbarkeit und Leistung in Hochleistungs- und Hochtemperaturanwendungen entwickelt. Mit einer breiten Bandlücke, hervorragender Wärmeleitfähigkeit und bemerkenswerter Durchbruchsspannung bietet dieses Material überlegene Effizienz und Zuverlässigkeit in den anspruchsvollsten elektronischen Umgebungen. Die 6H-Polytype-Struktur trägt zu konsistenten elektrischen Eigenschaften bei und gewährleistet eine stabile Leistung unter extremen Betriebsbedingungen.

Unsere nach strengen Qualitätsstandards hergestellten SiC-Wafer werden umfassenden Inspektionen und Tests unterzogen, um eine gleichmäßige Dotierung, eine geringe Fehlerdichte und eine außergewöhnliche Oberflächenebenheit zu gewährleisten. Diese sorgfältigen Kontrollen führen zu Substraten, die sich ideal für Leistungsgeräte der nächsten Generation, Mikrowellenelektronik und fortschrittliche Forschung und Entwicklung eignen. Ganz gleich, ob Sie hochmoderne Transistoren entwickeln oder die Systemeffizienz verbessern wollen, unsere Siliziumkarbid-Wafer bieten eine robuste, hochwertige Grundlage für Ihre Innovationen.

Siliziumkarbid-Wafer SiC-Substrat 4 in 6H P-Typ-Anwendungen

Siliziumkarbid (SiC)-Wafer in der 4-Zoll 6H P-Typ-Konfiguration sind dank ihrer außergewöhnlichen chemischen Stabilität, breiten Bandlücke und hohen Wärmeleitfähigkeit eine zuverlässige Wahl für eine Vielzahl von Branchen. Dank dieser Eigenschaften können die Bauelemente auch bei hohen Temperaturen und in rauen Betriebsumgebungen funktionieren, was sie in Bereichen wie Elektronik, erneuerbare Energiesysteme und fortschrittliche Fertigungsprozesse unverzichtbar macht.

1. elektronik und halbleiteranwendungen

-Leistungsstarke Leistungselektronik für industrielle Steuerungen, Motorantriebe und Wechselrichter, die einen besseren Wirkungsgrad und eine höhere Hitzebeständigkeit bieten.

-Fortschrittliche Sensorgeräte, die unter extremen Bedingungen arbeiten können und sich daher für raue Industrieumgebungen oder Hochtemperaturen eignen.

2) Energie und erneuerbare Systeme

-Solarwechselrichter, die höhere Leistungsdichten bewältigen und Energieverluste reduzieren können.

-Steuermodule für Windturbinen mit erhöhter Zuverlässigkeit in variablen und schwierigen Betriebsszenarien.

3. medizinische und gesundheitliche Geräte

-Diagnostische Bildgebungsgeräte, die einen stabilen Betrieb und minimale Wärmeentwicklung erfordern.

-Tragbare Überwachungssensoren, die von der Langlebigkeit und thermischen Stabilität des Wafers profitieren, um Patienten langfristig genau zu verfolgen.

Siliziumkarbid-Wafer SiC-Substrat 4 in 6H P-Typ-Verpackung

Diese Wafer werden einzeln in einem ESD-sicheren, mit Schaumstoff ausgekleideten Träger verpackt und dann in einem luftdichten, feuchtigkeitsbeständigen Beutel versiegelt. Sie werden in einer kontrollierten Umgebung mit stabilen Feuchtigkeits-, Temperatur- und Sauberkeitswerten gelagert, um eine Kontamination zu verhindern. Bei der Handhabung werden antistatische und reinraumtaugliche Handschuhe empfohlen. Wir bieten kundenspezifische Verpackungs- und Etikettierungsoptionen, die eine effiziente Lagerung, eine eindeutige Identifizierung und einen zuverlässigen Schutz vor Staub, Kratzern und elektrostatischen Entladungen gewährleisten.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 4 in 6H P-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 4 in 6H P-Typ?

A1: Dieser Wafer gehört zum 6H-Polytyp von Siliziumkarbid, der für seine breite Bandlücke von etwa 3,0 eV und seine hohe Wärmeleitfähigkeit von etwa 4,9 W/cm-K bekannt ist. Es zeichnet sich durch eine ausgezeichnete Elektronenbeweglichkeit, ein hohes elektrisches Durchbruchsfeld und eine beeindruckende mechanische Härte aus. Die P-Typ-Dotierung erfolgt in der Regel mit Aluminium und sorgt für stabile elektrische Eigenschaften. Der Wafer weist eine geringe Defektdichte, eine einheitliche Kristallstruktur und eine hohe chemische Stabilität unter den meisten Betriebsbedingungen auf.

F2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Fassen Sie den Wafer nur in einer Reinraumumgebung an, um die Kontamination zu minimieren, und verwenden Sie nicht scheuernde Handschuhe oder Pinzetten mit Schutzspitzen. Vermeiden Sie den direkten Kontakt mit der Oberfläche des Wafers und halten Sie ihn frei von Feuchtigkeit oder Partikeln, indem Sie ihn in einem vakuumversiegelten oder stickstoffgespülten Behälter lagern. Halten Sie eine stabile Temperatur und Luftfeuchtigkeit aufrecht, um Wärmeschocks zu vermeiden, die Mikrorisse verursachen und die Leistung des Geräts mit der Zeit beeinträchtigen könnten.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbidwafer SiC-Substrat 4 in 6H P-Typ?

A3: Diese Wafer erfüllen in der Regel die ISO 9001 für das Qualitätsmanagement in der Fertigung und die SEMI M55-Richtlinien für Halbleitermaterialien. Sie erfüllen häufig die RoHS- und REACH-Richtlinien für gefährliche Stoffe und chemische Sicherheit. Die Hersteller wenden außerdem strenge interne Messprotokolle an, um den spezifischen Widerstand, die Gleichmäßigkeit der Dotierung und die Fehlerdichte zu überprüfen. Chargenabnahmetests können Oberflächeninspektion, Dickenmessung und elektrische Charakterisierung umfassen, um konsistente, hochwertige Substrate zu gewährleisten.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Der 4-Zoll 6H P-Typ Siliziumkarbid (SiC)-Wafer wurde für eine außergewöhnliche elektrische und thermische Leistung entwickelt und zeichnet sich durch seine große Bandlücke und hervorragende Wärmeleitfähigkeit aus. Die kristalline Integrität des Wafers unterstützt Hochspannungsanwendungen, die einen minimalen Leckstrom erfordern, was ihn besonders für die Leistungsumwandlung und die Entwicklung von Hochfrequenzgeräten geeignet macht. Hersteller schätzen die Langlebigkeit dieses Substrats, da seine robuste Struktur selbst bei extremen Betriebstemperaturen nicht beschädigt wird.

Die Dotierungseigenschaften dieses Substrats, das für den Einsatz in Hochspannungsanwendungen der nächsten Generation vorgesehen ist, gewährleisten eine effiziente Leitung bei minimalen Leistungsverlusten. Seine stabile hexagonale Kristallstruktur trägt zu einer verbesserten Elektronenbeweglichkeit bei, die höhere Schaltgeschwindigkeiten und ein geringeres elektronisches Rauschen ermöglicht. Darüber hinaus reduziert das einzigartig angeordnete SiC-Gitter die Bildung von Defekten, wodurch die Lebensdauer der Bauelemente verlängert und die Zuverlässigkeit in anspruchsvollen elektronischen Systemen verbessert wird.

2. Anwendungen in fortschrittlichen Industrien

Die robuste Dotierungskontrolle des 6H P-Typ SiC-Wafers wird in einer Reihe von anspruchsvollen Sektoren eingesetzt und unterstützt fortschrittliche Leistungsumwandlungsmodule in Elektrofahrzeugen, industriellen Motorantrieben und erneuerbaren Energiesystemen. Die hohe Durchbruchspannung und die ausgezeichneten Wärmemanagement-Eigenschaften ermöglichen es den Ingenieuren, den Gesamtwirkungsgrad zu maximieren, ohne Kompromisse bei der Leistung einzugehen. Die präzise kristalline Ausrichtung des 6H-Polytyps erleichtert auch eine stärkere Bindung an der Halbleiter-Bauteil-Grenzfläche.

Von Leistungsmodulen für Kraftfahrzeuge bis hin zu Satellitenkommunikationsgeräten schätzen die Hersteller die bewährte Widerstandsfähigkeit dieses Wafers bei hohen Temperaturen und hohen Frequenzen. Seine Fähigkeit, große elektrische Lasten zu bewältigen, macht ihn zu einem idealen Substrat für modernste Leistungselektronik, das eine höhere Zuverlässigkeit und kleinere Formfaktoren gewährleistet. Durch die Kombination von außergewöhnlicher thermischer Stabilität und effizienter Ladungsträgerbeweglichkeit setzen 4-Zoll 6H P-Typ SiC-Wafer weiterhin die Grenzen der Innovation in modernen technischen Anwendungen.
