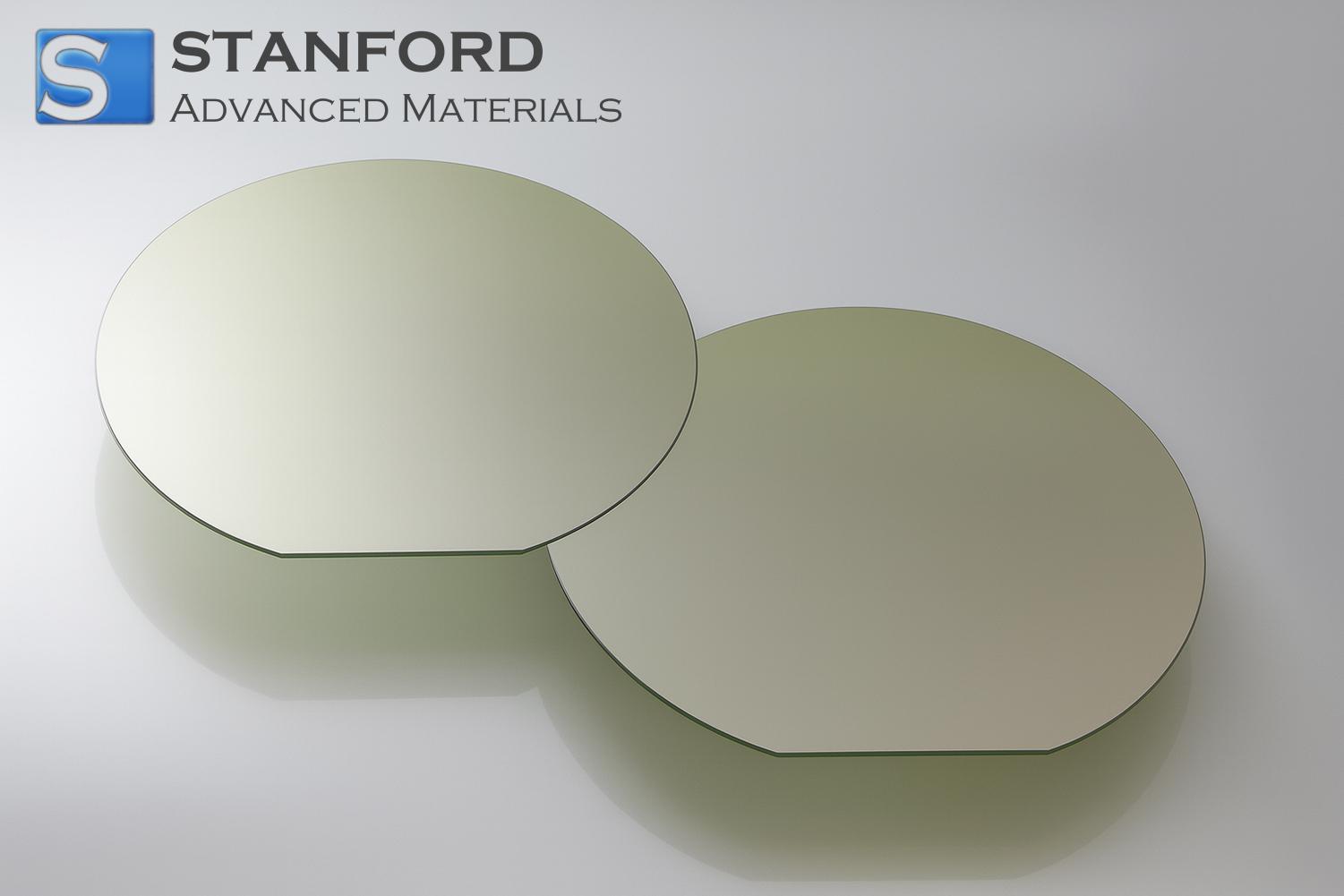

CY8570 Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI)

Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI) Beschreibung

Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI) bietet eine robuste Plattform für elektronische und optoelektronische Hochleistungsanwendungen. Dieses Material ist bekannt für seine hervorragende Wärmeleitfähigkeit, die große Bandlücke und die außergewöhnliche Durchbruchspannung und gewährleistet eine effiziente Wärmeableitung und einen zuverlässigen Betrieb unter extremen Bedingungen. Seine hochreine, halbisolierende (HPSI) Qualität verbessert die Leistung der Bauelemente weiter, indem sie parasitäre Leitungspfade minimiert und elektrische Störungen reduziert.

Jeder 4H-SiC-Wafer wird nach den strengen SEMI-Normen hergestellt und einer strengen Qualitätskontrolle unterzogen, um eine gleichbleibende Dicke, Ebenheit und Oberflächenintegrität zu gewährleisten. Diese Präzisionsfertigung ermöglicht eine optimale Kristallstruktur und minimiert Defekte, was sie ideal für modernste Leistungselektronik, HF-Geräte und fortschrittliche Halbleiterforschung macht. Ingenieure und Forscher können sich auf dieses hochwertige SiC-Substrat für anspruchsvolle Anwendungen verlassen, die Langlebigkeit, Effizienz und Zuverlässigkeit erfordern.

Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI) Anwendungen

Dieser 4-Zoll 4H SEMI-Typ Siliziumkarbid (SiC)-Wafer (HPSI) zeichnet sich durch seine hohe Wärmeleitfähigkeit, breite Bandlücke und hervorragende chemische Stabilität aus. Diese Eigenschaften machen ihn ideal für fortschrittliche Elektronik, Hochleistungskomponenten und spezialisierte industrielle Fertigung. Darüber hinaus ermöglichen seine überragende mechanische Festigkeit und seine geringe Defektdichte eine verbesserte Leistung, Zuverlässigkeit und Langlebigkeit der Bauelemente, was die Tür zu zahlreichen kommerziellen, wissenschaftlichen und industriellen Anwendungen öffnet.

1. industrielle Anwendungen

-Automobilherstellung: Einsatz in der Hochtemperatur-Leistungselektronik für Elektrofahrzeuge zur Verbesserung der Effizienz und Langlebigkeit von Leistungsmodulen.

-Chemische Verarbeitung: Bietet eine hervorragende Korrosionsbeständigkeit in rauen Umgebungen und ermöglicht stabilere und haltbarere Reaktorkomponenten.

2. forschungsanwendungen

-Halbleiter-Innovation: Dient als Plattform für die Entwicklung von Leistungsgeräten der nächsten Generation, die bei höheren Spannungen und Temperaturen arbeiten.

-Materialwissenschaftliche Studien: Ermöglicht die Erforschung der Eigenschaften von Halbleitern mit breiter Bandlücke und fördert das Wissen über die Optimierung von Hochfrequenz- und Hochleistungsgeräten.

3. kommerzielle Anwendungen

-Telekommunikationsinfrastruktur: Verbesserung von Hochfrequenzschaltungen für zuverlässige Hochgeschwindigkeits-Datenübertragungsgeräte.

-Systeme für erneuerbare Energien: Verbessert den Wirkungsgrad der Energieumwandlung und das Wärmemanagement in Solarwechselrichtern und unterstützt saubere Lösungen für die Stromerzeugung.

Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI) Verpackung

Jeder Siliziumkarbid-Wafer (4 Zoll 4H SEMI-Typ, HPSI) ist einzeln in einem antistatischen, vakuumversiegelten Beutel versiegelt, der sich in einer festen Waferkassette befindet. Eine Schicht aus korrosionsbeständiger Folie schützt vor dem Eindringen von Feuchtigkeit, während die mit Stickstoff gefüllte Lagerung eine Umgebung mit niedriger Luftfeuchtigkeit gewährleistet. Kundenspezifische Verpackungsoptionen, einschließlich spezieller Kassetten und etikettierter Vakuumbeutel, sind erhältlich. Alle Handhabungsbereiche entsprechen strengen Reinraumstandards, um das Kontaminationsrisiko zu minimieren und die Produktintegrität zu gewährleisten.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI) FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI)?

A1: Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI) weist typischerweise eine hohe Wärmeleitfähigkeit, einen niedrigen Wärmeausdehnungskoeffizienten, eine ausgezeichnete mechanische Festigkeit und eine große Bandlücke auf. Es zeichnet sich außerdem durch eine hohe chemische Stabilität und eine überragende Durchbruchspannung aus, was es ideal für Hochtemperatur- und Hochleistungsanwendungen macht. Die 4H-Polytype-Struktur trägt zu seinen einzigartigen elektrischen Eigenschaften bei, indem sie eine höhere Elektronenbeweglichkeit bietet, was für leistungselektronische Geräte, die eine hohe Effizienz und Zuverlässigkeit erfordern, von Vorteil ist.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Bei der Handhabung von Siliziumkarbid-Wafern SiC-Substrat 4 in 4H SEMI-Typ (HPSI) sollte das Personal Reinraumhandschuhe tragen und sicherstellen, dass die Umgebung frei von Verunreinigungen ist. Direkter Kontakt mit den Fingern muss vermieden werden, um Partikelansammlungen oder Kratzer zu vermeiden. Die Wafer sollten in statikfreien, temperaturgeregelten Behältern oder Kassetten gelagert werden, die nur begrenzt atmosphärischen Veränderungen ausgesetzt sind. Eine ordnungsgemäße Kennzeichnung, sorgfältiges Stapeln und die Aufrechterhaltung einer niedrigen Luftfeuchtigkeit sind für die Erhaltung der Waferqualität entscheidend.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 4 in 4H vom Typ SEMI (HPSI)?

A3: Siliziumkarbid-Wafer SiC-Substrat 4 in 4H SEMI-Typ (HPSI) halten sich in der Regel an die SEMI M55-Normen, die Spezifikationen für den Durchmesser, die Dicke und die Oberflächenqualität von SiC-Wafern festlegen. Die Hersteller befolgen häufig auch die ISO 9001 für Qualitätsmanagementsysteme, um die Produktkonsistenz und Rückverfolgbarkeit zu gewährleisten. Zusätzliche Zertifizierungen, wie z. B. RoHS-Konformität und CE-Kennzeichnung, können je nach den spezifischen Anforderungen der Endanwendung oder regionalen behördlichen Richtlinien anwendbar sein.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Der 4-Zoll 4H SEMI-Typ (HPSI) Siliziumkarbid-Wafer wurde speziell für fortschrittliche Leistungs- und Hochfrequenzanwendungen entwickelt und weist eine breite Bandlücke auf, die eine hervorragende thermische Stabilität und hohe elektrische Durchbruchsfelder unterstützt. Dank dieser einzigartigen Eigenschaften kann das Substrat mit hohen Betriebsspannungen umgehen, was es besonders nützlich für Leistungswandler und Schaltgeräte macht, bei denen Effizienz und Zuverlässigkeit an erster Stelle stehen. Darüber hinaus ermöglicht die kristalline Struktur von 4H-SiC eine verbesserte Elektronenbeweglichkeit, was sich im Vergleich zu anderen Halbleitermaterialien direkt in einer schnelleren Geräteleistung und geringeren Energieverlusten niederschlägt.

Durch die Kombination aus hoher Reinheit und halbisolierender Beschaffenheit gewährleistet der Wafer eine hervorragende Isolierung zwischen den aktiven Bauteilbereichen, wodurch Übersprechen und Leckströme effektiv minimiert werden. Diese Eigenschaft ist entscheidend für Kommunikationssysteme und Sensortechnologien, die eine präzise Signalsteuerung erfordern. Das Format mit einem Durchmesser von 4 Zoll bietet eine größere Oberfläche für die Herstellung von Bauelementen, was Herstellern, die sich auf Hochfrequenzschaltungen und Leistungselektronik spezialisiert haben, letztlich höhere Erträge und niedrigere Produktionskosten ermöglicht.

2. Anwendungen in fortschrittlichen Industrien

Der 4-Zoll 4H SEMI-Typ (HPSI) Siliziumkarbid-Wafer zeichnet sich durch eine hohe Wärmeleitfähigkeit und eine robuste chemische Struktur aus und findet breite Anwendung in der Luft- und Raumfahrt sowie in Energieverteilungsnetzen. Da sie über weite Temperaturbereiche hinweg stabil arbeiten, sind diese Wafer ideal für den Einsatz in Satelliten und Weltraummissionen, die langlebige und effiziente Halbleiterkomponenten erfordern. Darüber hinaus erhöht ihre Unempfindlichkeit gegenüber Strahlungsschäden die Zuverlässigkeit in anspruchsvollen Umgebungen, in denen herkömmliche Materialien vorzeitig versagen können.

Dieses hochmoderne SiC-Substrat, das die Grenzen der erneuerbaren Energien verschiebt, ist ein wesentlicher Bestandteil der nächsten Generation von Solarwechselrichtern und Windturbinenreglern. Da sich der globale Markt auf umweltfreundlichere Energiequellen verlagert, wird die Fähigkeit, die Leistungsaufnahme zu optimieren und Umwandlungsverluste zu reduzieren, immer wichtiger. Daher nutzen viele industrielle Hochspannungsbatteriesysteme die hohe Durchbruchspannung des Wafers, um kompakte, hocheffiziente Leistungsmodule zu bilden, die den Anforderungen moderner nachhaltiger Energieinfrastrukturen entsprechen.
