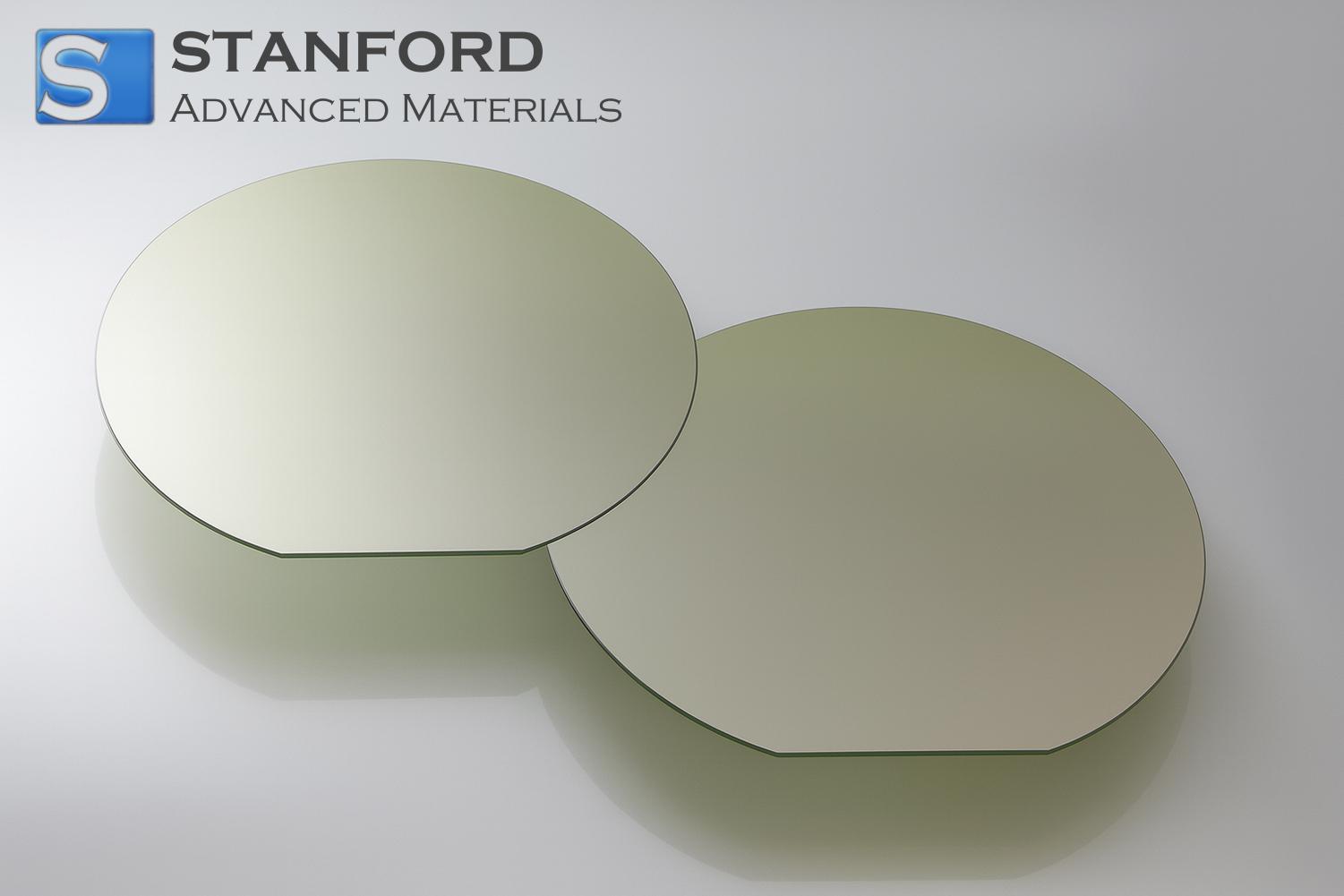

CY8568 Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ

Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ Beschreibung

Unser 3-Zoll 3C N-Typ Siliziumkarbid (SiC)-Wafer bietet ein robustes und zuverlässiges Substrat, das für leistungsstarke Leistungsgeräte, optoelektronische Anwendungen und fortschrittliche Forschung entwickelt wurde. Mit seiner großen Bandlücke, seiner hohen thermischen Stabilität und seiner hohen Durchbruchspannung eignet sich dieser Wafer hervorragend für raue Bedingungen, bei denen andere Materialien versagen. Der 3C-Polytyp bietet darüber hinaus eine verbesserte Elektronenbeweglichkeit und eine gleichmäßige Dotierungsverteilung, was ihn zu einer ausgezeichneten Wahl für Bauelementdesigns macht, die auf eine Verbesserung der Effizienz und eine Verringerung der Energieverluste ausgerichtet sind.

Jeder SiC-Wafer wird strengen Qualitätskontrollprozessen unterzogen, um eine minimale Defektdichte und eine hervorragende Oberflächengüte zu gewährleisten. Unsere akribischen Standards tragen dazu bei, konsistente elektrische Eigenschaften, eine ausgezeichnete Wafer-Ebenheit und zuverlässige Ausbeuteraten bei der Herstellung zu gewährleisten. Durch diese Verpflichtung zur Präzision liefert der 3C N-Typ SiC-Wafer hervorragende Leistungen sowohl für die aufstrebende Halbleiterforschung als auch für etablierte industrielle Anwendungen.

Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ-Anwendungen

Siliziumkarbid (SiC) Wafer 3 Zoll 3C N-Typ Substrate werden für ihre hohe Wärmeleitfähigkeit, robuste mechanische Festigkeit und ausgezeichnete chemische Stabilität geschätzt. Diese Eigenschaften machen sie in verschiedenen zivilen, kommerziellen und industriellen Bereichen unverzichtbar. Insbesondere ihre Fähigkeit, bei hohen Temperaturen und Spannungen zuverlässig zu arbeiten, trägt zur Verbesserung der Leistung, Effizienz und Langlebigkeit der Geräte bei. Im Folgenden sind einige wichtige Anwendungsbereiche aufgeführt, in denen die einzigartigen Vorteile des Wafers genutzt werden.

1) Elektronik- und Halbleiteranwendungen

-Hochspannungsgeräte für Ladestationen für Elektrofahrzeuge

-Hochfrequenzkomponenten für moderne Telekommunikationssysteme

2. energie und erneuerbare Energien

-Solar-Wechselrichtermodule für verbesserte Stromumwandlungseffizienz

-Leistungswandler für Windturbinen mit verbesserter thermischer Stabilität

3. industrielle und verarbeitende Industrie

-Leistungsstarke Sensoren in chemischen Verarbeitungsanlagen

-Langlebige Plattform für fortschrittliche Forschungsinstrumentierung pagsus

Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ Verpackung

Jeder 3-Zoll 3C N-Typ SiC-Wafer wird sorgfältig in einem statisch ableitenden Behälter verpackt, um ihn vor elektrostatischer Entladung zu schützen. Verstärkte Schaumstoffhüllen bieten Schutz vor Stößen, während versiegelte Beutel das Eindringen von Partikeln minimieren. Die Wafer sollten in einer sauberen Umgebung mit kontrollierter Temperatur und Luftfeuchtigkeit gelagert werden, um Verunreinigungen zu vermeiden. Maßgeschneiderte Verpackungslösungen sind erhältlich, um spezifische Versand-, Etikettierungs- und Zertifizierungsanforderungen zu erfüllen.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ?

A1: Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ sind bekannt für ihre hohe Wärmeleitfähigkeit, ihre große Bandlücke und ihre ausgezeichnete chemische Stabilität. Typische Waferdicken liegen zwischen 350 µm und 500 µm und bieten mechanische Robustheit und einheitliche Dotierungsniveaus. Der 3C-Polytyp (kubische Form) weist im Vergleich zu anderen Polytypen eine geringere Defektdichte auf, was die Ladungsträgerbeweglichkeit und die Zuverlässigkeit der Bauelemente verbessert. Außerdem verleiht seine N-Typ-Dotierung verbesserte Elektronentransporteigenschaften.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Um die Integrität der Wafer zu erhalten, sollten diese Substrate in einer Reinraumumgebung mit behandschuhten Händen oder einer Vakuum-Pinzette gehandhabt werden. Vermeiden Sie den direkten Kontakt mit kontaminierten Oberflächen, und verwenden Sie für den Transport spezielle Träger oder Waferboxen. Lagern Sie die Wafer in einer temperatur- und feuchtigkeitskontrollierten Umgebung, in der Regel bei 20-25 °C und 40-50 % Luftfeuchtigkeit. Überprüfen Sie sie regelmäßig auf Verunreinigungen oder Feuchtigkeitsansammlungen und halten Sie sie von Erschütterungen oder plötzlichen Temperaturschwankungen fern.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ?

A3: Die Produktion von Siliziumkarbid-Wafern SiC-Substrat 3 in 3C N-Typ erfolgt in der Regel nach ISO 9001, um einheitliche Fertigungsstandards zu gewährleisten. Sie können auch die SEMI-Normen für Waferabmessungen und Ebenheitsgenauigkeit einhalten. Die Hersteller stellen häufig Prüfberichte zur Verfügung, in denen die Oberflächenmorphologie, die kristallografische Ausrichtung und die elektrischen Eigenschaften detailliert beschrieben werden. Regelmäßige Audits und Zertifizierungen bestätigen die Einhaltung der Industrierichtlinien, wobei einige Hersteller zusätzlich die RoHS- und REACH-Richtlinien zur Einhaltung von Umweltauflagen erfüllen.

Verwandte Informationen

1. Anwendungen in fortschrittlichen Industrien

Siliziumkarbid-Wafer SiC-Substrat 3 in 3C N-Typ werden zunehmend in elektronischen Hochleistungssystemen eingesetzt, die eine hervorragende Wärmeleitfähigkeit und Leistungsaufnahme erfordern. Diese Wafer weisen hervorragende Leistungsmerkmale für Leistungstransistoren, Energiewandler und Hochfrequenzmodule auf, die in Sektoren wie der Automobilindustrie, der Luft- und Raumfahrt und der Telekommunikation eingesetzt werden. Dadurch eignen sie sich besonders für die neue Generation von Elektrofahrzeugen, bei denen die Minimierung von Leistungsverlusten und die Verbesserung der Effizienz oberste Priorität haben.

Hochmoderne Industriemaschinen und Präzisionswerkzeuge profitieren ebenfalls von der Stabilität und der hohen Durchbruchspannung, die 3C-SiC-Wafer vom Typ N bieten. Ihre Fähigkeit, auch bei hohen Temperaturen eine gleichbleibende Funktionalität aufrechtzuerhalten, gewährleistet einen zuverlässigen Betrieb in einer Reihe von Hochleistungsanwendungen, von plasmabasierten Fertigungsanlagen bis hin zu Wechselrichtern in intelligenten Netzsystemen. Das Ergebnis ist eine robuste Plattform, die den Weg für innovative Leistungsverbesserungen und zukunftsweisende Lösungen in komplexen industriellen Ökosystemen ebnet.

2. Maßnahmen zur Qualitätskontrolle

Um die Konsistenz und Reinheit der 3 in 3C N-Typ SiC-Substrate zu gewährleisten, werden während der gesamten Produktion gründliche Prüfprotokolle eingesetzt. Hochentwickelte Messinstrumente überprüfen kritische Parameter wie Oberflächenrauhigkeit, Gitterintegrität und Gleichmäßigkeit der Dotierung. Durch die Sicherstellung minimaler Defekte in der kristallographischen Struktur liefern die Wafer optimale elektrische Eigenschaften, die sowohl für Forschungsprototypen als auch für die Massenproduktion von Geräten erforderlich sind.

Sorgfältige Tests in verschiedenen Stadien helfen dabei, kleinste Mängel zu erkennen, die die Leistung der Bauelemente beeinträchtigen könnten. Dazu gehören visuelle Inspektionen unter speziellen Mikroskopen, elektrische Prüfungen zur Bestätigung der Dotierungskonzentration und zerstörungsfreie Untersuchungen zur Beurteilung der mechanischen Festigkeit. Durch diese strengen Qualitätsprüfungen erfüllt jeder Wafer durchweg die strengen Anforderungen der Hightech-Industrie und stärkt so das Vertrauen der Endverbraucher und die Zuverlässigkeit der Produkte.
