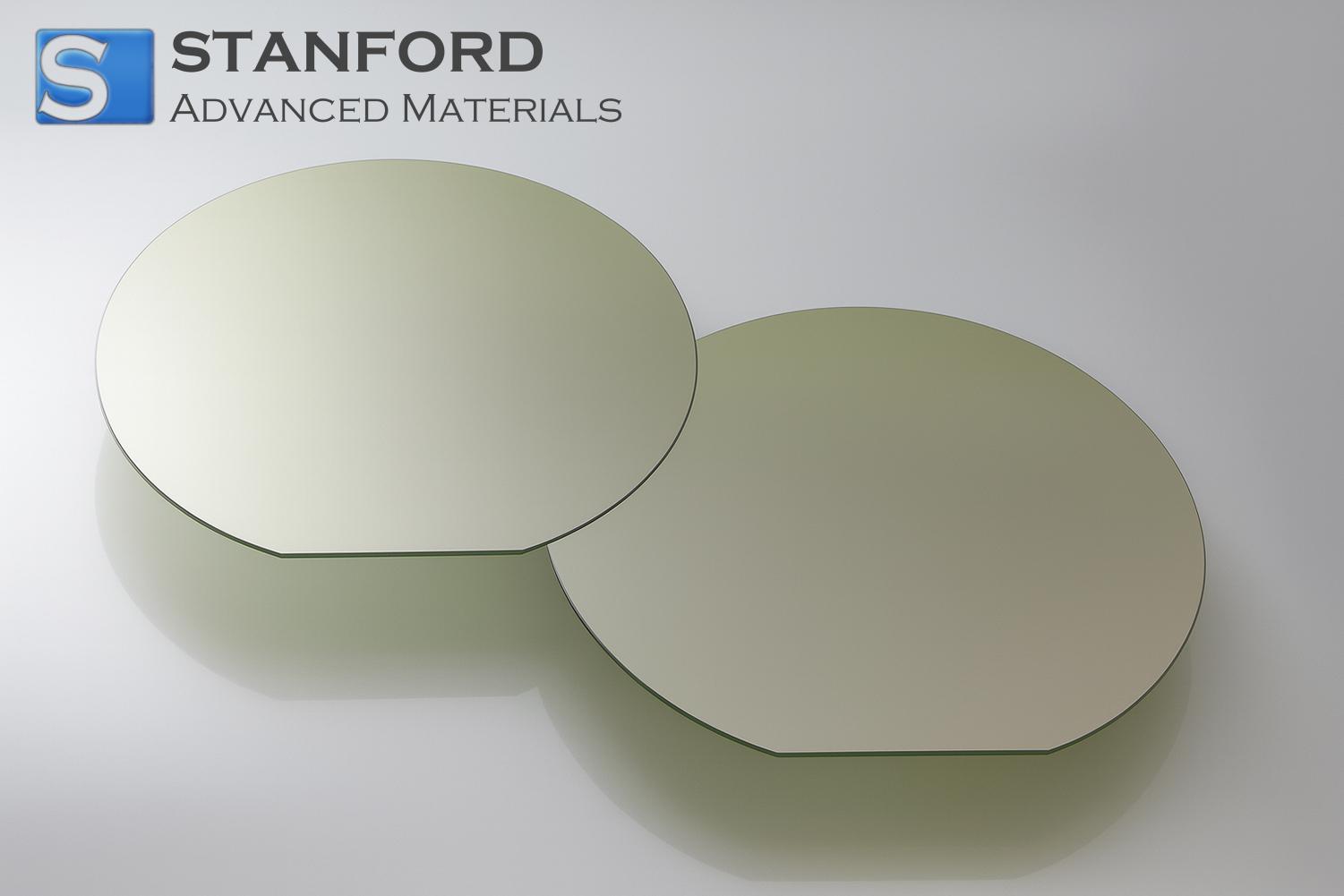

CY8567 Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ

Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ Beschreibung

Erleben Sie die außergewöhnliche Leistung unserer 3-Zoll 6H P-Typ Siliziumkarbid-Wafer, die hervorragende Materialeigenschaften für modernste elektronische und Hochtemperaturanwendungen bieten. Die große Bandlücke, die hervorragende Wärmeleitfähigkeit und die bemerkenswerte chemische Stabilität gewährleisten eine robuste Leistung unter anspruchsvollen Bedingungen. Der 6H-Polytyp garantiert eine einheitliche Kristallstruktur und eine verbesserte Ladungsträgerbeweglichkeit, während die P-Typ-Dotierung zuverlässige Leitungseigenschaften liefert, die für Leistungsbauelemente und Hochfrequenzkomponenten entscheidend sind.

Bei der Herstellung unterliegt jeder Wafer strengen Qualitätsstandards und wird strengen Tests unterzogen, um enge Dickentoleranzen einzuhalten und minimale Defekte zu vermeiden. Dieses Qualitätsbewusstsein sorgt für eine konsistente Oberflächenmorphologie und eine zuverlässige Ausbeute an Bauteilen. Unser 6H P-Typ SiC-Substrat ist ideal für Anwendungen in der Leistungselektronik, in Sensoren für raue Umgebungen und in der Spitzenforschung und setzt den Maßstab für leistungsstarke Halbleiterlösungen.

Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ-Anwendungen

Siliziumkarbid-Wafer (SiC-Substrat) 3 in 6H P-Typ bieten robuste physikalische und elektronische Eigenschaften, die für verschiedene Branchen geeignet sind. Die breite Bandlücke, die hohe Wärmeleitfähigkeit und die starken mechanischen Eigenschaften ermöglichen eine effiziente, zuverlässige und langlebige Bauelementeherstellung. Durch die Maximierung der Energieumwandlungs- und Wärmeableitungsfähigkeiten trägt dieses Substrat dazu bei, Hochleistungssysteme der nächsten Generation voranzutreiben und Innovationen in der Elektronik, im Gesundheitswesen und in der wissenschaftlichen Forschung voranzutreiben.

1: Elektronik- und Halbleiterindustrie

-Anwendung 1: Ideal für Leistungstransistoren in Hochspannungs- und Hochfrequenzschaltungen, die von der großen Bandlücke und der Wärmebeständigkeit profitieren

-Anwendung 2: Erhöht die Zuverlässigkeit von Hochleistungswandlern für energieeffiziente Rechenzentren und kommerzielle Elektronik

2: Anwendungen in der Medizin und im Gesundheitswesen

-Anwendung 1: Bietet stabile, hochpräzise Sensormodule für moderne Bildgebungsgeräte

-Anwendung 2: Erleichtert die Entwicklung kompakter, hitzebeständiger medizinischer Geräte für die Patientenüberwachung und -diagnostik

3: Forschung und wissenschaftliche Werkzeuge

-Anwendung 1: Dient als robustes Basismaterial in Lab-on-a-Chip-Plattformen für die chemische Analyse

-Anwendung 2: Ermöglicht dank überlegener thermischer und elektrischer Eigenschaften eine verbesserte Leistung in Spektroskopiegeräten

Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ Verpackung

Unsere 3-Zoll 6H P-Typ Siliziumkarbid (SiC)-Wafer werden einzeln in elektrostatisch entladungssichere Behälter gelegt, die von Schaumstoffeinlagen umgeben sind. Jeder Wafer ist vakuumversiegelt, um den Feuchtigkeitsschutz zu erhöhen und das Risiko von Beschädigungen und Verunreinigungen zu minimieren. Lagern Sie die Wafer an einem kühlen, trockenen Ort mit stabiler Luftfeuchtigkeit und minimaler UV-Exposition. Wir empfehlen eine Reinraumumgebung der ISO-Klasse für die Handhabung, um Kontaminationen zu vermeiden. Kundenspezifische Verpackungen, wie Stickstoffspülung oder doppelte Abschirmung, sind auf Anfrage erhältlich.

Verpackung: Vakuumversiegelt, Holzkiste oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ?

A1: Der 3-Zoll 6H P-Typ Siliziumkarbid-Wafer bietet eine breite Bandlücke (~3 eV), eine ausgezeichnete Wärmeleitfähigkeit (~4,9 W/cm-K) und eine hohe elektrische Feldstärke (~3 MV/cm). Die P-Typ-Dotierung besteht in der Regel aus Aluminium oder Bor und sorgt für eine stabile Lochleitfähigkeit. Die hexagonale 6H-Kristallstruktur gewährleistet eine hervorragende Elektronenbeweglichkeit entlang bestimmter Achsen. Dieses Material hält auch hohen Temperaturen stand und ermöglicht so Hochleistungs- und Hochfrequenzanwendungen mit minimalen Leckströmen unter extremen Bedingungen.

F2: Wie sollte dieses Produkt gehandhabt und gelagert werden, um seine Integrität zu erhalten?

A2: Fassen Sie den Wafer an den Kanten mit nicht scheuernden Handschuhen an, um Kratzer oder Verunreinigungen zu vermeiden. Lagern Sie den Wafer in einer sauberen, trockenen Umgebung, in der er möglichst wenig Licht und Feuchtigkeit ausgesetzt ist. Verwenden Sie antistatische Träger und sorgen Sie für stabile Temperatur- und Feuchtigkeitsbedingungen. Führen Sie gründliche Reinigungsprotokolle ein, wenn sich Oberflächenrückstände ansammeln, und stellen Sie sicher, dass nur zugelassene Lösungsmittellösungen verwendet werden. Ordnungsgemäße Kennzeichnung und sichere Verpackung verhindern versehentliche Verwechslungen oder Oberflächenbeschädigungen.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ?

A3: Seriöse Hersteller erfüllen die ISO 9001 für allgemeines Qualitätsmanagement und die ISO 14001 für Umweltverantwortung. Darüber hinaus entsprechen Wafer, die für Halbleiteranwendungen bestimmt sind, häufig den SEMI-Normen (z. B. SEMI M55), die die Dicke, Ausrichtung und Ebenheit des Substrats regeln. Einige Lieferanten verfügen auch über RoHS- und REACH-Zertifizierungen, um die Einhaltung von Gefahrstoffvorschriften zu gewährleisten. Regelmäßige Audits und Dokumentationen garantieren die Rückverfolgbarkeit und stellen sicher, dass jeder Wafer die strengen Leistungs- und Sicherheitsanforderungen erfüllt.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Dieses Siliziumkarbid-Wafer-SiC-Substrat mit einem Durchmesser von 3 Zoll und einer 6H-Kristallstruktur bietet eine hervorragende Wärmeleitfähigkeit und ist damit ideal für Anwendungen, die eine effiziente Wärmeableitung erfordern. Die P-Typ-Dotierung gewährleistet eine zuverlässige elektrische Leitfähigkeit und ermöglicht eine stabile Leistung in Hochleistungsschaltungen, wie sie in Leistungswandlern und Hochspannungsschaltgeräten verwendet werden. Die robuste Gitterstruktur des Wafers verleiht ihm eine außergewöhnliche Bruchzähigkeit, die zu einer längeren Lebensdauer der Bauelemente auch unter anspruchsvollen Arbeitsbedingungen beiträgt.

Der 6H P-Typ-Wafer zeichnet sich durch eine breite Bandlücke aus und weist im Vergleich zu herkömmlichen Halbleitermaterialien geringere Leckströme bei hohen Temperaturen auf. Seine hohe Durchbruchfeldstärke erhöht die Zuverlässigkeit der Bauelemente, minimiert die Energieverluste und verbessert die Gesamteffizienz des Systems. Darüber hinaus bietet die Fähigkeit des Wafers, rauen Betriebsumgebungen, einschließlich extremer Temperaturen und chemischer Belastung, zu widerstehen, einen klaren Vorteil für Hersteller, die langlebige Komponenten der nächsten Generation entwickeln wollen.

2. Anwendungen in fortschrittlichen Industrien

Moderne Leistungselektroniksysteme profitieren in hohem Maße von dem 6H P-Typ Siliziumkarbid-Substrat, da es in der Lage ist, hohe Spannungen und Ströme zu verarbeiten. In Elektrofahrzeugen werden diese Wafer in Leistungssteuerungsmodulen eingesetzt, die schnelle Schaltgeschwindigkeiten und minimale Energieverluste erfordern, um die Effizienz des Fahrzeugs zu verbessern und die Reichweite der Batterie zu erhöhen. In der Luft- und Raumfahrt werden die hitzebeständigen Eigenschaften des Wafers genutzt, um die thermischen Belastungen in Avioniksystemen zu bewältigen und so die allgemeine Zuverlässigkeit und Leistung zu verbessern.

In der Medizintechnik werden Siliziumkarbid-Wafer SiC-Substrat 3 in 6H P-Typ aufgrund ihrer Langlebigkeit und ihres stabilen Betriebs in Hochtemperaturumgebungen genutzt. Bildgebende und diagnostische Geräte arbeiten häufig unter Dauerbelastung, so dass robuste, leistungsstarke Substrate für eine ununterbrochene Funktionalität unerlässlich sind. Durch die Verwendung dieser Wafer gewährleisten die Hersteller medizinischer Geräte eine präzise Datenerfassung und einen zuverlässigen Systembetrieb und unterstützen damit das ständige Streben nach Innovation im Gesundheitswesen.
