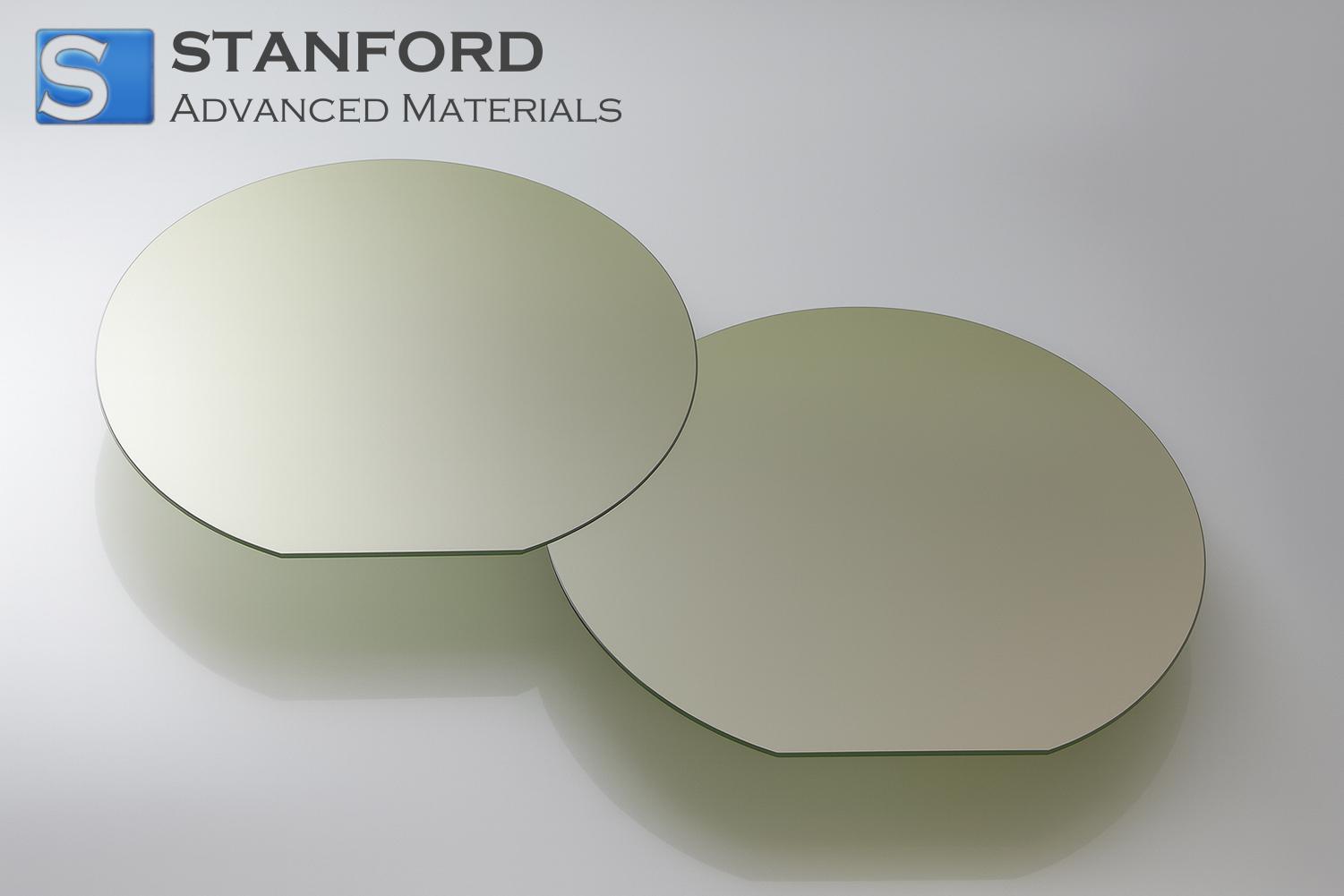

CY8566 Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI)

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI) Beschreibung

Erleben Sie die bemerkenswerte Leistung unserer Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI). Dieser Wafer wurde mit hoher Reinheit für halbisolierende Eigenschaften entwickelt und bietet eine hervorragende Wärmeleitfähigkeit, eine breite Bandlücke und eine bemerkenswerte chemische Stabilität. Diese Eigenschaften ermöglichen eine überragende Leistung in Umgebungen mit hoher Leistung, hohen Frequenzen und hohen Temperaturen, was sie ideal für fortschrittliche Leistungselektronik, HF-Geräte und modernste Forschungsanwendungen macht.

Unsere 3-Zoll-HPSI-4H-SiC-Wafer werden unter Einhaltung strenger Industriestandards, einschließlich der SEMI M55-Richtlinien, hergestellt und unterliegen strengen Qualitätskontrollen, um minimale Defekte und konsistente Dotierungsprofile zu gewährleisten. Ihre robuste mechanische Festigkeit und geringe Defektdichte bieten eine hervorragende Plattform für die Entwicklung von Halbleiterbauelementen der nächsten Generation und gewährleisten eine zuverlässige, langlebige Leistung selbst in den anspruchsvollsten Anwendungen.

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI) Anwendungen

Siliziumkarbid (SiC)-Substrate sind bekannt für ihre hervorragende Wärmeleitfähigkeit, ihre große Bandlücke und ihre chemische Beständigkeit. Aufgrund dieser außergewöhnlichen Eigenschaften eignen sich die SiC-Wafer vom Typ 4H SEMI (HPSI) ideal für Anwendungen in Hochleistungs-, Hochfrequenz- und Hochtemperaturgeräten. Durch effiziente Wärmeableitung und zuverlässige Leistung unterstützen sie schnelle Fortschritte in Schlüsselindustrien und ermöglichen innovative Forschung und Produktentwicklung. Im Folgenden sind drei Hauptkategorien aufgeführt, die ihr einzigartiges Potenzial veranschaulichen.

1: Elektronik- und Halbleiteranwendungen

-Anwendung 1: Leistungselektronik - Einsatz für Hochspannungsschalter und Wechselrichter in Energiesystemen, die den Gesamtwirkungsgrad erhöhen und die Herausforderungen des Wärmemanagements verringern.

-Anwendung 2: Hochfrequenzgeräte - Ideal für Hochfrequenzkomponenten in Telekommunikationsgeräten, die eine stabile Leistung unter anspruchsvollen Bedingungen bieten.

-Anwendung 3: Sensorherstellung - Einsatz in Sensoren für raue Umgebungen zur Überwachung chemischer Prozesse und fortschrittlicher industrieller Steuerungen.

2: Anwendungen in der Medizin und im Gesundheitswesen

-Anwendung 1: Diagnostische Bildgebungsgeräte - Fortschrittliche Wafereigenschaften unterstützen die hochpräzise Signalverarbeitung in Geräten wie MRI- oder CT-Scannern.

-Anwendung 2: Implantierbare Geräte - Günstige thermische und chemische Stabilität unterstützen die zuverlässige Leistung von Biosensoren und Prothesentechnologien der nächsten Generation.

3: Erneuerbare Energien und Industrieanlagen

-Anwendung 1: Solar-Wechselrichter - Unterstützt die effiziente Energieumwandlung für nachhaltige Energiesysteme und verbessert die Haltbarkeit unter schwankenden Betriebsbedingungen.

-Anwendung 2: Steuermodule für Windturbinen - Ermöglicht robuste Hochtemperatur-Steuerungsschaltungen, die zu einem zuverlässigen Turbinenbetrieb und einer höheren Energieausbeute beitragen.

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI) Verpackung

Jeder 3-Zoll 4H SEMI-Typ HPSI Siliziumkarbid-Wafer wird sorgfältig in einem ESD-sicheren Träger platziert und dann in einem feuchtigkeitsbeständigen Beutel versiegelt, um eine Kontamination zu verhindern. Für optimalen Schutz sollten die Wafer in einer sauberen, temperatur- und feuchtigkeitskontrollierten Umgebung (ca. 20-25°C, <50% RH) gelagert werden. Die doppellagige Schutzverpackung und antistatische Materialien minimieren das Eindringen von Partikeln. Kundenspezifische Optionen, einschließlich Etikettierung und spezielle Schutzmaterialien, sind verfügbar, um spezifische Handhabungs- und Transportanforderungen zu erfüllen.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI) FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI)?

A1: Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI) weist eine breite Bandlücke von ca. 3,26 eV auf, was hohe Durchbruchsspannungen und geringe Leitungsverluste ermöglicht. Seine hervorragende Wärmeleitfähigkeit (~3,7 W/cm-K) unterstützt die effiziente Wärmeableitung in Leistungsgeräten. Mit seiner hohen Elektronenbeweglichkeit eignet es sich gut für Hochfrequenzanwendungen. Der HPSI-Typ gewährleistet eine geringe Defektdichte und eine gleichmäßige Dotierung, was die Zuverlässigkeit und Leistung der Geräte verbessert.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Aufgrund seiner spröden Beschaffenheit sollten Sie den Wafer mit nicht scheuernden Handschuhen und einer Vakuumpinzette handhaben, um Oberflächenverunreinigungen oder mechanische Belastungen zu vermeiden. Lagern Sie ihn in einem sauberen, umweltgerechten Behälter oder einer Kassette, die ihn vor direktem Kontakt, Partikeln und Umgebungsfeuchtigkeit schützt. Halten Sie die Temperatur und die Luftfeuchtigkeit konstant, um die Belastung des Materials zu minimieren. Überprüfen und reinigen Sie den Lagerbehälter regelmäßig, um die Integrität und Leistung des Wafers zu erhalten.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 3 in 4H SEMI-Typ (HPSI)?

A3: Diese Wafer erfüllen in der Regel die SEMI M55-Spezifikationen in Bezug auf Maßtoleranzen, Wafergeometrie und Defektdichte. Sie werden in der Regel unter ISO 9001-zertifizierten Qualitätsmanagementsystemen hergestellt, die konsistente Herstellungsprozesse und Rückverfolgbarkeit gewährleisten. Zusätzliche Zertifizierungen, wie z. B. ISO 14001 für das Umweltmanagement, können für die Produktionsstätten gelten. Auch die Einhaltung der RoHS-Richtlinien kann für Geräteintegratoren von Bedeutung sein. Durch Dokumentation und losbezogene Prüfungen wird die Konformität mit diesen strengen Normen bestätigt.

Verwandte Informationen

1. Herstellungsprozess

Maßgeschneiderte Fertigungsmethoden bilden die Grundlage für die Herstellung des Siliziumkarbid-Wafers SiC-Substrat 3 in 4H SEMI-Typ (HPSI). In speziellen Hochtemperaturreaktoren werden die Siliziumkarbidkristalle Schicht für Schicht abgeschieden, was ein gleichmäßiges Substrat mit minimalen Defekten gewährleistet. Während dieser Phase werden die Parameter der chemischen Gasphasenabscheidung sorgfältig überwacht, um eine präzise Kristallstruktur zu erhalten, die für fortschrittliche elektronische Geräte geeignet ist. Der 3-Zoll-Wafer-Durchmesser wird gründlich auf gleichmäßige Dicke geprüft, um sowohl die mechanische Stabilität als auch die elektrische Leistung zu optimieren.

Sorgfältige Nachbehandlungen folgen auf die erste Abscheidung, um die Oberflächeneigenschaften zu verfeinern. Durch Polieren wird die Oberflächenrauhigkeit verringert, was die Eignung des Wafers für den Einsatz in Hochfrequenz- und Hochleistungsumgebungen erhöht. Zusätzliche Verfahren, wie die Dotierung, ermöglichen es den Entwicklern, die elektrische Leitfähigkeit zu verändern und dem Wafer genau die Eigenschaften zu verleihen, die für modernste Halbleiteranwendungen erforderlich sind. Bei jedem Schritt, von der Kristallzüchtung bis zur Endkontrolle, kommt strenges technisches Fachwissen zum Einsatz, um die außergewöhnliche Qualität zu erreichen, die für Wafer vom Typ 4H SEMI erforderlich ist.

2. Globale Markttrends

Diverse Industrien auf der ganzen Welt verlassen sich zunehmend auf SiC-Wafer vom Typ 4H SEMI, um die Leistung bei Hochspannungs- und Hochtemperaturanwendungen zu verbessern. Länder mit einem starken Halbleitersektor wie Japan und die Vereinigten Staaten investieren in erheblichem Umfang in den Ausbau ihrer Kapazitäten für die Herstellung von Siliziumkarbidsubstraten. Diese erhöhte Nachfrage wird auch durch die steigende Popularität von Elektrofahrzeugen und erneuerbaren Energiesystemen angetrieben, die beide auf zuverlässige Komponenten angewiesen sind, die unter extremen Bedingungen arbeiten können, ohne an Effizienz einzubüßen.

Zukunftsprognosen sagen einen stetigen Anstieg der weltweiten Verwendung von Siliziumkarbid-Wafern SiC-Substrat 3 in 4H SEMI-Typ (HPSI) Produkten voraus. Da immer mehr Unternehmen diese Substrate in aufkommende Technologien wie 5G-Infrastruktur und intelligente Stromnetze einbauen, werden Marktresilienz und Stabilität der Lieferkette von größter Bedeutung. Die Zusammenarbeit zwischen internationalen Forschungseinrichtungen und Wafer-Lieferanten ebnet den Weg für eine verbesserte Produktverfügbarkeit und fördert ein Innovationsumfeld, in dem Haltbarkeit, Geschwindigkeit und Langlebigkeit der Geräte im Vordergrund stehen.
