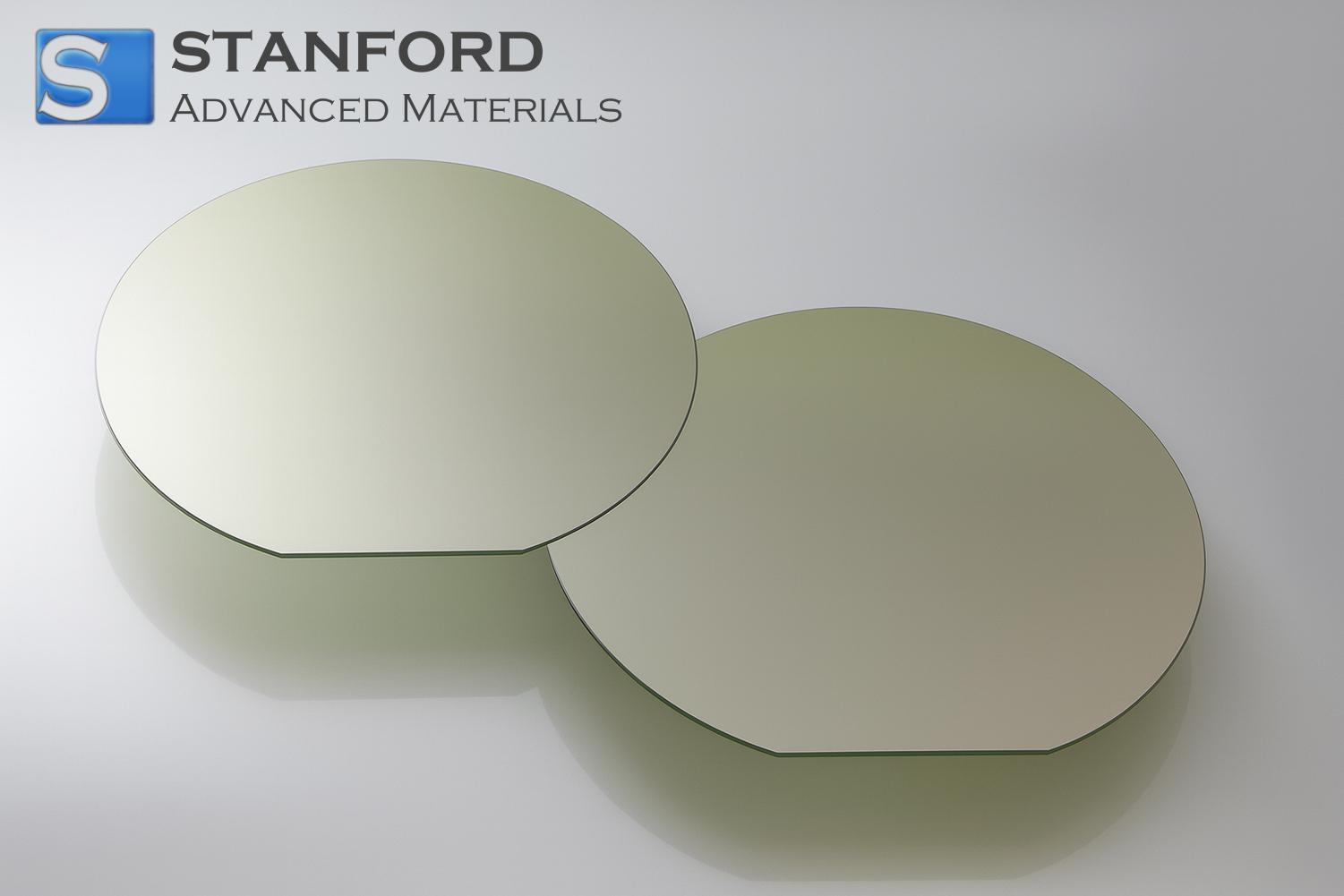

CY8565 Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ Beschreibung

Unser 3-Zoll 4H N-Typ Siliziumkarbid (SiC)-Wafersubstrat bietet außergewöhnliche Leistungen für modernste Leistungselektronik- und RF-Anwendungen. Es bietet eine breite Bandlücke und eine hervorragende Wärmeleitfähigkeit und ermöglicht höhere Betriebstemperaturen, geringere Verluste und eine verbesserte Energieeffizienz. Die robuste Kristallstruktur sorgt für eine hervorragende mechanische Festigkeit, so dass die Bauelemente auch bei hohen Spannungen und starken elektrischen Belastungen zuverlässig funktionieren. Dank der fortschrittlichen Dotierungskontrolle weisen diese Substrate eine gleichmäßige Ladungsträgerkonzentration und eine minimale Defektdichte auf, was eine gleichbleibende Leistung der Bauelemente gewährleistet.

Bei der Herstellung nach strengen Qualitätsstandards wird jeder Wafer einer strengen Prüfung unterzogen, um eine geringe Mikroröhrchendichte, eine hohe kristalline Gleichmäßigkeit und eine präzise Dickensteuerung zu gewährleisten. Das Ergebnis ist ein erstklassiges SiC-Substrat, das sich für die anspruchsvollsten Märkte eignet, darunter die Automobilindustrie, die Luft- und Raumfahrt, erneuerbare Energien und industrielle Energiesysteme.

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ Anwendungen

Das Siliziumkarbid (SiC)-Substrat 3 in 4H N-Typ ist bekannt für seine hervorragende Wärmeleitfähigkeit, die große Bandlücke und die außergewöhnliche Haltbarkeit. Diese Eigenschaften führen zu einer verbesserten Leistungsdichte und robusten Leistung in einer Vielzahl von industriellen und kommerziellen Bereichen. Dank seiner hervorragenden mechanischen Festigkeit und Hochtemperaturtoleranz eignet sich dieses SiC-Substrat hervorragend für fortschrittliche elektronische Geräte, Systeme für erneuerbare Energien und anspruchsvolle Fertigungsprozesse. Darüber hinaus bietet es einen zuverlässigen Betrieb und eine lange Lebensdauer unter schwierigen Bedingungen.

1. elektronik- und halbleiteranwendungen

-Leistungsbauelemente: Verbesserter Wirkungsgrad und geringere Leistungsverluste in Hochspannungskomponenten, die in Elektrofahrzeugen und intelligenten Stromrichtern eingesetzt werden

-Hochfrequenz-Transistoren: Stabile Leistung unter erhöhten Temperaturen für RF- und Mikrowellenkommunikationssysteme

-Photonische Bauelemente: Ideale Plattform für integrierte Sensoren und Hochgeschwindigkeits-Optoelektronik

2. forschungs- und wissenschaftliche Instrumente

-Prüfgeräte im Labormaßstab: Zuverlässige Substratmaterialien für die Herstellung hochreiner Verbindungen und die Beobachtung des thermomechanischen Verhaltens

-Fortschrittliches Detektor-Prototyping: Verbessertes Signal-Rausch-Verhältnis in Sensoranordnungen, die gleichbleibende Qualität und Präzision erfordern

3. industrielle und fertigungstechnische Anwendungen

-Chemische Verarbeitung: Hohe chemische Inertheit bietet Stabilität in korrosiven Umgebungen und verlängert die Lebensdauer von Anlagen

-Automobilsektor: Langlebige Basis für Batteriemanagementsysteme und Wechselrichter der nächsten Generation zur Steigerung der Fahrzeugeffizienz

-Stromversorgungen für die Industrie: Robuste Substrate für Leistungsmodule, die in Hochtemperatur-Fertigungsumgebungen eingesetzt werden

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ Verpackung

Jeder Siliziumkarbid-Wafer ist in einem mit Schaumstoff gefütterten Wafer-Träger fest verpackt, in einem antistatischen Beutel versiegelt und in einer gepolsterten Box untergebracht, um ihn vor mechanischen Stößen und Verunreinigungen zu schützen. Zu den Maßnahmen zum Schutz vor Verunreinigungen gehören die doppelte Verpackung, die Verwendung von Trockenmitteln und die versiegelte Etikettierung. Die Optionen zur kundenspezifischen Anpassung reichen von maßgeschneiderten Trägerabmessungen und spezieller Kennzeichnung bis hin zu kundenspezifischer Vakuumverpackung für verbesserten Produktschutz und Sauberkeit.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ?

A1: Siliziumkarbid (4H-SiC) weist eine breite Bandlücke von ca. 3,26 eV, eine hohe Wärmeleitfähigkeit von ca. 3,7 W/cm-K und eine außergewöhnliche chemische Stabilität auf. Der Wafer verfügt über eine präzise gesteuerte N-Typ-Dotierungskonzentration, die eine hervorragende Elektronenbeweglichkeit und einen reduzierten On-Widerstand unterstützt. Darüber hinaus weist 4H-SiC ein hohes Durchbruchsfeld und eine ausgezeichnete Härte auf, die es sehr widerstandsfähig gegen mechanische Beschädigungen macht. Diese Eigenschaften zusammen ermöglichen Anwendungen für Hochleistungs- und Hochfrequenzgeräte.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Aufgrund seiner spröden Beschaffenheit sollte der Wafer mit Reinraumhandschuhen behandelt und auf nicht scheuernden Oberflächen gelagert werden. Vermeiden Sie den Kontakt mit statischen Aufladungen, indem Sie geerdete Geräte verwenden, und halten Sie eine staubfreie Umgebung aufrecht, um Verunreinigungen oder Kratzer zu vermeiden. Lagern Sie den Wafer in einer versiegelten, temperatur- und feuchtigkeitskontrollierten Verpackung. Überprüfen Sie ihn regelmäßig bei geeigneter Beleuchtung, um mögliche Mängel oder Schäden zu erkennen.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ?

A3: Diese Wafer entsprechen in der Regel den ISO 9001-Qualitätsmanagementnormen, was eine strenge Kontrolle während der gesamten Herstellungs- und Prüfschritte widerspiegelt. Sie werden auch gemäß den SEMI M55-Spezifikationen für Wafergeometrie, Oberflächenqualität und Dotierungsgleichmäßigkeit getestet. Einige Hersteller bieten zusätzliche Zertifizierungen an, um die RoHS-Anforderungen zu erfüllen und die Reduzierung gefährlicher Substanzen zu gewährleisten. Die Einhaltung dieser Standards garantiert gleichbleibende elektrische Eigenschaften, eine einheitliche Dicke und eine hervorragende Oberflächenrauheit, was die zuverlässige Herstellung von Bauteilen unterstützt.

Verwandte Informationen

1. Herstellungsprozess

Bei der Herstellung der Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ ist eine sorgfältige Kontrolle der Temperatur und der Gasdurchflussraten entscheidend. Durch den Einsatz fortschrittlicher chemischer Gasphasenabscheidung (CVD) werden hochreines Silizium und Kohlenstoffquellen sorgfältig kombiniert, um einheitliche Kristallschichten zu bilden. Der 3-Zoll-Durchmesser des Substrats wird durch präzise Formgebungsverfahren erreicht, die die strukturelle Gesamtintegrität des Wafers verbessern. Um die N-Typ-Dotierungseigenschaft zu erreichen, werden Stickstoffatome in das wachsende Kristallgitter eingebracht, was zu einer optimalen Elektronenkonzentration führt, die eine hervorragende elektrische Leitfähigkeit unterstützt.

Durch sorgfältig gesteuerte Glüh- und Polierphasen wird die Oberfläche des Wafers verfeinert, um minimale Defekte zu erzielen. Technische Parameter wie die Versetzungsdichte und die Gleichmäßigkeit der Waferdicke werden akribisch beobachtet und dokumentiert. Diese strengen Fertigungsschritte tragen dazu bei, dass die kristalline 4H-Struktur über das gesamte Substrat hinweg konsistent bleibt, was eine stabile Leistung bei anspruchsvollen Hochspannungs- und Hochfrequenzanwendungen ermöglicht.

2. Anwendungen in fortschrittlichen Industrien

Eine wachsende Zahl von Spitzensektoren verlässt sich auf Siliziumkarbid-Wafer SiC-Substrat 3 in 4H N-Typ wegen seiner unübertroffenen Wärmeleitfähigkeit und robusten mechanischen Eigenschaften. In der Telekommunikation dienen diese Substrate als wesentliche Komponente für Hochfrequenzverstärker, die eine schnellere Datenverarbeitung und Übertragungsgeschwindigkeit ermöglichen. Durch die Nutzung der hohen Durchbruchspannung von 4H-SiC können Stromerzeugungs- und -verteilungssysteme größere elektrische Lasten mit verbesserter Effizienz bewältigen.

Eine weitere Ausweitung des Einsatzes ist in Antriebssträngen von Elektrofahrzeugen und in Antriebssystemen für die Luft- und Raumfahrt zu sehen, wo Haltbarkeit und Hitzebeständigkeit entscheidend sind. Die Fähigkeit des Wafers, einen stabilen Betrieb unter extremen Temperaturen aufrechtzuerhalten, reduziert den Kühlungsbedarf erheblich, was zu leichteren, effizienteren Leistungsmodulen führt. Als unmittelbare Folge davon erforschen die Hersteller in diesen fortschrittlichen Industrien kontinuierlich neue Forschungs- und Entwicklungswege, um dieses Substrat in Technologien der nächsten Generation zu integrieren.
