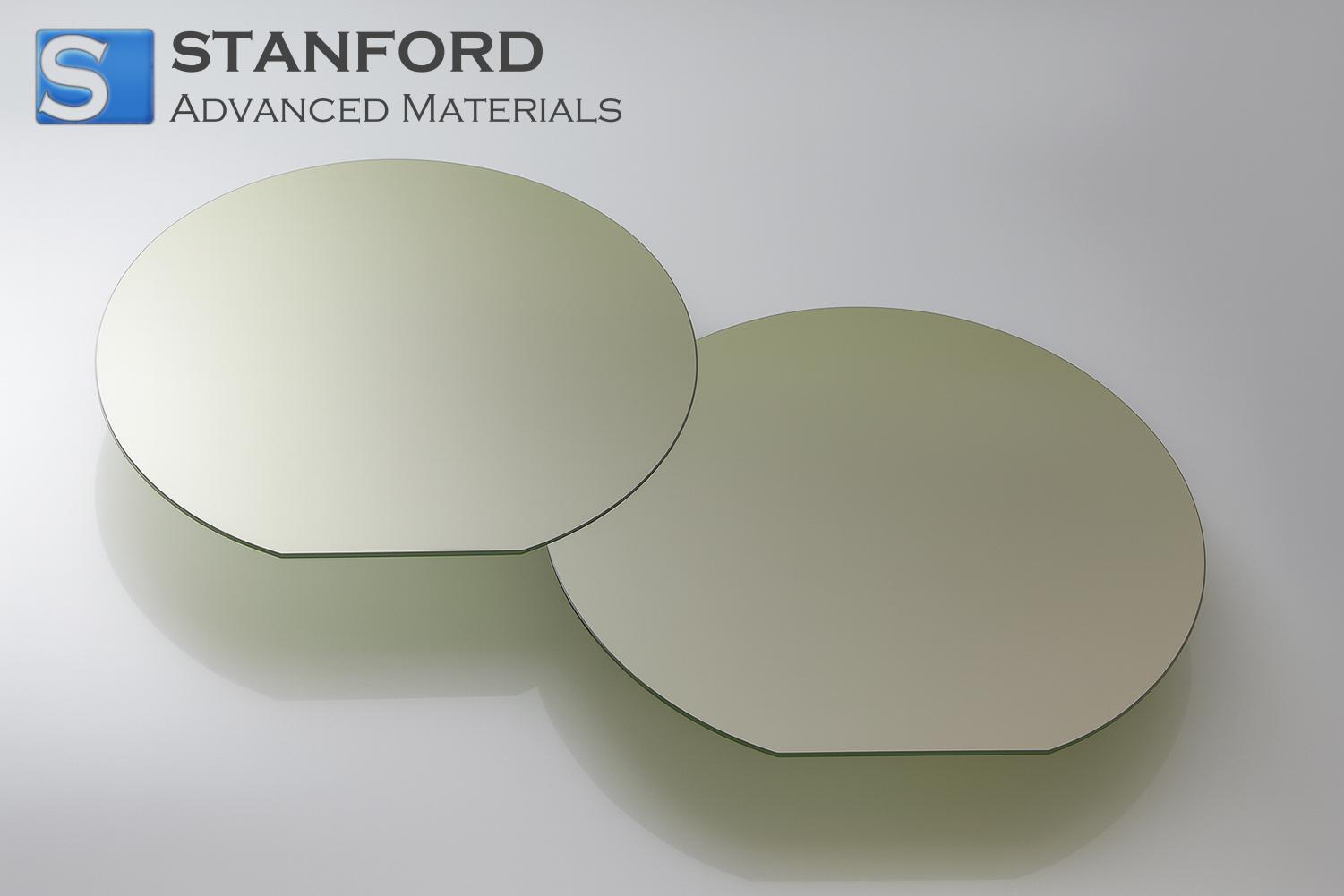

CY8564 Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ

Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ Beschreibung

Unser 2-Zoll 3C N-Typ Siliziumkarbid (SiC) Substrat bietet eine außergewöhnliche Wärmeleitfähigkeit, eine breite Bandlücke und eine ausgezeichnete mechanische Festigkeit, was es zu einer idealen Wahl für modernste Anwendungen in der Leistungselektronik und bei Hochfrequenzgeräten macht. Sein 3C-Polytyp sorgt für eine stabile Kristallstruktur, die in anspruchsvollen Umgebungen, einschließlich hoher Temperaturen und hoher Spannungen, eine hervorragende Leistung erbringt. Diese einzigartigen Eigenschaften ermöglichen einen zuverlässigen Betrieb unter rauen Bedingungen, reduzieren Energieverluste und gewährleisten ein effizientes Leistungsmanagement.

Jeder SiC-Wafer wird unter strengen Qualitätsstandards hergestellt und einer strengen Prüfung unterzogen, um eine niedrige Fehlerdichte und ein einheitliches Dotierungsniveau zu gewährleisten. Diese Liebe zum Detail maximiert die Ausbeute und Reproduzierbarkeit der Bauelemente und bietet eine konsistente Plattform für Forschung, Entwicklung und kommerzielle Fertigung. Ob für die fortschrittliche Halbleiterforschung oder für industrielle Hochleistungssysteme, unser 2-Zoll 3C N-Typ SiC-Substrat verspricht Zuverlässigkeit und hervorragende Leistung.

Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ Anwendungen

Siliziumkarbid-Wafer (SiC-Substrat 2 in 3C N-Typ) bieten eine Kombination aus breiter Bandlücke, hoher Wärmeleitfähigkeit und ausgezeichneter chemischer Stabilität. Diese einzigartigen Eigenschaften ermöglichen eine überragende Leistung in Hochleistungs- und Hochfrequenzgeräten bei gleichzeitiger Beständigkeit in rauen Umgebungen. Seine Zuverlässigkeit und Effizienz machen es zu einer idealen Plattform für verschiedene Anwendungen in allen Branchen, von fortschrittlicher Elektronik bis zu Energiesystemen und darüber hinaus.

1. elektronik- und halbleiteranwendungen

-Energieumwandlung: Verbesserte Hochspannungsschaltung in Solarwechselrichtern und industriellen Stromversorgungen

-RF-Bauteile: Hochfrequenztransistoren für Telekommunikationsbasisstationen und drahtlose Netzwerke

2. energie und erneuerbare anwendungen

-Photovoltaische Anlagen: Stabile Substrate für die Herstellung von Solarmodulen und Testsysteme

-Windturbinen-Elektronik: Langlebige Steuermodule für effiziente Leistungsregelung

3. forschung und wissenschaftliche Instrumente

-Materialwissenschaftliche Studien: Untersuchung von Kristallstrukturen und der Leistung von Bauteilen unter extremen Bedingungen

-Entwicklung fortschrittlicher Sensoren: Robuste Sensorsubstrate für Temperatur-, Druck- und chemische Erkennung

Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ Verpackung

Jeder Siliziumkarbid-Wafer wird sorgfältig zwischen weiche ESD-sichere Schaumstoffschichten gelegt und in einem antistatischen Vakuumbeutel versiegelt, um ihn vor Feuchtigkeit und Verunreinigung zu schützen. Die versiegelten Pakete werden dann in stabilen, luftdichten Behältern verpackt. Die Wafer sollten in einer feuchtigkeitskontrollierten Reinraumumgebung gelagert werden. Auf Anfrage bieten wir auch kundenspezifische Etikettierung, spezielle Schaumstoffstärken und maßgeschneiderte Behältergrößen an, um speziellen Handhabungs- oder Versandanforderungen gerecht zu werden.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ?

A1: Siliziumkarbid (SiC) 2 Zoll 3C N-Typ-Substrate weisen typischerweise eine breite Bandlücke von etwa 2,2 eV, hohe Wärmeleitfähigkeit, hervorragende chemische Inertheit und robuste mechanische Festigkeit auf. Die 3C-Polytype bietet einzigartige Vorteile für Leistungs- und Hochfrequenzanwendungen. Die N-Typ-Dotierung sorgt für eine kontrollierte Elektronenkonzentration und ermöglicht eine stabile elektrische Leitfähigkeit. Diese Substrate eignen sich besonders für die Entwicklung fortschrittlicher Bauelemente in rauen oder leistungsstarken Umgebungen.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Diese Substrate sind empfindlich und müssen mit sauberen, nicht scheuernden Handschuhen in einer kontrollierten Umgebung gehandhabt werden, um Verunreinigungen oder Beschädigungen zu vermeiden. Vermeiden Sie es, die Oberflächen mit bloßen Händen oder Werkzeugen zu berühren, die Kratzer oder Partikel einbringen könnten. Lagern Sie sie in einem sauberen, temperaturgeregelten Bereich mit niedriger Luftfeuchtigkeit. Verwenden Sie für den Transport spezielle Träger oder Behälter, um die Integrität des Substrats zu erhalten und die mechanische Belastung zu minimieren.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ?

A3: Siliziumkarbid-Wafer SiC-Substrat 2 in 3C N-Typ erfüllen in der Regel die strengen Anforderungen an Reinheit und Defektdichte, wie sie in ISO 9001 und den einschlägigen Halbleiter-Qualitätsstandards festgelegt sind. Die Hersteller wenden häufig fortschrittliche Prüfverfahren wie Röntgentopographie und Photolumineszenz an, um die kristalline Qualität zu überprüfen. Diese Substrate können auch den RoHS- und REACH-Richtlinien entsprechen, um die Einhaltung der Umwelt- und Sicherheitsvorschriften für den weltweiten Vertrieb zu gewährleisten.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Dieses Siliziumkarbid-Wafer-SiC-Substrat 2 in 3C N-Typ besteht aus einem kubischen Polytyp, der für seine hervorragenden elektrischen und thermischen Eigenschaften bekannt ist. Die breite Bandlücke des Materials unterstützt den Betrieb bei hohen Temperaturen und reduziert Leistungsverluste, was besonders in kompakten Systemen von Vorteil ist, die eine zuverlässige und konstante Leistung erfordern. Darüber hinaus trägt seine bemerkenswerte chemische Beständigkeit dazu bei, die Integrität des Substrats während anspruchsvoller Verarbeitungsschritte aufrechtzuerhalten, was eine lange Lebensdauer in rauen industriellen Umgebungen ermöglicht.

Die beispiellose Stabilität der Gitterstruktur unterscheidet den 3C-SiC-Wafer von anderen Halbleitersubstraten und gewährleistet minimale Kristalldefekte trotz anspruchsvoller Produktionsbedingungen. Darüber hinaus gewährleistet die N-Typ-Dotierung eine kontrollierte Elektronenleitung, was zu einer hohen Ladungsträgerbeweglichkeit führt, die für die Herstellung fortschrittlicher Bauelemente entscheidend ist. Diese Eigenschaften machen den Wafer zu einem Top-Anwärter für die Leistungselektronik, die weniger leitende Elemente benötigt und ein hervorragendes Strommanagement bietet.

2. Anwendungen in fortschrittlichen Industrien

Modernste Energieanwendungen profitieren von der Widerstandsfähigkeit des Wafers unter Hochtemperatur- und Hochspannungsbedingungen, was ihn zu einem erstklassigen Kandidaten für Leistungsmodule für Elektrofahrzeuge und Wechselrichter für erneuerbare Energien macht. Seine Fähigkeit, erhebliche Wärmebelastungen ohne Leistungseinbußen zu bewältigen, sorgt für eine verbesserte Effizienz in der Automobilbranche, der Luft- und Raumfahrt und bei vorausschauenden Wartungssystemen, bei denen Energiedichte und Betriebsausdauer von größter Bedeutung sind.

Diverse Nanotechnologie- und Optoelektronik-Segmente nutzen dieses 3C N-Typ SiC-Substrat ebenfalls für die nächste Generation von Sensoren und Transceivern. Seine einzigartige Kombination aus mechanischer Festigkeit und geringer Defektdichte erhöht die Zuverlässigkeit von Bauelementen, die in der Telekommunikationsinfrastruktur, in Radarsystemen und in verschiedenen neuen Technologien eingesetzt werden. Folglich unterstützt dieser Wafer die Entwicklung von Spitzenprodukten und steht damit an der Spitze zahlreicher High-Tech-Branchen.
