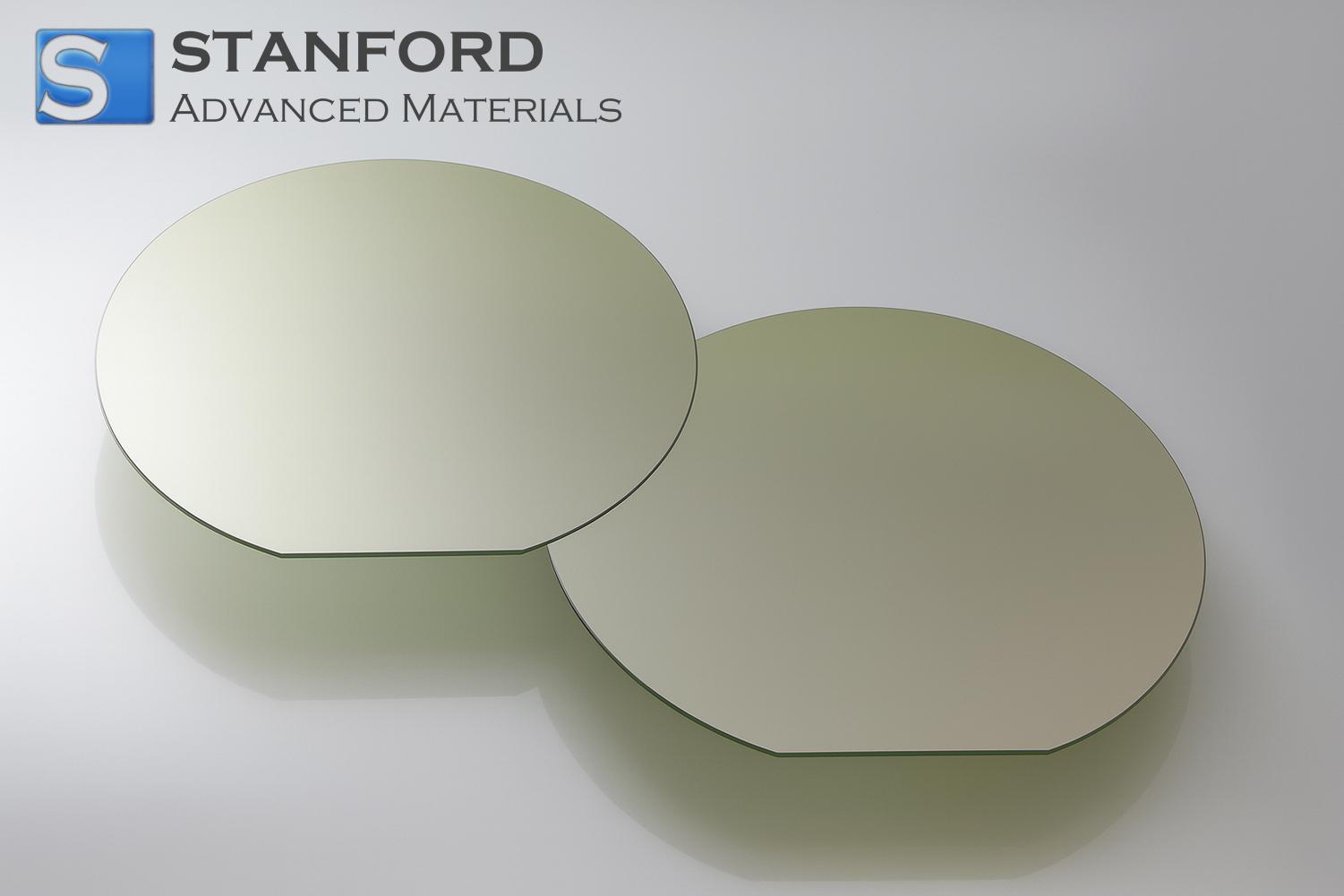

CY8563 Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ

Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ Beschreibung

Unser 2-Zoll 6H P-Typ Siliziumkarbid (SiC)-Wafer wurde für außergewöhnliche Leistungen bei Anwendungen mit hoher Leistung, hohen Temperaturen und hohen Frequenzen entwickelt. Mit einer breiten Bandlücke, hervorragender Wärmeleitfähigkeit und robuster chemischer Stabilität zeigt dieses Substrat durchweg eine hervorragende Effizienz und Zuverlässigkeit. Seine P-Typ-Dotierung sorgt für eine verbesserte Ladungsträgerbeweglichkeit und eine geringe Defektdichte, was optimale Bedingungen für leistungselektronische Geräte und fortschrittliche Halbleiterforschung gewährleistet.

Dieser Wafer erfüllt die strengen Qualitätsstandards der Industrie und wird strengen Kontrollen unterzogen, um eine gleichmäßige Dicke, eine präzise kristallografische Ausrichtung und eine minimale Oberflächenrauhigkeit zu gewährleisten. Dadurch bietet er Entwicklern und Forschern eine zuverlässige Plattform für Hochleistungskomponenten wie Leistungsinverter, Hochfrequenzverstärker und Sensoren der nächsten Generation. Verbessern Sie Ihre Geräteentwicklung mit diesem 6H P-Typ SiC-Wafer, um eine hervorragende Haltbarkeit und Effizienz unter anspruchsvollen Betriebsbedingungen zu erreichen.

Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ-Anwendungen

Siliziumkarbid (SiC)-Wafer in der 6H P-Typ-Konfiguration weisen eine hervorragende Wärmeleitfähigkeit, eine breite Bandlücke und eine ausgezeichnete mechanische Stabilität auf. Diese Eigenschaften machen sie unverzichtbar in Bereichen, die eine hohe Temperaturbeständigkeit und eine effiziente Leistungsaufnahme erfordern. Von der Elektronik bis hin zu medizinischen Geräten bieten die zuverlässige Leistung und die Skalierbarkeit von SiC-Substraten vielfältige Möglichkeiten für die Entwicklung fortschrittlicher Technologien, die die Langlebigkeit von Komponenten und die Betriebseffizienz in verschiedenen kommerziellen und industriellen Anwendungen erheblich verbessern.

1. elektronik- und halbleiteranwendungen

-Hochleistungselektronik: Ideal für die Herstellung von Leistungs-MOSFETs und Dioden, die bei hohen Temperaturen und unter hohen Spannungen effizient arbeiten.

-Hochfrequenzgeräte: Bieten eine hervorragende Signalübertragung und geringere Energieverluste für moderne Halbleiteranwendungen in der drahtlosen Kommunikation und in Radarsystemen.

2. medizinische Geräte und Geräte für das Gesundheitswesen

-Diagnostische Bildgebungsgeräte: Gewährleistet einen stabilen und rauscharmen Betrieb unter hohen Belastungen für eine präzise Bilderfassung in MRT- und anderen Bildgebungsverfahren.

-Sensorkomponenten: Hervorragende Reaktionsfähigkeit und Langlebigkeit bei thermischer Belastung für eine genaue Patientenüberwachung und zuverlässige Laborgeräte.

3. forschungs- und wissenschaftliche Instrumente

-Fortschrittliche Laborgeräte: Bietet zuverlässige Leistung unter extremen Bedingungen für Experimente mit temperaturempfindlichen Materialien.

-Systeme für Hochtemperaturtests: Unterstützt den robusten Betrieb in speziellen Forschungsumgebungen, die stabile Substrate bei hohen Temperaturen erfordern.

Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ-Verpackung

Für den Versand wird der Wafer sorgfältig in einer antistatischen, vakuumversiegelten Verpackung mit Schaumstoff- oder Styroporeinlagen verpackt, um ihn zu polstern und vor mechanischen Beschädigungen zu schützen. Wir empfehlen die Lagerung in einer sauberen, temperaturgeregelten Umgebung mit niedriger Luftfeuchtigkeit, um eine minimale Staubbelastung zu gewährleisten. Spezielle Behälter verhindern Kreuzkontaminationen, während Stickstoffspülung oder stabile inerte Umgebungen die Langlebigkeit weiter erhöhen. Kundenspezifische Verpackungsoptionen, einschließlich versiegelter Kisten, stoßfester Gehäuse und etikettierter Schutzhüllen, sind auf Anfrage erhältlich.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ?

A1: Zu den wichtigsten Merkmalen eines 2-Zoll-SiC-Wafers vom Typ 6H P gehören seine hexagonale Kristallstruktur, eine breite Bandlücke von etwa 3,0 eV und eine hohe Wärmeleitfähigkeit von über 3 W/cm-K. Die Dotierung des Wafers erfolgt in der Regel mit Aluminium oder Bor, was zu einer stabilen p-Typ-Leitfähigkeit führt. Seine überragende Härte, chemische Inertheit und sein ausgezeichnetes Durchbruchsfeld machen ihn ideal für Hochleistungs- und Hochtemperaturanwendungen.

Q2: Wie sollte dieses Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ gehandhabt und gelagert werden?

A2: Vermeiden Sie direkten Kontakt mit der aktiven Oberfläche des Wafers, indem Sie bei der Handhabung nicht scheuernde Handschuhe oder eine Pinzette verwenden. Lagern Sie die Wafer in einer sauberen, trockenen Umgebung bei stabiler Raumtemperatur, idealerweise in einem speziellen Waferträger. Um die Oberflächenqualität und die Leistung der Wafer zu erhalten, ist es wichtig, die Luftverschmutzung zu minimieren, elektrostatische Entladungen zu verhindern und eine geeignete Schutzverpackung zu verwenden.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ?

A3: Diese 6H P-Typ SiC-Wafer entsprechen in der Regel der ISO 9001 für das Qualitätsmanagement und erfüllen möglicherweise auch spezielle Normen der Halbleiterindustrie wie SEMI M55 für die Wafergeometrie. Die Hersteller befolgen oft strenge Protokolle für die Materialeingangsprüfung, einschließlich Prüfungen der Oberflächenebenheit, der Dickengleichmäßigkeit, des spezifischen Widerstands und der Fehlerdichte. Auch die Einhaltung der REACH- und RoHS-Richtlinien kann für die Umweltsicherheit von Bedeutung sein.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Das Siliziumkarbid-Wafer SiC-Substrat 2 in 6H P-Typ, das für seine außergewöhnliche Wärmeleitfähigkeit und mechanische Robustheit bekannt ist, weist eine hervorragende Leistung bei Hochtemperatur- und Hochspannungsanwendungen auf. Seine 6H-Kristallstruktur ermöglicht eine dichte Anordnung von Kohlenstoff- und Siliziumatomen, was zu einer erhöhten Härte und einem geringeren Risiko von Gitterfehlern führt. Diese robuste kristalline Anordnung minimiert auch die Wahrscheinlichkeit von Mikrorissen, so dass die strukturelle Integrität des Wafers auch bei starker Belastung gewährleistet ist. Verstärkt durch eine p-Typ-Dotierung bietet dieses spezielle Substrat zuverlässige Leitungsmechanismen, die für verschiedene leistungselektronische und optoelektronische Geräte erforderlich sind.

Organisierte Korngrenzen im gesamten Wafer fördern eine stärkere elektronische Mobilität und einen verbesserten Ladungsträgertransport. Die hohe Durchbruchsspannung von 6H-SiC reduziert die thermischen und elektrischen Verluste weiter und ermöglicht so eine effizientere Energieumwandlung in Systemen der nächsten Generation. Darüber hinaus trägt die Korrosions- und Oxidationsbeständigkeit dieses Substrats zu einer längeren Lebensdauer der Bauelemente in rauen Umgebungen bei. Diese Eigenschaften bieten klare Vorteile bei der Entwicklung und Herstellung von Produkten, die eine schnelle Wärmeableitung und eine konstante elektrische Leistung erfordern.

2. Vergleichende Analyse mit alternativen Materialien

Viele Halbleitermaterialien haben unter extremen Bedingungen zu kämpfen, aber der 2 in 6H P-Typ Siliziumkarbid-Wafer zeichnet sich dort aus, wo andere schwächeln. So können Wafer auf Siliziumbasis bei höheren Spannungen und Temperaturen an Leitfähigkeit verlieren, während SiC auch in den anspruchsvollsten Systemen stabil arbeitet. Galliumnitrid (GaN)-Substrate bieten zwar gewisse Vorteile im Hochfrequenzbereich, können aber nicht mit der Robustheit und dem breiten Bandlückenprofil mithalten, das hohe Leistungsdichten in einer Reihe fortschrittlicher Elektronik ermöglicht.

Die Kombination der unvergleichlichen Eigenschaften der 6H-Polytype-Konfiguration und der p-Type-Dotierung bietet einen einzigartigen Vorteil in Branchen, die auf eine zuverlässige Leistungsaufnahme angewiesen sind. Die geringeren Gitterfehlanpassungen des Wafers tragen auch zu einer geringeren Anzahl von Bauteildefekten im Vergleich zu Alternativen bei, was es zu einer führenden Wahl für Hochleistungstransistoren, Dioden und Sensoren macht. Ingenieure bevorzugen Siliziumkarbid nicht nur wegen seines hervorragenden Wärmemanagements, sondern auch wegen seines Potenzials, den Gesamtenergieverbrauch in stromhungrigen Anwendungen zu senken.
