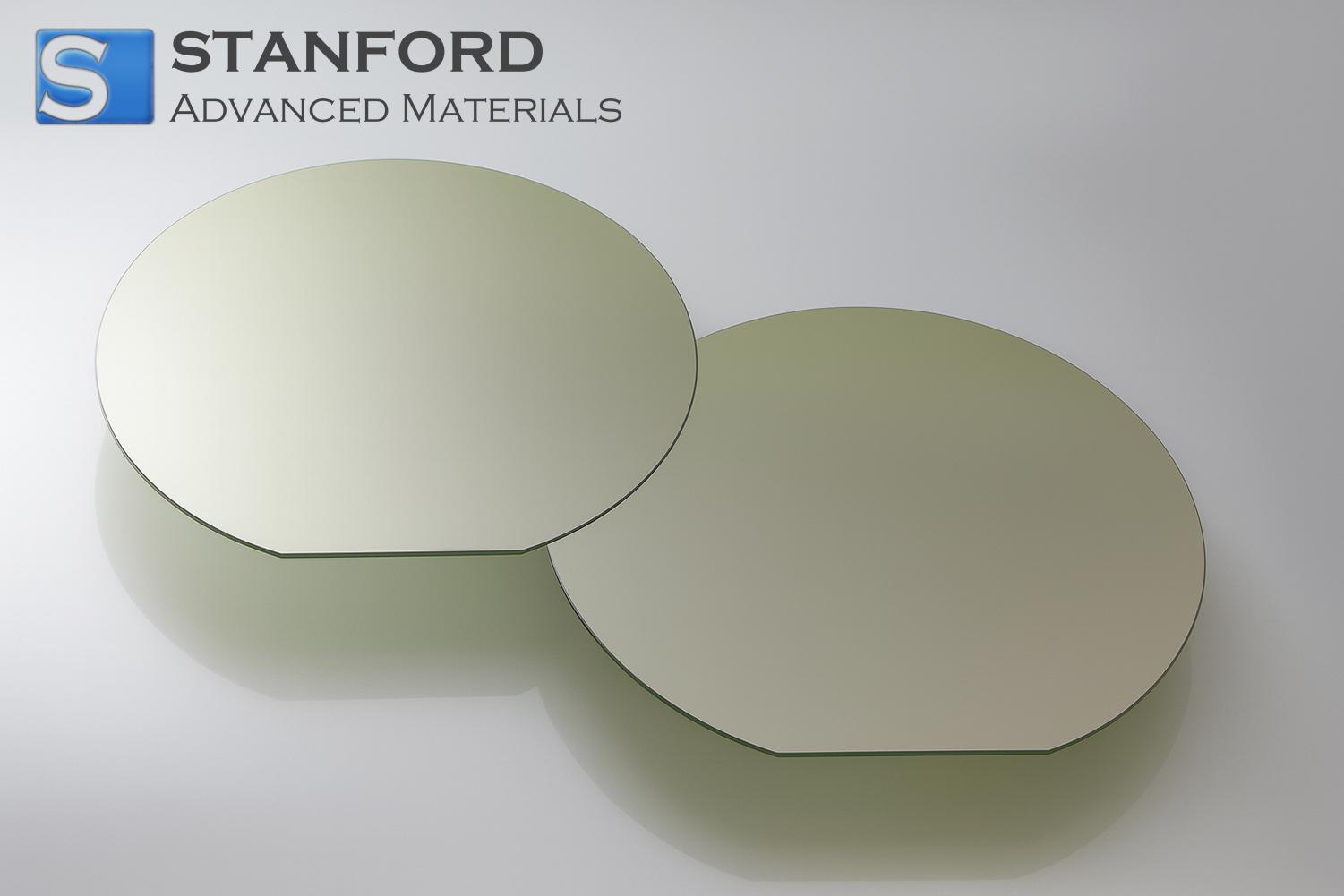

CY8562 Siliziumkarbid-Wafer SiC-Substrat 2 in 6H N-Typ

Siliziumkarbid-Wafersubstrat SiC 2 in 6H N-Typ Beschreibung

Unser 2-Zoll 6H N-Typ Siliziumkarbid (SiC)-Wafersubstrat bietet eine hervorragende Leistung bei Hochleistungs-Halbleiteranwendungen und hohen Temperaturen. Mit einer breiten Bandlücke, ausgezeichneter Wärmeleitfähigkeit und robuster mechanischer Festigkeit unterstützt dieses SiC-Material Geräte, die unter extremen Bedingungen mit minimalen Kompromissen bei der Effizienz arbeiten. Seine N-Dotierung sorgt für eine zuverlässige Stromleitung und einen kontrollierten Widerstand, wodurch es sich ideal für Leistungselektronik, Hochfrequenz- und optoelektronische Komponenten eignet.

Jeder Wafer wird nach strengen Qualitätsstandards hergestellt und einer sorgfältigen Prüfung unterzogen, um eine einheitliche Kristallstruktur, Oberflächenintegrität und präzise Dicke zu gewährleisten. Die gleichbleibend niedrige Defektdichte des 6H-Polytyps trägt zu einer erhöhten Zuverlässigkeit der Bauteile und einer längeren Lebensdauer bei. Entscheiden Sie sich für unser SiC-Wafersubstrat, um von den Vorteilen eines fortschrittlichen Halbleitermaterials zu profitieren, das für die anspruchsvollsten Anwendungen in Industrie und Forschung entwickelt wurde.

Siliziumkarbid-Wafer SiC-Substrat 2 in 6H N-Typ Anwendungen

Siliziumkarbid (SiC)-Wafer in der 6H N-Typ-Konfiguration bieten außergewöhnliche Leistung durch eine breite Bandlücke, hohe Wärmeleitfähigkeit und robuste mechanische Festigkeit. Diese Eigenschaften ermöglichen einen verbesserten Wirkungsgrad, eine geringere Baugröße und eine höhere Zuverlässigkeit unter rauen Bedingungen. Der 2-Zoll-Durchmesser bietet Flexibilität für verschiedene kommerzielle, industrielle und Forschungszwecke und macht sie ideal für Anwendungen, die eine überlegene Wärmeableitung und Leistungsaufnahme in moderner Elektronik und anderen Hochleistungssystemen erfordern.

1. halbleiter und elektronik

-Leistungstransistoren: Nutzen Sie die große Bandlücke für eine höhere Spannungsfestigkeit und effiziente Leistungsumwandlung.

-Hochfrequenz-Bauelemente: Schnellere Schaltgeschwindigkeiten bei minimalem Energieverlust, unerlässlich für Kommunikationssysteme der nächsten Generation.

2. medizinische und analytische Instrumente

-Laser- und Sensorkomponenten: Profitieren Sie von der hervorragenden thermischen Stabilität für präzise Messungen und Diagnosen.

-Bildgebende Geräte: Nutzen Sie die verbesserte Signalqualität und Empfindlichkeit für klarere und detailliertere Ergebnisse.

3. automotive und erneuerbare Energien

-Leistungsmodule für Elektrofahrzeuge: Verbessern Sie Batterieladesysteme und Motorantriebe mit geringeren Energieverlusten.

-Solar-Wechselrichter: Integration in kompakte Designs zur Steigerung der Effizienz bei der photovoltaischen Energieumwandlung.

Siliziumkarbid-Wafer SiC-Substrat 2 in 6H N-Typ Verpackung

Unsere Siliziumkarbid-Wafer (2 Zoll, 6H, N-Typ) werden in versiegelten, antistatischen Behältern mit Schaumstoffeinlagen verpackt, um mechanische Stöße zu verhindern. Eine vakuumverpackte Barriere minimiert den Kontakt mit Feuchtigkeit, während zusätzliche Schutzhüllen das Eindringen von Partikeln verhindern. Kundenspezifische Verpackungsoptionen, wie z. B. doppellagige Gehäuse oder stickstoffgespülte Beutel, sind erhältlich, um spezifische Anforderungen an die Kontaminationskontrolle zu erfüllen und eine optimale Konservierung der Wafer zu gewährleisten.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 2 in 6H N-Typ FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 2 in 6H N-Typ?

A1: Dieser Wafer zeichnet sich durch eine breite Bandlücke von etwa 3,0 eV aus, was ihn ideal für Hochtemperatur- und Hochleistungsanwendungen macht. Er weist eine hervorragende Wärmeleitfähigkeit von ca. 3-4 W/cm-K und ein hohes elektrisches Durchbruchsfeld auf, was eine hervorragende Leistungsaufnahme ermöglicht. Der 6H-Polytyp bietet eine konsistente Kristallstruktur, während die N-Typ-Dotierung eine kontrollierte elektrische Leitfähigkeit gewährleistet. Darüber hinaus unterstützen seine außergewöhnliche chemische Stabilität und Härte die fortschrittliche Leistung der Geräte.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Es ist wichtig, den Wafer an den Kanten zu halten und direkten Kontakt mit der Oberfläche zu vermeiden, um Verunreinigungen oder Beschädigungen zu vermeiden. Lagern Sie das Produkt in einer sauberen, trockenen Umgebung, idealerweise in einem antistatischen Behälter mit minimaler Vibrationsbelastung. Die Aufrechterhaltung der richtigen Luftfeuchtigkeit und Temperatur hilft, Verformungen oder elektrostatische Entladungen zu vermeiden. Verwenden Sie stets fusselfreie Handschuhe und geeignete Reinraumverfahren, um die Produktintegrität zu gewährleisten.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 2 in 6H N-Typ?

A3: Diese Wafer entsprechen in der Regel den Grundsätzen des Qualitätsmanagements nach ISO 9001, wodurch einheitliche Herstellungsverfahren, die Rückverfolgbarkeit von Chargen und strenge Qualitätskontrollen gewährleistet werden. Viele Hersteller halten sich auch an die ISO 14001, die verantwortungsvolle Umweltpraktiken bestätigt. Zu den weiteren Zertifizierungen gehören die RoHS-Konformität, die den minimalen Gehalt an gefährlichen Stoffen widerspiegelt, und spezielle Normen der Halbleiterindustrie wie SEMI M55, die Spezifikationen für Siliziumkarbidsubstrate bei der Herstellung von Bauelementen festlegt.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Dieser 2 in 6H N-Typ Siliziumkarbid-Wafer zeichnet sich durch eine einzigartig stabile Kristallstruktur aus, die eine außergewöhnliche Wärmeleitfähigkeit und eine hohe Durchbruchspannung ermöglicht. Diese Eigenschaften unterstützen den zuverlässigen Betrieb unter extremen Temperaturbedingungen und helfen, die Anforderungen an das Wärmemanagement zu reduzieren. Darüber hinaus moduliert die N-Typ-Dotierung den Elektronenfluss präzise, was schnellere Schaltgeschwindigkeiten und eine effizientere Leistungsumwandlung ermöglicht. Daher bietet dieser Wafer auch in Umgebungen, in denen herkömmliche Halbleitermaterialien oft versagen, eine hervorragende Leistung.

Durch die Nutzung der Eigenschaften einer breiten Bandlücke garantiert der 6H-Polytyp einen hervorragenden Frequenzgang, der Anwendungen wie Hochleistungstransistoren, Dioden und HF-Komponenten unterstützt. Seine robuste Gitterstruktur minimiert die Defektdichte erheblich, was die Langlebigkeit der Bauelemente erhöht und potenzielle Ausfallraten verringert. Insgesamt macht die Mischung aus thermischer Belastbarkeit, hoher Elektronenbeweglichkeit und unvergleichlicher chemischer Stabilität den 2 in 6H N-Typ Siliziumkarbid-Wafer zu einem zunehmend wertvollen Substrat für Hersteller, die eine fortschrittliche Leistung in der Leistungselektronik anstreben.

2. Anwendungen in fortschrittlichen Industrien

Neben seiner Nützlichkeit in der konventionellen Leistungselektronik ist der 2 in 6H N-Typ Siliziumkarbid-Wafer auch für modernste Lösungen in der Luft- und Raumfahrt sowie in der Automobilindustrie sehr gefragt. Seine Fähigkeit, starken mechanischen Belastungen standzuhalten und gleichzeitig zuverlässige elektrische Eigenschaften beizubehalten, gewährleistet einen stabilen Betrieb in der Luftfahrtelektronik, in elektrischen Fahrzeugantrieben und in Satellitensystemen. Darüber hinaus bietet die hohe Temperaturtoleranz des Wafers geringere Anforderungen an das Kühlsystem und ebnet so den Weg für leichtere, effizientere Konstruktionen in Bereichen, in denen Gewicht und Treibstoffersparnis von größter Bedeutung sind.

In Verbindung mit seiner hohen chemischen Inertheit erfüllt dieses Substrat entscheidende Anforderungen in Bereichen wie erneuerbare Energien und komplexe Industriemaschinen. In Windenergiekonvertern und Solarwechselrichtern unterstützt es die Hochspannungsfestigkeit und ein effizientes Energiemanagement. Durch die Erfüllung dieser speziellen Anforderungen erweist sich das 2 in 6H N-Typ SiC-Substrat als unverzichtbar für moderne Industrien, die sowohl Präzision als auch Langlebigkeit in ihren elektronischen Komponenten benötigen.
