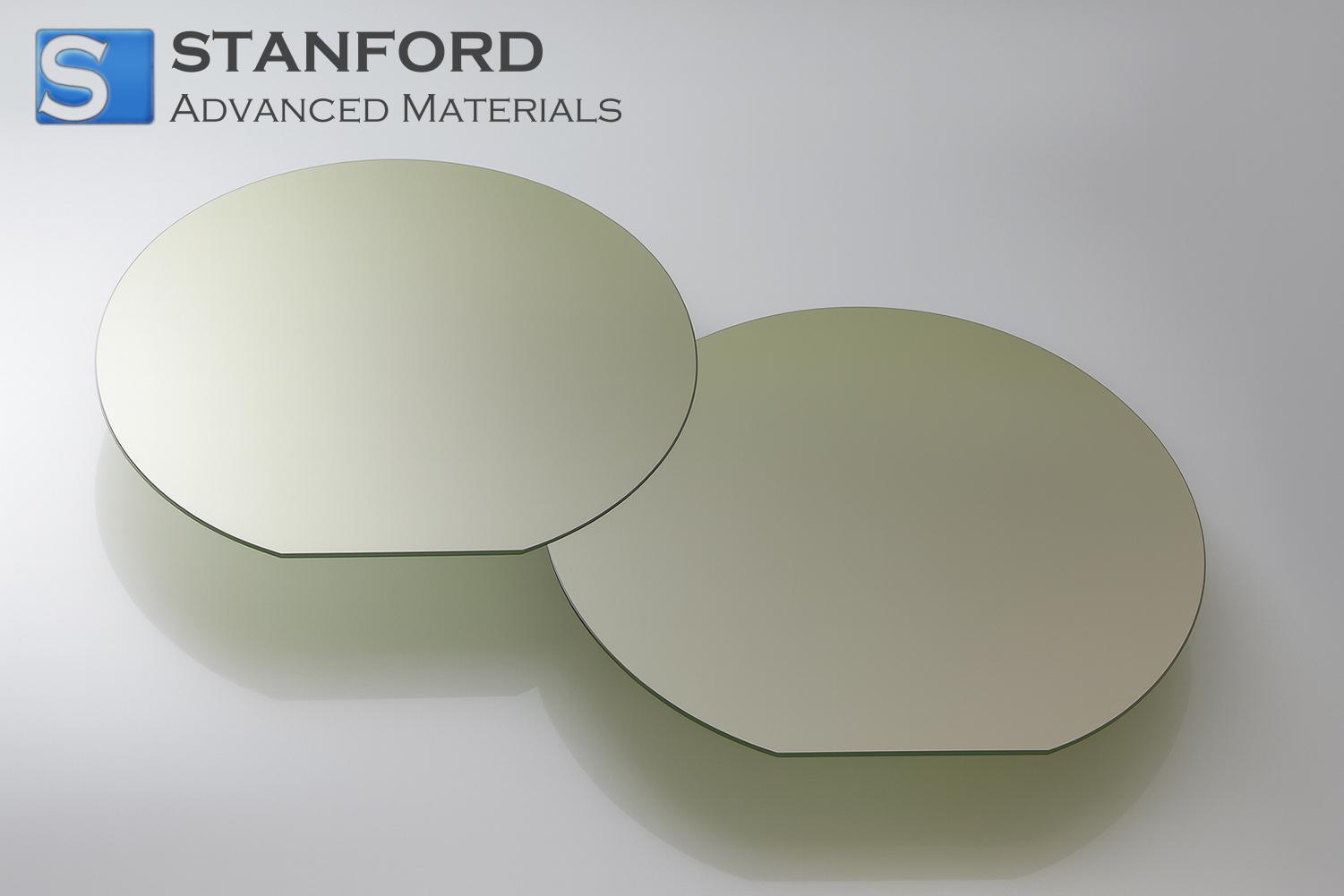

CY8561 Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI)

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI) Beschreibung

Erleben Sie außergewöhnliche Leistung mit unserem Siliziumkarbid (SiC)-Wafer 2" 4H SEMI-Typ (HPSI). Dieses Substrat ist für seine große Bandlücke und seine hervorragende Wärmeleitfähigkeit bekannt. Es bietet eine überragende Leistungsaufnahme und unterstützt den Hochfrequenzbetrieb. Der 4H-Polytyp bietet eine außergewöhnliche Elektronenbeweglichkeit und eignet sich daher für fortschrittliche Leistungsgeräte, HF-Anwendungen und Hochtemperaturelektronik. Seine halbisolierenden Eigenschaften tragen dazu bei, die parasitäre Leitung zu minimieren, was einen effizienteren Gerätebetrieb und geringere Energieverluste gewährleistet.

Jeder Wafer wird unter strenger Qualitätskontrolle und in Übereinstimmung mit den SEMI-Normen hergestellt und einer strengen Prüfung auf gleichmäßige Dicke, geringe Fehlerdichte und Oberflächenqualität unterzogen. Dies gewährleistet eine zuverlässige und gleichbleibende Leistung, die es Ingenieuren und Forschern ermöglicht, die Grenzen der Leistungselektronik, Telekommunikation und anderer anspruchsvoller Anwendungen zu erweitern. Vertrauen Sie auf unsere SiC-Wafer wegen ihrer bewährten Langlebigkeit, thermischen Stabilität und unübertroffenen Materialqualität.

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI) Anwendungen

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI) ist bekannt für seine ausgezeichnete breite Bandlücke, robuste chemische Stabilität und hohe Wärmeleitfähigkeit. Diese Schlüsseleigenschaften machen es zu einer vielseitigen Wahl in verschiedenen Bereichen und ermöglichen zuverlässige, leistungsstarke Lösungen in Industrie, Forschung und Handel. Mit seiner überragenden Haltbarkeit und Leistungsfähigkeit unterstützt dieses Substrat innovative Entwicklungen in der modernen Elektronik und darüber hinaus.

1. industrielle Anwendungen

-Hochtemperatursensoren und Leistungssteuerungsmodule in der Automobilproduktion, wo thermische Stabilität und hohe Durchschlagsfestigkeit entscheidend sind.

-Korrosionsbeständige Komponenten in der chemischen und petrochemischen Verarbeitung, die von der hervorragenden chemischen Inertheit des Wafers profitieren.

2) Forschungsanwendungen

-Halbleiterprototypen der nächsten Generation mit Schwerpunkt auf Materialien mit breiter Bandlücke zur Unterstützung von Studien im Bereich der modernen Elektronik.

-Experimente zur Materialcharakterisierung in universitären und privaten F&E-Labors, die von der gleichbleibenden kristallographischen Qualität des Substrats profitieren.

3. kommerzielle Anwendungen

-Hocheffiziente Leistungselektronik in Systemen für erneuerbare Energien, wie z. B. Solarwechselrichtern, unter Nutzung der hervorragenden Wärmeleitfähigkeit des Substrats.

-Schnellladelösungen und Leistungsmodule für tragbare Geräte in der Unterhaltungselektronik, die von der erhöhten Zuverlässigkeit und der geringeren Wärmeentwicklung profitieren.

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI) Verpackung

Jeder 2-Zoll-Siliziumkarbid-Wafer des Typs 4H SEMI (HPSI) wird mit antistatischen Schaumstoffeinlagen in einem sauberen, versiegelten Wafer-Behälter gesichert, um eine Verunreinigung durch Staub oder Partikel zu verhindern. Der Behälter wird dann in feuchtigkeitsdichten Beuteln vakuumversiegelt und zur Rückverfolgbarkeit etikettiert. Die langfristige Lagerung erfordert eine kontrollierte Umgebung mit niedriger Luftfeuchtigkeit und stabiler Temperatur. Maßgeschneiderte Verpackungslösungen können für spezielle Versand-, Handhabungs- oder Lagerungsanforderungen arrangiert werden.

Verpackung: Vakuumversiegelt, Holzkiste, oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI) FAQ

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI)?

A1: Der 4H-Polytyp von Siliziumkarbid bietet eine breite Bandlücke von etwa 3,26 eV, eine außergewöhnliche Wärmeleitfähigkeit und eine hohe kritische elektrische Feldstärke. Außerdem weist es nur minimale Gitterdefekte auf, was eine ausgezeichnete Ladungsträgerbeweglichkeit ermöglicht. Diese Eigenschaften machen den Wafer ideal für Anwendungen mit hoher Leistung, hoher Frequenz und hoher Temperatur. Darüber hinaus gewährleistet seine hochwertige kristalline Struktur einheitliche Dotierungsprofile und eine zuverlässige Leistung bei der Herstellung moderner Halbleiterbauelemente.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Siliziumkarbid-Wafer müssen vorsichtig gehandhabt werden, um Oberflächenkratzer und Partikelverunreinigungen zu vermeiden. Verwenden Sie saubere, nicht scheuernde Handschuhe und berühren Sie beim Umfüllen nur die Kanten. Lagern Sie die Wafer in einem reinraumtauglichen Behälter, in dem sie möglichst wenig Feuchtigkeit und Schwebeteilchen ausgesetzt sind. Sorgen Sie für eine kontrollierte Umgebung mit stabilen Temperatur- und Luftfeuchtigkeitswerten. Überprüfen Sie den Lagerbereich regelmäßig auf Kontaminationsrisiken, um die Integrität der Wafer zu bewahren.

F3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI)?

A3: Diese Wafer entsprechen in der Regel den SEMI-Normen M55 und M59 für SiC-Substrat-Spezifikationen und Wafer-Definitionen. Sie werden strengen Qualitätskontrollprozessen unterzogen, einschließlich optischer Inspektion und elektrischer Charakterisierung. Viele Hersteller halten sich an die Normen ISO 9001 für das Qualitätsmanagement und ISO 14001 für Umweltpraktiken. Zusätzliche Zertifizierungen wie IATF 16949 werden häufig für Anwendungen im Automobilbereich angestrebt, um die Zuverlässigkeit und Leistungsbeständigkeit zu gewährleisten.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Das Siliziumkarbid-Wafer-SiC-Substrat 2 in 4H SEMI-Typ (HPSI) zeichnet sich durch eine außergewöhnliche Wärmeleitfähigkeit und eine breite Bandlücke aus und bietet eine hohe Temperaturtoleranz und eine hervorragende elektrische Isolierung. Seine Kristallstruktur ist so konzipiert, dass sie eine geringe Gitterdefektdichte aufweist, was eine erhöhte Ladungsträgerbeweglichkeit und eine gleichbleibende Leistung im Betrieb gewährleistet. Dieser spezielle Wafer weist außerdem eine bemerkenswerte chemische Stabilität auf, die ihn resistent gegen korrosive Umgebungen macht und somit für den Einsatz unter anspruchsvollen Bedingungen geeignet ist.

Die sorgfältige Kontrolle des Dotierungsniveaus verbessert seine halbisolierenden Eigenschaften, was zu reduzierten Leckströmen und verbesserter Signalklarheit führt. Aufgrund der gleichmäßigen Widerstandsprofile über den gesamten Durchmesser von 2 Zoll weisen die auf diesem Substrat hergestellten Bauelemente stabile elektrische Eigenschaften und minimale Störungen auf. Darüber hinaus verringert die geringe Versetzungsdichte des 4H-Polytyps die Wahrscheinlichkeit von Bauteilausfällen, was die Zuverlässigkeit dieses Wafers für fortschrittliche elektronische Anwendungen untermauert.

2. Anwendungen in fortschrittlichen Industrien

Umfangreiche Forschungsarbeiten haben die Leistungsfähigkeit des HPSI 4H-SiC-Wafers in der Hochspannungselektronik, insbesondere bei Leistungsschaltkomponenten für Energieumwandlungssysteme, nachgewiesen. Branchen, die kompakte und dennoch leistungsstarke Geräte benötigen, wie z. B. die Hersteller von Elektrofahrzeugen, profitieren in hohem Maße von der Fähigkeit des Wafers, schnelle Schaltgeschwindigkeiten bei geringer Verlustleistung zu bewältigen. Dieser eindeutige Vorteil entspricht dem wachsenden Marktbedarf an effizienten Lösungen, die nachhaltige Energieziele unterstützen.

Technologische Innovationen in der Luft- und Raumfahrt nutzen ebenfalls die robuste Leistung dieses Substrats unter extremen Bedingungen. Die hohe Strahlungsbeständigkeit und die schnelle Wärmeableitung des Wafers gewährleisten einen zuverlässigen Betrieb in Weltraumanwendungen und Umgebungen mit hoher Strahlung. Diese einzigartigen Stärken machen den Siliziumkarbid-Wafer SiC-Substrat 2 in 4H SEMI-Typ (HPSI) zu einem entscheidenden Faktor für die Entwicklung und Herstellung von Bauelementen der nächsten Generation.
