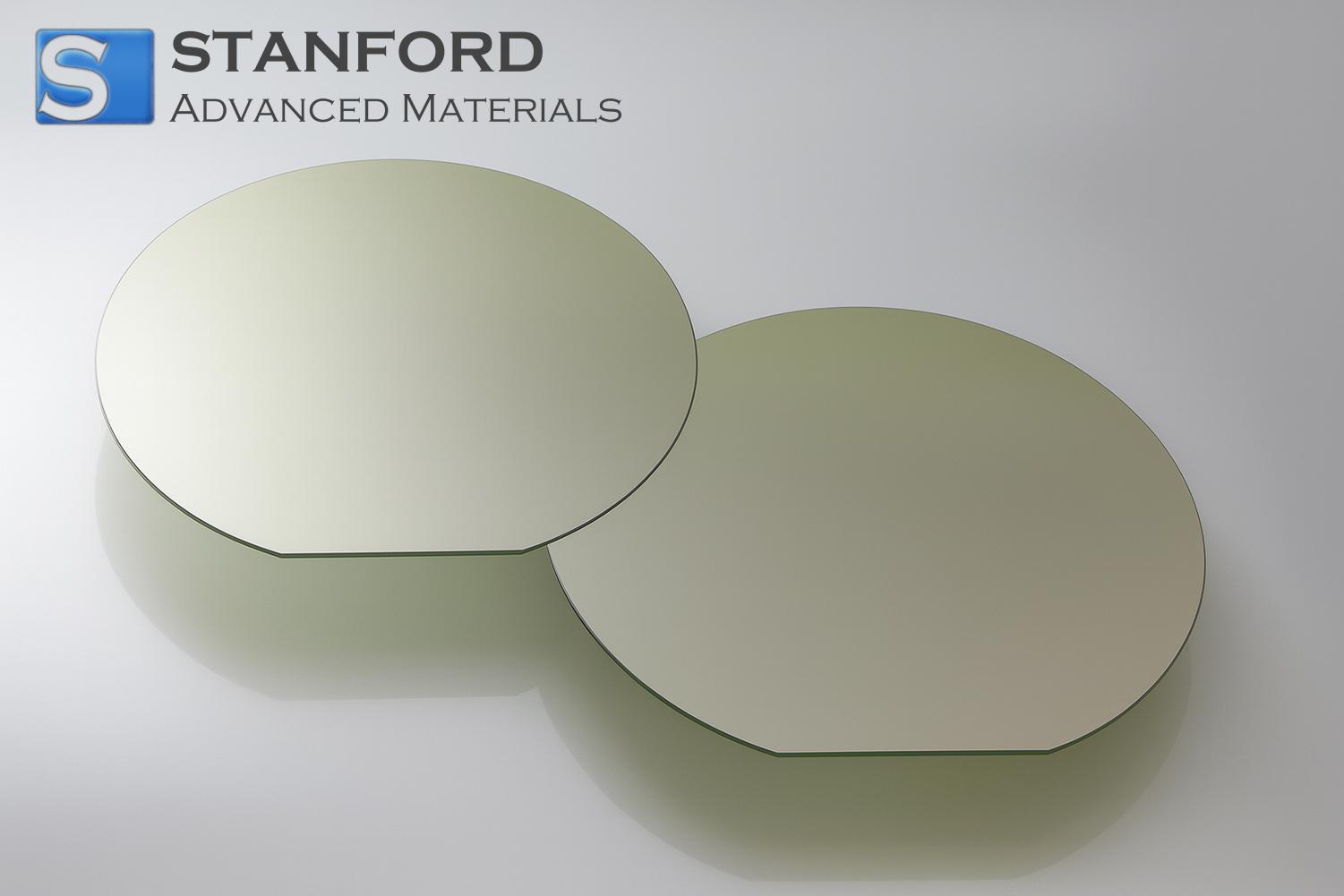

CY8560 Siliziumkarbid-Wafer SiC-Substrat 2 in 4H N-Typ

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H N-Typ Beschreibung

Unser 2-Zoll 4H N-Typ Siliziumkarbid (SiC)-Substrat bietet außergewöhnliche Materialeigenschaften, die eine überlegene Leistung bei Hochleistungs- und Hochfrequenzanwendungen ermöglichen. Mit einer breiten Bandlücke und einer ausgezeichneten Wärmeleitfähigkeit widersteht dieser Wafer extremen Bedingungen und minimiert gleichzeitig den Energieverlust, was ihn ideal für fortschrittliche Leistungsmodule, Schottky-Dioden und MOSFETs macht. Seine hohe Durchbruchspannung gewährleistet einen robusten Betrieb unter schweren Lasten und übertrifft herkömmliche Halbleitermaterialien in anspruchsvollen Umgebungen.

Bei der Herstellung unterliegt jeder Wafer strengen Qualitätskontrollen, um eine gleichbleibende Dicke, minimale Defekte und einheitliche Dotierungsniveaus zu gewährleisten. In Verbindung mit der geringen Defektdichte fördert die 4H-Polytype-Struktur eine effiziente Ladungsträgermobilität, was die Zuverlässigkeit und Lebensdauer der Bauelemente insgesamt erhöht. Dieses Siliziumkarbid-Substrat ist die perfekte Grundlage für elektronische Komponenten der nächsten Generation, die kompromisslose Leistung erfordern.

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H N-Typ-Anwendungen

Siliziumkarbid (SiC)-Wafer in 4H N-Typ bieten bemerkenswerte Möglichkeiten für moderne elektronische und industrielle Anwendungen. Mit ihrer großen Bandlücke, ihrer hohen Wärmeleitfähigkeit und ihrer außergewöhnlichen chemischen Beständigkeit ermöglichen diese Substrate eine überragende Leistung in Hochleistungs- und Hochfrequenzgeräten. 2-Zoll-SiC-Wafer sind ideal für Systeme, die eine höhere Effizienz und Zuverlässigkeit erfordern, und bieten eine robuste Plattform für Technologien der nächsten Generation, die ein breites Spektrum an kommerziellen und wissenschaftlichen Bereichen abdecken.

1. elektronik- und halbleiteranwendungen

-Entwicklung von Hochleistungstransistoren und -dioden für effizientes Energiemanagement in Rechenzentren

-Produktion von verlustarmen Konvertern und Wechselrichtern für industrielle Automatisierungsanlagen

-Entwicklung von Hochfrequenzgeräten für Telekommunikationssysteme der nächsten Generation

2. automotive und elektrische Fahrzeugsysteme

-Integration in Bordnetzsteuerungen zur Verbesserung der Energieeffizienz und Reichweite

-Einsatz in Komponenten der Ladeinfrastruktur für Elektrofahrzeuge, um schnelleres und zuverlässigeres Laden zu ermöglichen

-Anwendung in Hochtemperatursensoren für verbesserte Sicherheit und Leistungsüberwachung

3. erneuerbare Energien und Energieumwandlung

-Solarwechselrichter, die die große Bandlücke des Wafers für geringere Leitungsverluste nutzen

-Leistungsmodule für Windturbinen, die eine höhere thermische Stabilität und eine längere Betriebslebensdauer bieten

-Hochspannungs-Gleichstrom-Umwandlungssysteme, die einen effizienten Stromfluss in großen Netzen für erneuerbare Energien gewährleisten

Siliziumkarbid-Wafer SiC-Substrat 2 im 4H N-Typ-Gehäuse

Jeder Siliziumkarbid-Wafer wird sorgfältig in einem statisch ableitenden Träger platziert und dann in einer reinraumtauglichen, feuchtigkeitsbeständigen Hülle versiegelt. Ausreichende Polsterung und stoßabsorbierende Materialien schützen den Wafer während des Transports. Lagern Sie die Wafer in einer feuchtigkeitskontrollierten Umgebung zwischen 20°C und 25°C, um Verunreinigungen zu vermeiden. Antistatische Verfahren und Reinraumprotokolle tragen dazu bei, die Unversehrtheit der Kristalle zu bewahren. Kundenspezifische Verpackungsoptionen - wie vakuumversiegelte Beutel oder spezielle Kassettensysteme - sind erhältlich, um spezifische Handhabungs- und Transportanforderungen zu erfüllen.

Verpackung: Vakuumversiegelt, Holzkiste oder kundenspezifisch.

Siliziumkarbid-Wafer SiC-Substrat 2 in 4H N-Typ FAQs

Q1: Was sind die wichtigsten Materialeigenschaften von Siliziumkarbid-Wafer SiC-Substrat 2 in 4H N-Typ?

A1: Der 2-Zoll-Siliziumkarbid-Wafer vom Typ 4H N zeichnet sich durch eine breite Bandlücke (~3,26 eV), eine hohe Wärmeleitfähigkeit (~4,9 W/cm-K), eine ausgezeichnete Elektronenbeweglichkeit und eine hervorragende Durchbruchspannung aus. Die N-Dotierung erfolgt in der Regel mit Stickstoff und ermöglicht eine kontrollierte Ladungsträgerkonzentration für Leistungsbauelemente. Dank seiner mechanischen Robustheit und chemischen Inertheit eignet es sich für Hochtemperatur- und Hochfrequenzanwendungen, während seine gleichmäßige kristalline Qualität gleichbleibende elektrische Eigenschaften gewährleistet.

Q2: Wie sollte dieses Produkt gehandhabt und gelagert werden?

A2: Diese Wafer sollten in einer Reinraumumgebung gehandhabt werden, um eine Verunreinigung oder Beschädigung der Oberfläche zu vermeiden. Verwenden Sie nicht scheuernde, latexfreie Handschuhe und eine spezielle Wafer-Pinzette, um Kratzer zu vermeiden. Lagern Sie die Wafer in speziellen Waferträgern oder -kassetten und achten Sie auf minimale Vibrationen und Feuchtigkeit. Achten Sie auf eine stabile Raumtemperatur und eine kontrollierte Luftfeuchtigkeit (in der Regel 40-60 % RH), um die Integrität der Kristalle und die elektrischen Eigenschaften zu erhalten, und vermeiden Sie direktes Sonnenlicht oder statische Entladungen.

Q3: Welche Qualitätsstandards und Zertifizierungen gelten für Siliziumkarbid-Wafer SiC-Substrat 2 in 4H N-Typ?

A3: Die meisten Hersteller von SiC-Wafern des Typs 4H N halten sich an das Qualitätsmanagementsystem ISO 9001, um einheitliche Produktionsprozesse und strenge Endkontrollen zu gewährleisten. Die Einhaltung von SEMI-Normen wie SEMI M55 (Spezifikationen für Siliziumkarbid-Wafer) ist für Wafer-Abmessungstoleranzen und Reinheitsanforderungen üblich. Einige Zulieferer streben auch zusätzliche, auf die Halbleiterindustrie zugeschnittene Zertifizierungen an, die eine solide Rückverfolgbarkeit, Produktzuverlässigkeit und eine strenge Parameterkontrolle bei wiederholten Fertigungsläufen bestätigen.

Verwandte Informationen

1. Materialeigenschaften und Vorteile

Das Siliziumkarbid-Wafer SiC-Substrat 2 in 4H N-Typ wurde speziell für Hochfrequenz- und Hochtemperaturanwendungen entwickelt und zeichnet sich durch eine bemerkenswert geringe Defektdichte und außergewöhnliche chemische Stabilität aus. Diese robuste Waferstruktur bietet im Vergleich zu herkömmlichen Halbleitermaterialien eine verbesserte Wärmeleitfähigkeit und bildet somit eine zuverlässige Grundlage für Geräte, die eine hervorragende Wärmeableitung erfordern.

Mit einer Energiebandlücke von ca. 3,26 eV eignet sich der 4H N-Typ SiC-Wafer für den Betrieb mit hoher Leistung. Sein breiter Bandabstand ermöglicht eine verbesserte Schaltleistung, wodurch die Energieverluste in Leistungshalbleiterbauelementen erheblich reduziert und somit die Gesamtleistung und Zuverlässigkeit des Systems verbessert werden.

2. Anwendungen in fortschrittlichen Industrien

Ingenieure in der Luft- und Raumfahrtindustrie verlassen sich auf 2 in 4H N-Typ SiC-Wafer für kritische Komponenten, bei denen Effizienz und Zuverlässigkeit an erster Stelle stehen. Die hohe Durchbruchsspannung des Wafers gewährleistet einen stabilen Betrieb auch unter extremen Bedingungen und macht ihn zu einem erstklassigen Kandidaten für fortschrittliche Radarsysteme, Leistungselektronik für Satelliten und andere unternehmenskritische Anwendungen.

Aufgrund der steigenden Nachfrage nach Elektrofahrzeugen und erneuerbaren Energielösungen findet dieses SiC-Substrat auch in Leistungswandlern und Wechselrichtern breite Anwendung. Seine Fähigkeit, eine verbesserte Energieeffizienz zu liefern, gepaart mit seiner langfristigen Haltbarkeit, macht es zu einem wegweisenden Material für Antriebssysteme in Kraftfahrzeugen, Leistungsmodule für Windturbinen und hochmoderne industrielle Antriebe.
