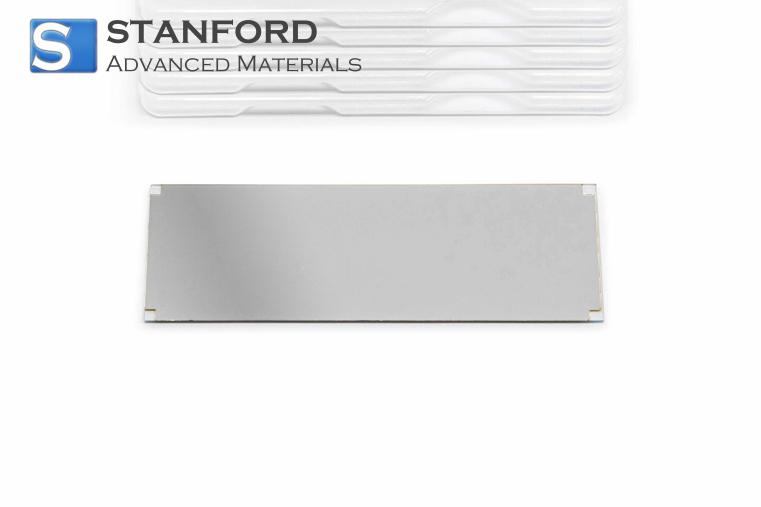

CY11162 Platin (Pt) beschichtetes Glas

Katalog-Nr. CY11162
Material Platin, Borosilikat
Reinheit Pt: ≥99,99%
Formular Substrat

Platinbeschichtetes Glas (Pt) ist ein Substrat, bei dem eine dünne Platinschicht auf einer Glasbasis abgeschieden wird, die chemische Inertheit und verbesserte elektrische Leitfähigkeit bietet. Stanford Advanced Materials (SAM) wendet präzise physikalische Aufdampfungstechniken an, gefolgt von einer detaillierten Oberflächeninspektion mittels Rasterelektronenmikroskopie (REM), um die Gleichmäßigkeit der Schicht zu überprüfen. Dieses Verfahren stellt sicher, dass die Pt-Schicht die strengen Maß- und Zusammensetzungsstandards erfüllt, die in der Halbleiterverarbeitung erforderlich sind.

ANFRAGE
Zum Vergleich hinzufügen
Beschreibung
Spezifikation
Bewertungen

FAQ

Wie dick ist die typische Pt-Beschichtung auf dem Glassubstrat?

Die Schichtdicke wird im Nanobereich kontrolliert und in der Regel mit Ellipsometrie in Nanometern gemessen. Diese Messung gewährleistet, dass die Pt-Schicht die gewünschten Leitfähigkeits- und Inertheitsparameter erfüllt, die für Halbleiterprozesse entscheidend sind. Wenden Sie sich an uns, um genauere Werte und Verfahrensdetails zu erfahren.

Wie verbessert die Pt-Beschichtung die elektrischen Eigenschaften des Glassubstrats?

Die Platinschicht wirkt als leitende Barriere und ist gleichzeitig chemisch inert. Ihre präzise kontrollierte Abscheidung minimiert die Widerstandsverluste und unterstützt die gleichmäßige elektrische Leistung bei der Herstellung von Halbleiterbauelementen, was die Integration in kritische Schaltungskomponenten verbessert.

Welche Qualitätskontrolltechniken werden eingesetzt, um die Gleichmäßigkeit des Pt-Films zu beurteilen?

Techniken wie die Rasterelektronenmikroskopie (SEM) und die Rasterkraftmikroskopie (AFM) werden eingesetzt, um die Gleichmäßigkeit und Haftung der Schicht zu prüfen. Mit diesen Methoden lässt sich überprüfen, ob der Abscheidungsprozess die erforderliche Konsistenz und strukturelle Integrität für Halbleiteranwendungen erreicht.
