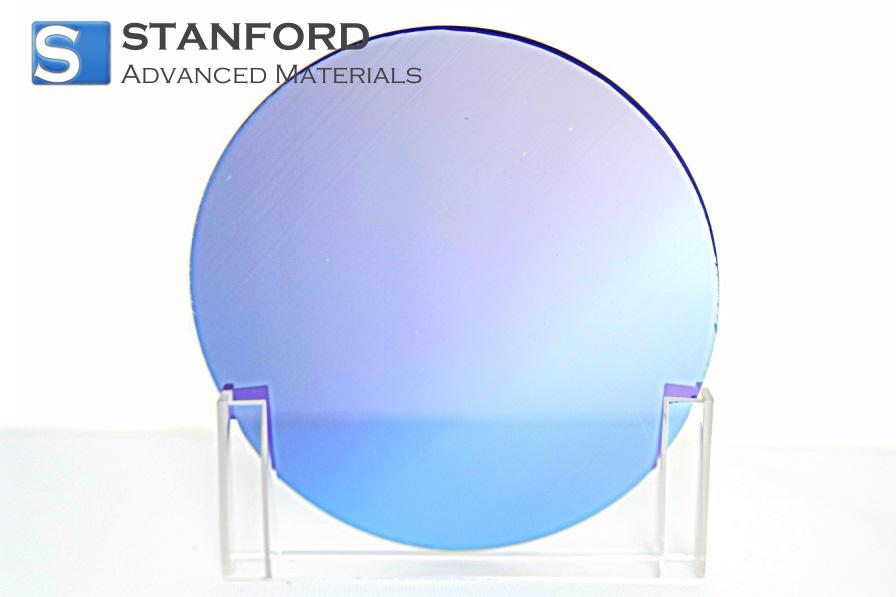

GR5855 CVD-Monolayer-Graphen auf SiO2-Substrat

Katalog-Nr.	GR5855
Abmessungen	5cm*5cm
Material	SiO2 / Cu

Monolayer Graphene on SiO2 Substrate bezieht sich auf ein spezielles Verfahren zur Synthese von Graphen, einer einzelnen Schicht aus Kohlenstoffatomen, die in einem hexagonalen Gitter angeordnet sind, auf einer Kupferoberfläche unter Verwendung chemischer Gasphasenabscheidungstechniken. Stanford Advanced Materials (SAM) ist in der Lage, Monolayer-Graphen mit hoher Reinheit und zu wettbewerbsfähigen Preisen zu liefern.

ANFRAGE

Beschreibung

Spezifikation

Bewertungen

LETZTE EMPFEHLUNG

OX0173 Graphen-Oxid-Nanopulver

OX0174 Graphen-Oxid (5mg/mL, Wasserdispersion)

GR0178 Graphenoxid-Wasserdispersion (0,5mg/mL)

CB0182 Kohlenstoff(C)-Nanoröhrchen

GR0396 Graphen C Nanopulver Durchmesser 100nm

GR0398 Graphen C Nanopulver

Carbon Nanotubes Functionalized by OH or COOH

GR0400 Mit OH oder COOH funktionalisierte Kohlenstoff-Nanoröhrchen

GR0903 CVD-Graphen

PA0963 Palladium on carbon (Pd/C), Pd 0.5%,5%,10%,15%,20%

PA0963 Palladium auf Kohlenstoff (Pd/C) Pulver, Pd 0,5%,5%,10%,15%,20%

EIN ANGEBOT ANFORDERN

Senden Sie uns noch heute eine Anfrage, um mehr zu erfahren und die aktuellen Preise zu erhalten. Vielen Dank!

* Ihr Name

* Ihre E-Mail

Für eine schnelle Bearbeitung verwenden Sie bitte Ihre Firmen-E-Mail-Adresse.

* Produkt Name

* Ihr Telefon

* Land

Deutschland

Kommentare

Ich möchte mich in die Mailingliste eintragen, um Updates von Stanford Advanced Materials zu erhalten.

Legen Sie Zeichnungen bei:

Dateien hier ablegen oder

* Code prüfen

Accepted file types: PDF, png, jpg, jpeg. Upload multiple files at once; each file must be under 2MB.

Spezifikation der Graphenschicht
Wachstumsmethode	CVD (Chemische Abscheidung aus der Gasphase)
Erscheinungsbild	Transparent
Durchsichtigkeit	>97%
Bedeckung	>95%
Schichtdicke (theoretisch)	0,345 nm
AFM-Dicke	<1 nm
Elektronenbeweglichkeit auf SiO2/Si	≈1500 cm2/V-s
Schichtwiderstand auf SiO2/Si	350±40 Ohm/sq (1cm x1cm)
Korngröße	bis zu 20 μm
Cu-Foliendicke	18 μm
Rauheit	~80 nm
Trägermaterial SiO2/Si
Trockene Oxiddicke	90 nm (±5%)
Typ/Dotierstoff	P/B
Ausrichtung	<100>
Vordere Oberfläche	Poliert
Dielektrizitätskonstante der SiO2-Schicht	3.9

Spezifikation des Graphenfilms
Wachstumsmethode	CVD (Chemische Abscheidung aus der Gasphase)
Erscheinungsbild	Transparent
Durchsichtigkeit	>97%
Bedeckung	>95%
Schichtdicke (theoretisch)	0,345 nm
AFM-Dicke	<1 nm
Elektronenbeweglichkeit auf SiO2/Si	≈1500 cm2/V-s
Schichtwiderstand auf SiO2/Si	350±40 Ohm/sq (1cm x1cm)
Korngröße	bis zu 20 μm
Cu-Foliendicke	18 μm
Rauheit	~80 nm
Trägermaterial SiO2/Si
Trockene Oxiddicke	90 nm (±5%)
Typ/Dotierstoff	P/B
Ausrichtung	<100>
Vordere Oberfläche	Poliert
Dielektrizitätskonstante der SiO2-Schicht	3.9
